首页  >  产品百科  >  GS2972-IBE3

GS2972-IBE3

产品分类: 串行器/解串器
厂牌: SEMTECH
产品描述: 135mA,15mA,90mA 1.14V 1.26V 3Gbps BGA-100 贴片安装 11mm*11mm*1.07mm
供应商型号: 14M-GS2972-IBE3
供应商: 云汉优选
标准整包数: 1

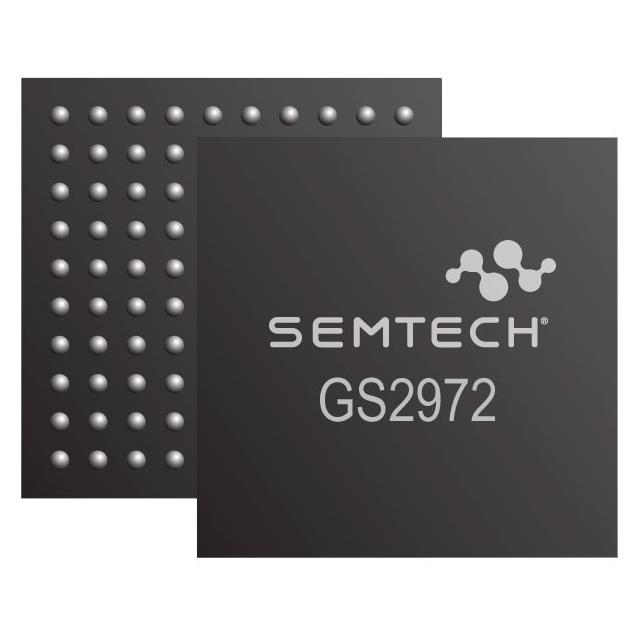

SEMTECH 串行器/解串器 GS2972-IBE3

GS2972-IBE3概述

    GS2972 3G/HD/SD-SDI Serializer 技术概述

    产品简介


    GS2972 是一款高性能的 3G/HD/SD-SDI 串行器,由 Semtech 公司开发,支持完整的 SMPTE 音频和视频处理功能。它专为高端视频传输和处理设计,广泛应用于广播、影视制作及专业视听领域。其核心功能是将并行数据流转换为符合 SMPTE 标准的串行信号,支持多种分辨率和格式,如 1080p 50/60 和 4:2:2 的 10 位编码。

    技术参数


    GS2972 的关键技术参数如下:
    - 操作速率:支持 2.970 Gb/s、2.970/1.001 Gb/s、1.485 Gb/s、1.485/1.001 Gb/s 和 270 Mb/s。
    - 支持标准:支持 SMPTE ST 425(Level A 和 Level B)、SMPTE ST 424、SMPTE ST 292、SMPTE ST 259-C 和 DVB-ASI。
    - 电源管理:提供 +1.2V 数字核心供电、+1.2V 和 +3.3V 模拟供电,以及可选的 +1.8V 或 +3.3V I/O 供电。
    - 工作温度范围:-20°C 至 +85°C。
    - 封装:采用 11mm x 11mm 的 100 球 BGA 封装。
    - 功耗:典型功耗为 400mW(包括电缆驱动器)。

    产品特点和优势


    GS2972 的主要特点包括:
    - 集成化设计:集成了窄带宽 PLL、低噪声 VCO 和音频嵌入器,减少了外部组件的需求。
    - 多功能支持:支持多种音频格式和视频标准,适用于多格式视频处理器和测试信号发生器。
    - 低功耗:在待机模式下功耗较低,适合节能需求的应用。
    - 小型化封装:紧凑的设计使其易于集成到各种设备中。

    应用案例和使用建议


    GS2972 广泛应用于以下场景:
    - 高清摄像机和录像机:用于将音频和视频信号同步传输至存储设备。
    - 双链路到单链路转换器:支持将 HD-SDI 信号转换为 3G-SDI 信号。
    - 多格式音频嵌入模块:支持最多 8 通道的音频嵌入。
    使用建议:
    - 在复杂系统中,确保所有连接正确无误,特别是时钟信号和数据线。
    - 在高负载情况下,考虑散热问题以保持最佳性能。

    兼容性和支持


    GS2972 与多种其他半导体器件兼容,提供了丰富的接口选择。Semtech 公司为其提供了详尽的技术文档和支持服务,确保用户能够快速上手并解决问题。

    常见问题与解决方案


    - 问题 1:输出信号不稳定。
    - 解决方案:检查电源电压是否在推荐范围内,并重新配置 PLL 设置。
    - 问题 2:音频嵌入失败。
    - 解决方案:确认音频输入格式是否匹配设备要求,并调整相关寄存器设置。

    总结和推荐


    总体而言,GS2972 是一款功能强大且灵活的 3G/HD/SD-SDI 串行器,特别适合需要高性能和多功能支持的应用场景。推荐给对视频传输质量和稳定性要求较高的用户。其优异的性能、小巧的封装和广泛的兼容性使其在市场上具有很强的竞争力。

GS2972-IBE3参数

参数
数据速率 3Gbps
输入数量 -
输入信号类型 -
输出数量 -
输出信号类型 -
典型供电电流 135mA,15mA,90mA
最大工作供电电压 1.26V
最小工作供电电压 1.14V
长*宽*高 11mm*11mm*1.07mm
通用封装 BGA-100
安装方式 贴片安装
零件状态 在售
包装方式 托盘

GS2972-IBE3厂商介绍

SEMTECH是一家全球领先的半导体和先进算法公司,专注于LoRa、LoRaWAN®和Filo技术,为物联网(IoT)提供创新的解决方案。公司的产品广泛应用于智能城市、智能家居、农业、环境监测等多个领域。

SEMTECH的产品主要分为以下几类:
1. 无线通信产品:包括LoRa和LoRaWAN模块,用于远距离、低功耗的无线通信。
2. 传感器:提供各种环境监测传感器,如温湿度、气体、水质等。
3. 定位技术:包括Filo技术,用于室内定位和导航。
4. 电源管理:提供电源管理芯片,用于电池供电设备的电源管理。

SEMTECH的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出创新的技术和产品。
2. 低功耗:LoRa和LoRaWAN技术具有低功耗的特点,适合电池供电的设备。
3. 远距离通信:LoRa技术可以实现远距离通信,适合覆盖广泛的应用场景。
4. 丰富的产品线:提供从传感器到通信模块的完整解决方案,满足不同客户的需求。

GS2972-IBE3数据手册

厂牌 PDF简要描述 下载
SEMTECH 串行器/解串器 SEMTECH GS2972-IBE3 GS2972-IBE3数据手册

GS2972-IBE3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 82.4459
10+ ¥ 81.6681
30+ ¥ 79.3347
100+ ¥ 77.7791
库存: 112
起订量: 1 增量: 1680
交货地:
最小起订量为:1
合计: ¥ 82.44
