BU7963GUW-E2

产品分类: 串行器/解串器
厂牌: ROHM

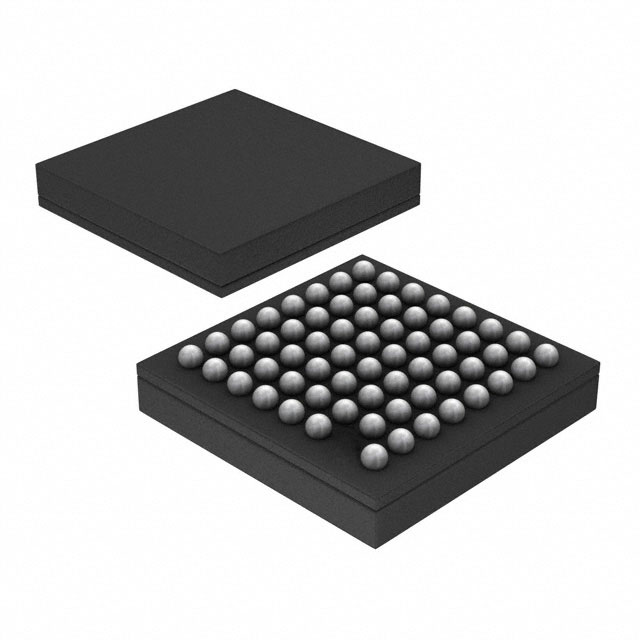

产品描述: 1.65V 1.95V BGA 贴片安装,黏合安装
供应商型号: CSJ-ST33623920
供应商: 海外现货
标准整包数: 1
ROHM 串行器/解串器 BU7963GUW-E2

BU7963GUW-E2概述

    BU7963GUW 数据传输接口芯片技术手册



    1. 产品简介




    BU7963GUW 是罗姆公司(ROHM)推出的一款高性能的差分串行接口芯片,用于将手机显示屏模块连接到主CPU。通过采用独特的低功耗和降低电磁干扰(EMI)技术,BU7963GUW可以显著减少所需的数据线数量,特别适用于铰链手机设计,从而提高产品的可靠性和灵活性。


    2. 技术参数




    - 数据传输率: 最大可达1350 Mbps。
    - 视频模式: 支持24位RGB视频模式。
    - 像素时钟频率范围: 4至45 MHz。
    - 数据通道选择: 根据数据传输率,可选择单、双或三路差分数据通道。
    - 电源电压: DVDD 和 MSVDD 均为1.65V至1.95V。
    - 输入电压范围: -0.3 V 至 +2.5 V。
    - 绝对最大额定值: 供电电压最高为2.5V,保形温度范围为-55°C至+125°C。
    - 工作条件: 工作温度范围为-30°C至+85°C。


    3. 产品特点和优势




    - 高速传输能力: 支持高达1350 Mbps的传输率,满足现代移动设备对高带宽的需求。
    - 多种通道配置: 用户可以根据需求选择单、双或三通道配置,以适应不同应用场景。
    - 降低功耗和电磁干扰: 独特的技术使产品能够在降低功耗的同时减少电磁干扰,提高系统的可靠性。
    - 良好的兼容性: 与现有的24位RGB视频模式兼容,方便集成到现有的系统中。


    4. 应用案例和使用建议




    应用场景:
    - 适用于各种移动设备,如智能手机和平板电脑的LCD显示接口。
    - 示例电路展示了如何将BU7963GUW连接到LCD控制器和主处理器(MPU),实现数据传输功能。

    使用建议:
    - 在使用BU7963GUW时,确保电源电压和温度在规定的范围内,以避免损坏芯片。
    - 配置数据通道时,务必保证发送端和接收端设置相同,以避免数据传输错误。
    - 建议在设计时考虑信号完整性问题,特别是在高速数据传输情况下,需要适当处理信号线的布局和匹配。


    5. 兼容性和支持




    兼容性:
    - 与ROHM公司的BU7964GUW接收端芯片兼容,形成完整的解决方案。
    - 支持标准的24位RGB视频模式,易于与其他设备接口兼容。

    支持和维护:
    - ROHM公司提供详细的技术文档和支持服务,帮助用户快速上手并解决可能遇到的问题。


    6. 常见问题与解决方案




    - 问题: 在不同的数据通道配置下,如何正确设置POL_PCLK?
    - 解决方案: 参考技术手册中的表格,根据所需的数据通道数量和频率范围,正确设置POL_PCLK。

    - 问题: 如何确保芯片在工作过程中保持稳定?
    - 解决方案: 确保电源电压在规定的范围内,并注意散热管理,尤其是在高速数据传输时。


    7. 总结和推荐





    总结

    :
    - BU7963GUW是一款专为移动设备设计的高性能差分串行接口芯片,具备低功耗、高数据传输率和优良的抗干扰能力。
    - 该芯片具有丰富的功能配置选项,能广泛应用于智能手机、平板电脑等移动设备中。

    推荐:
    - 强烈推荐给需要高速数据传输接口的移动设备制造商。该芯片在实际应用中表现优异,能够有效提升产品的性能和用户体验。

BU7963GUW-E2参数

参数
输入数量 -
输入信号类型 -
输出数量 -
输出信号类型 -
典型供电电流 -
最大工作供电电压 1.95V
最小工作供电电压 1.65V
数据速率 -
通用封装 BGA
安装方式 贴片安装,黏合安装
零件状态 新设计不推荐
包装方式 卷带包装

BU7963GUW-E2厂商介绍

ROHM是一家全球知名的半导体制造商,总部位于日本京都。公司专注于开发和生产各种半导体产品,包括集成电路、分立元件、传感器等,广泛应用于汽车、工业、消费电子和通信等领域。

ROHM的主营产品可以分为以下几类:
1. 模拟产品:包括放大器、电源管理、接口等。
2. 逻辑产品:包括各种逻辑IC和存储器。
3. 传感器:包括光、温度、湿度等传感器。
4. 无线通信:包括蓝牙、Wi-Fi等无线通信模块。
5. 分立元件:包括二极管、晶体管等。

ROHM的优势在于:
1. 技术创新:ROHM不断研发新技术,提供高性能、低功耗的产品。
2. 品质保证:ROHM严格把控产品质量,提供可靠的解决方案。
3. 客户服务:ROHM提供全方位的技术支持和客户服务,满足客户需求。
4. 环保意识:ROHM注重环保,致力于开发绿色、节能的产品。

BU7963GUW-E2数据手册

厂牌 PDF简要描述 下载
ROHM 串行器/解串器 ROHM BU7963GUW-E2 BU7963GUW-E2数据手册

BU7963GUW-E2封装设计

查看详情并下载
Symbol
Footprint
3D Model
