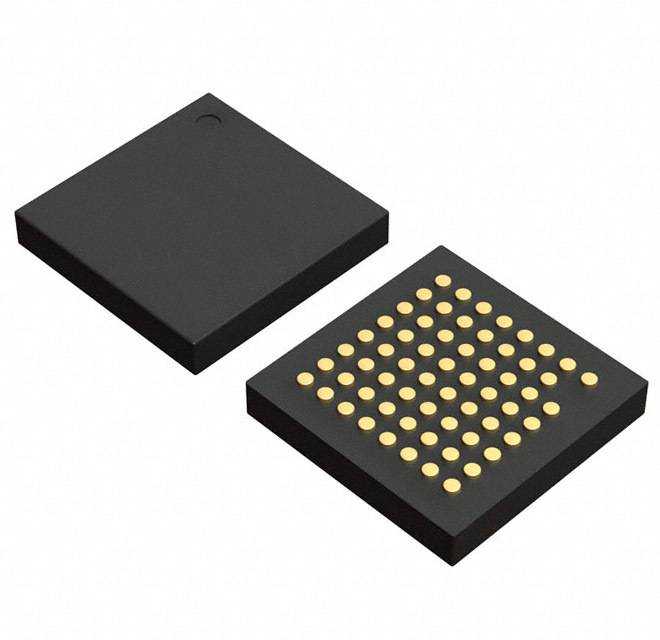

BU7964GUW-E2

产品分类: 串行器/解串器
厂牌: ROHM
产品描述: Serial 1 1 1.65V 1.95V CMOS 1.35Gbps BGA 贴片安装,黏合安装
供应商型号: CSJ-ST33623921
供应商: 海外现货
标准整包数: 1
ROHM 串行器/解串器 BU7964GUW-E2

BU7964GUW-E2概述

    BU7964GUW:移动设备用高性能串行接口

    产品简介


    BU7964GUW是一款用于连接移动电话液晶显示模块到主机CPU的差分串行接口芯片。它通过独特的技术实现更低功耗和电磁干扰(EMI)抑制。该产品是为移动设备设计的,特别是在铰链式手机中能够显著减少所需线缆数量,从而提高设计灵活性和可靠性。

    技术参数


    - 传输速率:最高可达1350Mbps。
    - 视频模式:支持24位RGB视频模式。
    - 像素时钟频率范围:4至45MHz。
    - 数据通道选择:根据数据传输率,可以选择两或三条差分数据通道。
    - 供电电压:DVDD, MSVDD均支持1.65V至1.95V。
    - 输入电压范围:-0.3V至MSVDD+0.3V。
    - 输出电压范围:-0.3V至DVDD+0.3V。
    - 输入电流:-10mA至+10mA。
    - 输出电流:-70mA至+70mA。
    - 操作温度范围:-30℃至+85℃。

    产品特点和优势


    1. 高速传输:BU7964GUW提供高达1350Mbps的传输速率,适用于高清图像和视频的快速传输。
    2. 低功耗和EMI抑制:内置的技术能有效降低功耗并减少电磁干扰,适合对电源效率要求高的便携式设备。
    3. 设计灵活性:通过减少所需的线缆数量,能够更灵活地设计内部布局,特别适用于空间有限的移动设备。

    应用案例和使用建议


    - 应用案例:移动设备如智能手机和平板电脑中的显示屏接口。例如,在一部手机中,使用BU7964GUW连接主CPU与LCD屏。
    - 使用建议:确保在使用过程中,所有连接端的供电电压稳定且符合手册要求,以避免过压损害。合理配置PLL带宽和输出驱动能力,以适应不同应用场景下的需求。

    兼容性和支持


    - 兼容性:BU7964GUW可以与ROHM公司的其他电子元件,如BU7963GUW,无缝配合使用。
    - 支持:ROHM公司提供了详尽的技术文档和支持服务,包括详细的安装指南和技术问答库。

    常见问题与解决方案


    - 问题一:如何确定合适的电源电压?
    - 解决办法:确保供电电压在1.65V至1.95V之间,避免过高或过低电压对芯片造成损害。
    - 问题二:如何选择合适的数据通道数?
    - 解决办法:根据需要传输的数据量选择相应的通道数,以平衡速度和功耗。

    总结和推荐


    BU7964GUW以其高效、低功耗的特点,成为现代移动设备不可或缺的组件之一。它不仅适用于当前的移动设备,还能满足未来更高传输速率的需求。强烈推荐给那些追求高效能、低成本解决方案的设计工程师。
    该产品的独特功能和市场竞争力使其在市场上具备了广泛的应用前景。无论是对于现有产品的升级还是新产品的开发,BU7964GUW都是一个值得考虑的选择。

BU7964GUW-E2参数

参数
输入数量 1
输入信号类型 CMOS
输出数量 1
输出信号类型 Serial
典型供电电流 -
最大工作供电电压 1.95V
最小工作供电电压 1.65V
数据速率 1.35Gbps
通用封装 BGA
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

BU7964GUW-E2厂商介绍

ROHM是一家全球知名的半导体制造商,总部位于日本京都。公司专注于开发和生产各种半导体产品,包括集成电路、分立元件、传感器等,广泛应用于汽车、工业、消费电子和通信等领域。

ROHM的主营产品可以分为以下几类:
1. 模拟产品:包括放大器、电源管理、接口等。
2. 逻辑产品:包括各种逻辑IC和存储器。
3. 传感器:包括光、温度、湿度等传感器。
4. 无线通信:包括蓝牙、Wi-Fi等无线通信模块。
5. 分立元件:包括二极管、晶体管等。

ROHM的优势在于:
1. 技术创新:ROHM不断研发新技术,提供高性能、低功耗的产品。
2. 品质保证:ROHM严格把控产品质量,提供可靠的解决方案。
3. 客户服务:ROHM提供全方位的技术支持和客户服务,满足客户需求。
4. 环保意识:ROHM注重环保,致力于开发绿色、节能的产品。

BU7964GUW-E2数据手册

厂牌 PDF简要描述 下载
ROHM 串行器/解串器 ROHM BU7964GUW-E2 BU7964GUW-E2数据手册

BU7964GUW-E2封装设计

查看详情并下载
Symbol
Footprint
3D Model
