DS92LV0412SQE/NOPB

产品分类: 串行器/解串器
厂牌: TEXAS INSTRUMENTS
产品描述: LVDS 4 1 1.7V CML 1.4Gbps QFN 贴片安装
供应商型号: DS92LV0412SQE/NOPB
供应商: 国内现货
标准整包数: 1000

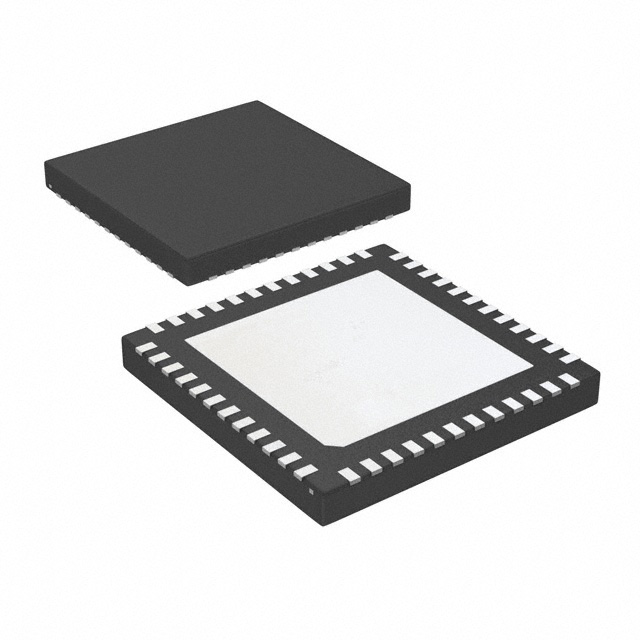

TEXAS INSTRUMENTS 串行器/解串器 DS92LV0412SQE/NOPB

DS92LV0412SQE/NOPB概述

    DS92LV0411 / DS92LV0412 5 - 50 MHz Channel Link II Serializer/Deserializer with LVDS Parallel Interface

    产品简介


    产品类型:DS92LV0411 和 DS92LV0412 是由德州仪器(Texas Instruments)开发的 Channel Link II Serializer/Deserializer 芯片组,主要用于将并行接口的数据转换为高速串行输出,同时具备反向转换能力。该芯片组适用于多种应用领域,如嵌入式视频和显示、机器视觉、工业成像、医疗成像、办公自动化设备、安全和视频监控及通用数据通信。
    主要功能:DS92LV0411 (ser) 负责将并行 LVDS 数据和时钟转换为单路高速串行信号,而 DS92LV0412 (des) 则负责反向操作,将串行信号解码为并行数据和时钟输出。这些设备可以自动锁定输入数据流,无需外部参考时钟或其他同步字符,简化了设计复杂度并提高了可靠性。
    应用领域:广泛应用于视频显示器、相机传感器、工业自动化系统、安全监控系统、扫描仪、打印机等需要高效、稳定数据传输的应用场景。

    技术参数


    - 通道链接 LVDS 串行接口:5-50 MHz 的数据速率。
    - 串行数据编码:嵌入时钟、随机化、加扰和直流平衡编码。
    - 电源电压:1.8V 或 3.3V 兼容控制引脚。
    - 电气特性:
    - 输入高电平:VIH > 0.65 VDDIO (1.8V)
    - 输入低电平:VIL < 0.35 VDDIO (1.8V)
    - 差分阈值:VTH +100 mV, VTL -100 mV
    - 输出驱动电压选择(VODSEL):可选 ±300 mV 或 ±450 mV。
    - 工作温度范围:-40°C 至 +85°C
    - 集成特性:
    - 随机数据锁定,无外部参考时钟要求。
    - 可编程发射去加重、接收均衡及内置直流平衡编码。
    - 用于 EMI 减少的嵌入式时钟、伪随机序列生成和 LVDS 输出电压调节。
    - 封装类型:36 引脚和 48 引脚 WQFN 封装。
    - 引脚描述:详细列出了各引脚的功能和操作模式,确保清晰配置和调试。

    产品特点和优势


    - 易用性:支持自适应时钟锁定和数据恢复,无需外部参考时钟,简化系统设计。
    - 高性能:提供高数据率传输和优良的信号质量。
    - 灵活性:支持多映射方案,允许根据不同应用场景选择不同的数据布局。
    - 低功耗:提供功率节省功能,如功率关闭模式和自动停止时钟功能。
    - EMI 管理:通过随机化、加扰和 DC 平衡编码有效减少电磁干扰。
    - 可靠性:支持高达 8 kV 的静电放电(ESD)保护。

    应用案例和使用建议


    应用案例:在嵌入式视频系统中,DS92LV0411 和 DS92LV0412 用于主机(图形处理器)与显示之间的接口,支持 24 位色彩深度(RGB888),像素时钟频率为 5 至 50 MHz。这些设备也可以用于 18 位色彩应用,且能通过串行链路发送额外的 3 至 6 个通用信号。
    使用建议:对于长电缆应用,建议将 VODSEL 设置为高,以提高输出驱动电压;同时根据具体应用场景选择合适的去强调值。合理配置 MAPSEL 和 CONFIG 引脚,以确保数据流正确映射到相应的输出端口。

    兼容性和支持


    - 兼容性:DS92LV0411 和 DS92LV0412 与以前的 Channel Link 和 Channel Link II 设备兼容,可以通过 CONFIG 引脚选择不同的工作模式。
    - 软件支持:提供完整的软件库和编程指南,方便进行设备配置和测试。
    - 技术支持:德州仪器提供了详尽的技术文档和应用程序指南,确保用户能够顺利使用这些设备。

    常见问题与解决方案


    - 问题 1:无法正常启动
    - 解决方案:确保所有电源都已正确连接,检查 VDD 和 VDDIO 的电压水平是否符合规定范围。

    - 问题 2:数据传输不稳定
    - 解决方案:重新校准去强调设置,确保引脚配置正确,检查外部元件(如电阻和电容)是否损坏或安装不当。
    - 问题 3:系统出现异常噪声
    - 解决方案:使用屏蔽电缆,检查和优化电路板布局,调整电源旁路电容器的值。

    总结和推荐


    DS92LV0411 和 DS92LV0412 在其应用领域表现出色,具有高度灵活性、易用性和强大的功能。这些设备不仅能够满足各种高速数据传输需求,还具有出色的抗干扰能力和长期稳定性。因此,强烈推荐使用这些高性能的 Channel Link II Serializer/Deserializer 芯片组来实现复杂的视频和数据传输应用。

DS92LV0412SQE/NOPB参数

参数
数据速率 1.4Gbps
输入数量 1
输入信号类型 CML
输出数量 4
输出信号类型 LVDS
典型供电电流 -
最大工作供电电压 -
最小工作供电电压 1.7V
通用封装 QFN
安装方式 贴片安装
零件状态 在售
包装方式 散装,卷带包装

DS92LV0412SQE/NOPB厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

DS92LV0412SQE/NOPB数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 串行器/解串器 TEXAS INSTRUMENTS DS92LV0412SQE/NOPB DS92LV0412SQE/NOPB数据手册

DS92LV0412SQE/NOPB封装设计

查看详情并下载
Symbol
Footprint
3D Model
