DS90UB947TRGCRQ1

产品分类: 串行器/解串器
厂牌: TEXAS INSTRUMENTS
产品描述: FPD-Link III,LVDS 8 1.71V 1.89V LVDS 3.36Gbps VQFN-64 贴片安装,黏合安装
供应商型号: 14M-DS90UB947TRGCRQ1
供应商: 云汉优选
标准整包数: 1

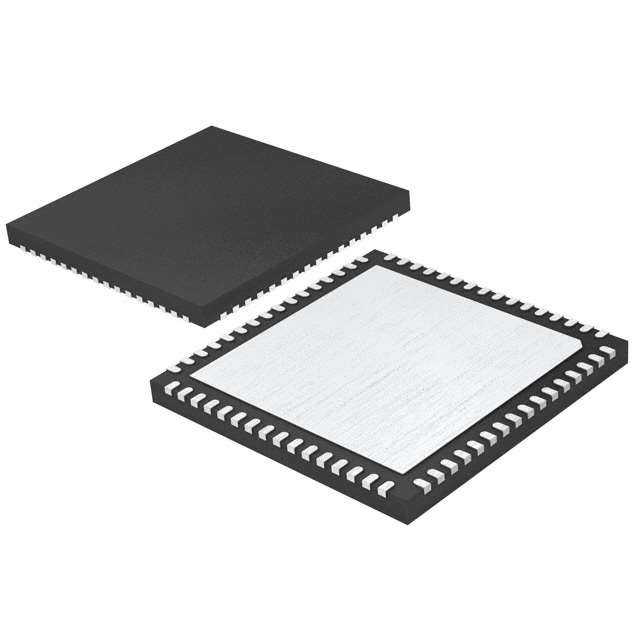

TEXAS INSTRUMENTS 串行器/解串器 DS90UB947TRGCRQ1

DS90UB947TRGCRQ1概述

    # DS90UB947-Q1 技术手册解析

    产品简介


    基本介绍
    DS90UB947-Q1 是一款由德州仪器(TI)开发的 OpenLDI 至 FPD-Link III 桥接芯片,主要用于将传统的 LVDS 数据流转换为高带宽的串行信号传输,以适应现代高清显示设备的需求。它适用于多种场景,包括汽车娱乐信息系统、安防监控摄像机以及图形处理器模块等。
    主要功能
    1. 支持高达 170 MHz 的时钟频率,能够处理 WUXGA (1920x1200) 和 1080p60 分辨率视频信号,同时提供 24 位色彩深度。
    2. 提供单路或双路 FPD-Link III 输出,单路支持最高 96 MHz 像素时钟,双路则支持高达 170 MHz。
    3. 配备单路或双路 OpenLDI 接收器,可配置为 18 位或 24 位 RGB 模式。
    4. 高速反向通道支持高达 2 Mbps 的 GPIO 控制信号传输。
    5. 支持长达 15 米电缆连接,具备自动温度和老化补偿功能。
    应用领域
    - 汽车娱乐信息系统:车载信息娱乐主机、人机界面模块、后座娱乐系统、数字仪表盘。
    - 安全与监控:高分辨率安防摄像头。
    - 通用图形处理:与 GPU 或图像处理器协同工作。

    技术参数


    关键指标
    | 参数名称 | 规格范围 | 单位 |
    |
    | 输入电压(VDDIO) | 1.8 | V |
    | 输出电压(FPD-Link III) | -0.3 ~ 1.7 | V |
    | 工作温度范围 | -40 ~ +105 | °C |
    | 数据速率(每通道) | 3 Gbps | Gbps |
    | 最大像素时钟(双路) | 170 | MHz |
    其他性能指标
    - I²C 和 SPI 接口支持,传输速率分别可达 1 Mbps 和 2 Mbps。
    - 低功耗设计,采用先进的差分信号技术减少 EMI 干扰。
    - 电气特性符合工业标准,具有抗静电保护能力。
    产品特点与优势
    独特功能
    1. 兼容性强:与现有 DS90UB926Q-Q1 和 DS90UB928Q-Q1 FPD-Link III 解码器兼容,便于升级换代。
    2. 多用途接口:同时支持视频和音频数据传输,并整合控制信号(如 I²C 和 SPI)在同一链路上。
    3. 灵活配置:通过不同的输入输出模式及引脚复用,可以适配多种硬件架构。
    市场竞争力
    - 出色的图像处理能力,在低延迟下保持高清晰度显示。
    - 在恶劣环境下表现出色,适合严苛的应用场景。
    应用案例与使用建议
    实际应用场景
    1. 车载显示屏驱动:作为核心组件集成到车辆的主控单元中,用于处理来自多媒体播放器的高分辨率视频流。
    2. 安防监控设备:连接多个高清摄像头,通过长距离传输线路实现远程监控。
    使用建议
    - 布线优化:使用屏蔽良好的差分对电缆,确保信号完整性。
    - 温控设计:在高温环境下需增加散热措施以保障长期稳定运行。
    兼容性与支持
    兼容性
    DS90UB947-Q1 能够无缝对接大多数主流的图形处理器及解码器设备,无需额外适配即可快速投入生产。
    厂商支持
    TI 提供详尽的技术文档、开发工具以及客户支持服务,帮助开发者加速产品上市进程。

    常见问题与解决方案


    | 问题描述 | 解决方法 |

    | 无法正常接收视频信号 | 检查输入端接线是否正确连接 |
    | 数据丢包现象严重 | 调整系统时钟频率至最优值 |
    | 设备过热报警 | 改善散热机制,例如增加风扇或外壳 |
    总结与推荐
    综合评估
    DS90UB947-Q1 是一款高度集成且功能强大的 OpenLDI 至 FPD-Link III 桥接芯片,凭借其卓越的性能表现和广泛的应用前景,在相关行业中极具竞争力。
    推荐结论
    强烈推荐给需要高性能图像处理能力的专业领域用户,特别是汽车电子和安防监控行业。它不仅能满足当前需求,还具备未来扩展潜力。

DS90UB947TRGCRQ1参数

参数
输出数量 -
输出信号类型 FPD-Link III,LVDS
典型供电电流 -
最大工作供电电压 1.89V
最小工作供电电压 1.71V
数据速率 3.36Gbps
输入数量 8
输入信号类型 LVDS
9.15mm(Max)
9.15mm(Max)
1mm(Max)
通用封装 VQFN-64
安装方式 贴片安装,黏合安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

DS90UB947TRGCRQ1厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

DS90UB947TRGCRQ1数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 串行器/解串器 TEXAS INSTRUMENTS DS90UB947TRGCRQ1 DS90UB947TRGCRQ1数据手册

DS90UB947TRGCRQ1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 43.8461
10+ ¥ 39.2924
30+ ¥ 35.2
100+ ¥ 34.24
300+ ¥ 33.5422
1000+ ¥ 33
库存: 1840
起订量: 1 增量: 2000
交货地:
最小起订量为:1
合计: ¥ 43.84
