DS92LV2421SQX/NOPB

产品分类: 串行器/解串器
厂牌: TEXAS INSTRUMENTS
产品描述: Channel Link II (CML) 1 24 1.7V Channel Link II (LVCMOS) 2.1Gbps QFN 贴片安装
供应商型号: DS92LV2421SQX/NOPB
供应商: 国内现货
标准整包数: 1000

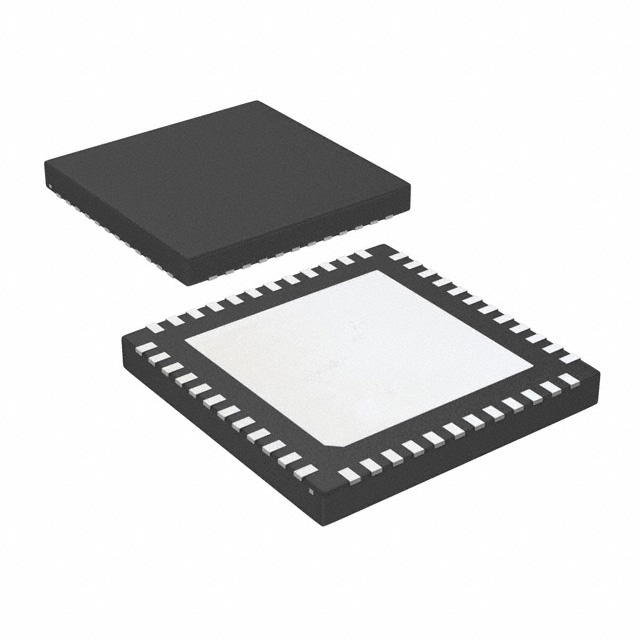

TEXAS INSTRUMENTS 串行器/解串器 DS92LV2421SQX/NOPB

DS92LV2421SQX/NOPB概述

    DS92LV2421/DS92LV2422:24位通道链接II串行器和解串器

    产品简介


    DS92LV2421和DS92LV2422是专为高速数据传输设计的24位通道链接II(Channel Link II)串行器和解串器芯片组。该芯片组能够将并行LVCMOS数据接口转换成单个高速CML串行接口,嵌入时钟信息,适用于视频和显示应用。它们具备集成的终端匹配功能,可降低电磁干扰(EMI),并通过内建的BIST模式进行链路完整性验证。

    技术参数


    - 数据传输率:10 MHz到75 MHz
    - 支持接口:AC耦合STP电缆,最大长度10米
    - 控制总线:I²C兼容串行控制总线(可选)
    - 电源电压:1.8V或3.3V兼容
    - 温度范围:-40°C至85°C
    - 抗静电能力:>8-kV HBM
    - 封装尺寸:DS92LV2421为48针WQFN (7.00 mm x 7.00 mm),DS92LV2422为60针WQFN (9.00 mm x 9.00 mm)

    产品特点和优势


    - 高可靠性:内置实时链路状态报告引脚和链路自测功能,保证了系统的稳定运行。
    - 多功能性:集成控制信号输入,支持视频和显示应用,适合多种应用场景。
    - 低功耗:支持电源管理功能,能够有效减少功耗。
    - 灵活性:可以通过I²C接口和引脚进行编程配置,支持不同的操作模式。

    应用案例和使用建议


    - 应用案例:
    - 嵌入式视频和显示系统
    - 医疗成像和工厂自动化
    - 办公自动化(打印机和扫描仪)
    - 安防和视频监控
    - 使用建议:
    - 在设置时,确保电源电压在推荐范围内(1.8V或3.3V)以避免损坏。
    - 使用内部时钟源时,确保RFB引脚正确设置,以避免数据和控制信号的时序问题。
    - 考虑环境温度范围,特别是高温或低温环境下的稳定性和可靠性。

    兼容性和支持


    - 兼容性:支持标准的I²C总线协议,可以方便地与其他系统进行集成。
    - 支持信息:TI提供了丰富的文档和技术支持,包括应用笔记和社区资源,用户可以在需要时获得及时帮助。

    常见问题与解决方案


    - 问题1:无法正常启动?
    - 解决方法:检查电源电压是否符合要求,并确认PDB引脚配置正确。
    - 问题2:链路稳定性差?
    - 解决方法:检查RFB引脚设置,确保时钟信号与数据信号同步。
    - 问题3:输出信号不一致?
    - 解决方法:调整VODSEL和De-Emph引脚设置,以优化信号质量。

    总结和推荐


    总结:
    DS92LV2421和DS92LV2422是专为高速视频传输设计的串行器和解串器芯片组。凭借其卓越的数据处理能力和灵活的配置选项,它们非常适合用于各类高端视频和显示应用。
    推荐:
    对于需要高性能视频传输的场景,如医疗成像、安防监控等,DS92LV2421和DS92LV2422是一个非常值得推荐的选择。通过其出色的可靠性、灵活性和低功耗特性,用户可以轻松实现稳定可靠的视频传输系统。

DS92LV2421SQX/NOPB参数

参数
输出信号类型 Channel Link II (CML)
典型供电电流 -
最大工作供电电压 -
最小工作供电电压 1.7V
数据速率 2.1Gbps
输入数量 24
输入信号类型 Channel Link II (LVCMOS)
输出数量 1
通用封装 QFN
安装方式 贴片安装
零件状态 在售
包装方式 散装,卷带包装

DS92LV2421SQX/NOPB厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

DS92LV2421SQX/NOPB数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 串行器/解串器 TEXAS INSTRUMENTS DS92LV2421SQX/NOPB DS92LV2421SQX/NOPB数据手册

DS92LV2421SQX/NOPB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 46.3268
2000+ ¥ 45.149
3000+ ¥ 43.9712
库存: 26000
起订量: 1000 增量: 2500
交货地:
最小起订量为:1000
合计: ¥ 46326.8
