BU7988KVT

产品分类: 串行器/解串器
厂牌: ROHM
产品描述: LVCMOS 8 3V 3.6V LVDS TQFP-100 贴片安装
供应商型号: CSJ-ST66648599
供应商: 海外现货
标准整包数: 1
ROHM 串行器/解串器 BU7988KVT

BU7988KVT概述

    # BU7988KVT 56-bit LVDS Transmitter 技术手册解析

    1. 产品简介


    产品类型及功能
    BU7988KVT 是罗姆公司(ROHM)推出的56-bit低压差分信号(LVDS)传输芯片,支持8 MHz 至 150 MHz 的宽范围时钟频率操作。它具备数据压缩能力,可将8位并行数据流压缩为7倍速的串行数据流,从而实现单缆或双缆连接的高效率数据传输。此外,通过采用低摆幅模式(Reduced Swing LVDS),可以进一步降低电磁干扰(EMI),确保系统在高性能和低噪声之间达到平衡。
    应用领域
    该产品广泛应用于平板显示领域,例如高分辨率显示屏的图像信号传输。其高效率的数据传输能力和灵活性使其成为现代多媒体显示系统的重要组成部分。

    2. 技术参数


    主要技术规格
    | 参数名称 | 范围/值 | 单位 |
    |
    | 工作时钟频率 | 8 - 150 | MHz |
    | 数据位数 | 56 | bit |
    | 输出电压摆幅 | 250 - 450 | mV |
    | 共模电压 | 1.125 - 1.375 | V |
    | 工作温度范围 | -20 - 85 | ℃ |
    | 功耗 | 900 | mW |
    | 最大输出电流 | ±24 | mA |
    支持特性
    - 支持8MHz至150MHz的宽时钟范围。
    - 可配置的时钟边沿选择。
    - 支持减少摆幅的LVDS模式,用于降低EMI。
    - 提供电源关闭模式,有效节省功耗。
    - 内置PLL电路,稳定时钟输出。

    3. 产品特点和优势


    独特功能
    1. 高效数据压缩:通过7倍速串行化,大幅减少数据线数量,适用于紧凑设计。
    2. 低摆幅设计:低摆幅模式可显著降低电磁干扰,提升系统稳定性。
    3. 灵活配置:支持多种输入模式(单/双输入、单/双输出),适应不同应用场景。
    4. 宽工作温度范围:适应工业级环境需求,尤其适合严苛的工作条件。
    市场竞争力
    相比同类产品,BU7988KVT 在功耗控制、EMI抑制及灵活性方面具有明显优势,是高分辨率显示系统的理想选择。

    4. 应用案例和使用建议


    应用场景
    - 高清液晶显示器(LCD)信号传输。
    - 投影仪和大型拼接屏的多路视频信号传输。
    - 多屏同步显示系统。
    使用建议
    1. 时序优化:根据具体时钟频率调整输入时序,避免数据丢失或误触发。
    2. EMI管理:结合屏蔽材料或滤波器进一步降低系统EMI。
    3. 热管理:确保良好散热设计,避免因过热导致的性能下降。

    5. 兼容性和支持


    兼容性
    BU7988KVT 支持与大多数主流LVDS接口设备兼容,可通过灵活配置满足不同设备的需求。
    厂商支持
    罗姆公司提供详尽的技术文档和客户支持服务,帮助用户快速部署和优化产品应用。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 数据传输不稳定 | 检查输入时钟信号的频率和相位 |
    | EMI干扰严重 | 启用低摆幅模式,添加屏蔽层 |
    | 功耗过高 | 启用电源关闭模式 |

    7. 总结和推荐


    综合评估
    BU7988KVT 是一款集高效传输、低功耗和多功能于一体的LVDS传输芯片,尤其适用于高清显示领域的高要求场景。其优秀的抗干扰能力和宽温度适应性,使它在竞争激烈的市场中脱颖而出。
    推荐使用
    对于需要高效数据传输且对EMI敏感的应用场景,BU7988KVT 是理想的选择。无论是专业显示设备还是消费类电子产品,它都能提供卓越的性能和可靠性。

BU7988KVT参数

参数
输出信号类型 LVCMOS
典型供电电流 -
最大工作供电电压 3.6V
最小工作供电电压 3V
数据速率 -
输入数量 8
输入信号类型 LVDS
输出数量 -

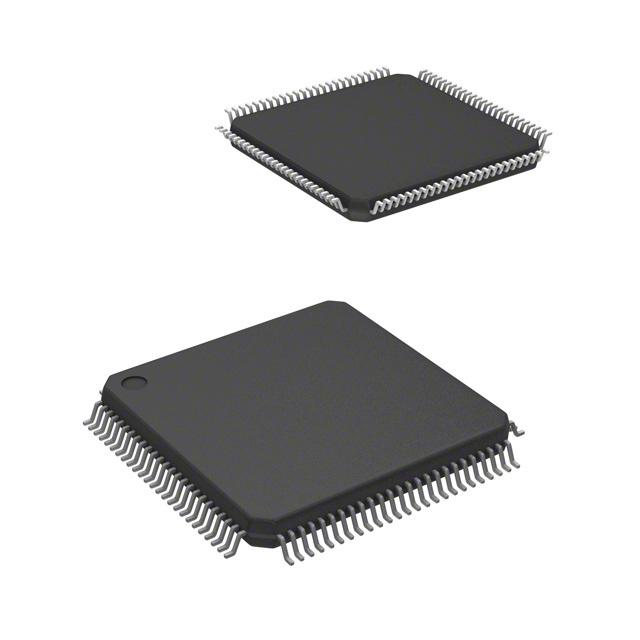

通用封装 TQFP-100
安装方式 贴片安装
零件状态 在售
包装方式 托盘

BU7988KVT厂商介绍

ROHM是一家全球知名的半导体制造商,总部位于日本京都。公司专注于开发和生产各种半导体产品,包括集成电路、分立元件、传感器等,广泛应用于汽车、工业、消费电子和通信等领域。

ROHM的主营产品可以分为以下几类:
1. 模拟产品:包括放大器、电源管理、接口等。
2. 逻辑产品:包括各种逻辑IC和存储器。
3. 传感器:包括光、温度、湿度等传感器。
4. 无线通信:包括蓝牙、Wi-Fi等无线通信模块。
5. 分立元件:包括二极管、晶体管等。

ROHM的优势在于:
1. 技术创新:ROHM不断研发新技术,提供高性能、低功耗的产品。
2. 品质保证:ROHM严格把控产品质量,提供可靠的解决方案。
3. 客户服务:ROHM提供全方位的技术支持和客户服务,满足客户需求。
4. 环保意识:ROHM注重环保,致力于开发绿色、节能的产品。

BU7988KVT数据手册

厂牌 PDF简要描述 下载
ROHM 串行器/解串器 ROHM BU7988KVT BU7988KVT数据手册

BU7988KVT封装设计

查看详情并下载
Symbol
Footprint
3D Model
