CYV15G0204TRB-BGXC

产品分类: 串行器/解串器
产品描述: 770mA PECL 20 3.13V 3.45V LVTTL 1.485Gbps BGA 贴片安装 27mm*27mm*970μm
供应商型号:
供应商:
标准整包数: 0

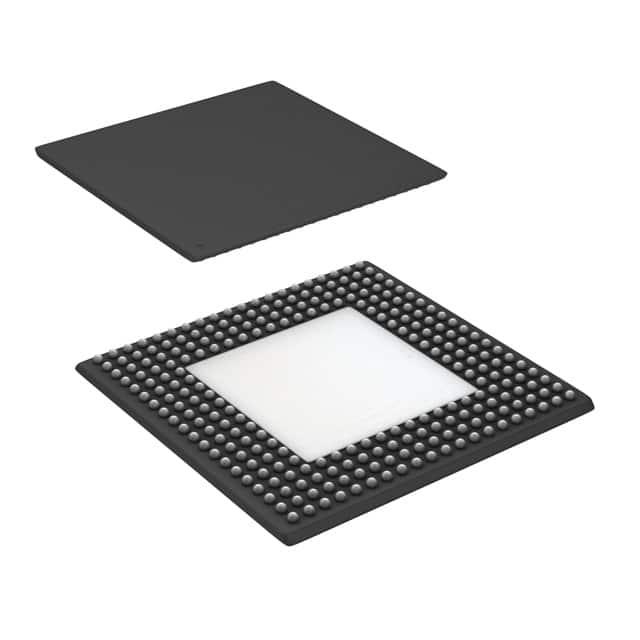

CYPRESS SEMICONDUCTOR 串行器/解串器 CYV15G0204TRB-BGXC

CYV15G0204TRB-BGXC概述

    文章标题:CYV15G0204TRB独立时钟HOTLink II™双串行器和双回锁解串器技术手册解析

    1. 产品简介


    CYV15G0204TRB是一款由Infineon Technologies(原Cypress Semiconductor)开发的高性能HOTLink II™通信芯片,支持视频信号的高速传输。这款产品集成了双通道串行器和双通道回锁解串器,适用于点对点或点对多点的通信架构,支持SMPTE 259M和SMPTE 292M视频标准。该芯片提供灵活的配置选项,具有强大的同步能力,广泛应用于多格式路由器、切换器、格式转换器、SDI监视器、摄像机及摄像机控制单元等领域。
    主要功能
    - 支持195至1500 Mbps的高速串行数据信号传输。
    - 同步并支持全速率及半速率时钟模式。
    - 集成的时钟恢复模块,确保信号的稳定性和可靠性。
    - 双路数据路径设计,支持独立运行,每个通道均可支持不同的信号速率。
    应用领域
    - 视频传输:如广播、电视、专业视频设备。
    - 数据通信:高带宽数据交换。
    - 工业自动化:如监控系统和信号处理。

    2. 技术参数


    以下为CYV15G0204TRB的关键技术参数:
    | 参数类别 | 参数值 |

    | 数据传输速率 | 195至1500 Mbps |
    | 输入/输出信号接口 | 差分PECL兼容,LVTTL同步接口 |
    | 电源电压 | 单一3.3V |
    | 功耗 | 典型值2.5W |
    | 温度范围 | -40°C 至 +85°C |
    | 封装形式 | 热增强型BGA封装 |
    | 技术工艺 | 0.25 μm BiCMOS |
    支持的电气特性
    - REFCLK输入支持LVPECL或单端LVTTL电平。
    - 传输通道和接收通道的误码率低于1e-12。
    - 符合SMPTE EG34-1999标准的路径测试要求。

    3. 产品特点和优势


    CYV15G0204TRB凭借其创新设计和强大功能,在多个方面展现了显著优势:
    1. 第二代HOTLink技术:相较于第一代,支持更高的数据速率和更复杂的信号处理能力。
    2. 高集成度:内部集成了时钟恢复PLL和BIST测试功能,简化了外围电路的设计。
    3. 可靠性:内置信号监测和链路质量指示功能,保障系统的稳定性。
    4. 灵活性:支持不同数据速率和信号标准的无缝切换,适用于多格式设备间的互操作。
    5. 低功耗:典型功耗仅为2.5W,满足节能需求。

    4. 应用案例和使用建议


    CYV15G0204TRB在实际应用中表现出色,以下是一些典型场景及使用建议:
    应用案例
    - 多格式路由器:将多个视频信号流整合为单一高速数据流进行传输,同时支持多种分辨率的兼容性。
    - SDI监视器:通过串行化接口实现高质量视频信号的远程传输。
    - 专业摄像机:集成CYV15G0204TRB的摄像机可通过高速链路实时发送视频数据。
    使用建议
    - 确保REFCLK输入的稳定性和清洁性,避免外部噪声干扰。
    - 对于高频信号,建议增加滤波电路以减少EMI影响。
    - 在高负载场景下,合理分配功耗预算,避免因过热导致性能下降。

    5. 兼容性和支持


    CYV15G0204TRB兼容多种电子元器件和系统,包括主流的视频信号处理设备和时钟源。Infineon提供详尽的技术支持文档和在线资源,包括JTAG边界扫描工具,帮助用户快速上手和调试。此外,厂商还提供了全面的客户支持服务,包括样品申请、设计咨询和技术培训。

    6. 常见问题与解决方案


    以下列出了几个常见的用户疑问及解决方法:
    | 问题描述 | 解决方案 |

    | TXERR信号频繁触发 | 检查REFCLK信号是否正常,并重新校准。 |
    | 输出信号幅度不足 | 调整外部偏置电阻值或使用推荐驱动电路。 |
    | 链路质量指示异常 | 确认信号完整性,检查时钟恢复模块设置。 |

    7. 总结和推荐


    CYV15G0204TRB作为一款高性能的HOTLink II™通信芯片,以其卓越的信号处理能力和灵活的应用场景赢得了市场的广泛认可。无论是针对专业视频传输还是工业数据通信,该产品都表现出色,是相关领域用户的理想选择。
    推荐理由
    - 支持多种视频标准,满足多格式设备需求。
    - 内置丰富的自检功能,极大提升系统可靠性。
    - 高度集成化设计,有效降低硬件成本和复杂度。
    综上所述,我们强烈推荐CYV15G0204TRB作为新一代通信解决方案的核心组件。
    文档引用
    本文内容参考Infineon Technologies的官方技术手册,文档编号:38-02101 Rev. G。
    请访问官方网站了解更多详细信息:[Infineon官网](https://www.infineon.com)

CYV15G0204TRB-BGXC参数

参数
输入数量 20
输入信号类型 LVTTL
输出数量 -
输出信号类型 PECL
典型供电电流 770mA
最大工作供电电压 3.45V
最小工作供电电压 3.13V
数据速率 1.485Gbps
长*宽*高 27mm*27mm*970μm
通用封装 BGA
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 托盘

CYV15G0204TRB-BGXC厂商介绍

Cypress Semiconductor是一家全球领先的半导体公司,专注于提供高性能、可靠的解决方案,以满足汽车、工业、消费电子和计算等市场的多样化需求。公司主营产品包括微控制器、存储器、无线和USB连接解决方案、软件和服务等。

Cypress的产品广泛应用于汽车电子、工业控制、消费电子产品、移动通信设备、计算机及其周边设备等领域。例如,在汽车领域,Cypress提供用于车辆信息娱乐系统、车身控制、安全系统的微控制器和存储器解决方案;在工业控制领域,Cypress的产品被用于自动化设备、智能电网等。

Cypress的优势在于其创新的技术、广泛的产品线和强大的研发能力。公司不断推出新的技术,以满足市场对高性能、低功耗和高可靠性产品的需求。此外,Cypress还提供全面的软件和开发工具,帮助客户快速开发和部署产品。通过这些优势,Cypress在半导体行业中建立了强大的竞争力。

CYV15G0204TRB-BGXC数据手册

厂牌 PDF简要描述 下载
CYPRESS SEMICONDUCTOR 串行器/解串器 CYPRESS SEMICONDUCTOR CYV15G0204TRB-BGXC CYV15G0204TRB-BGXC数据手册

CYV15G0204TRB-BGXC封装设计

查看详情并下载
Symbol
Footprint
3D Model
