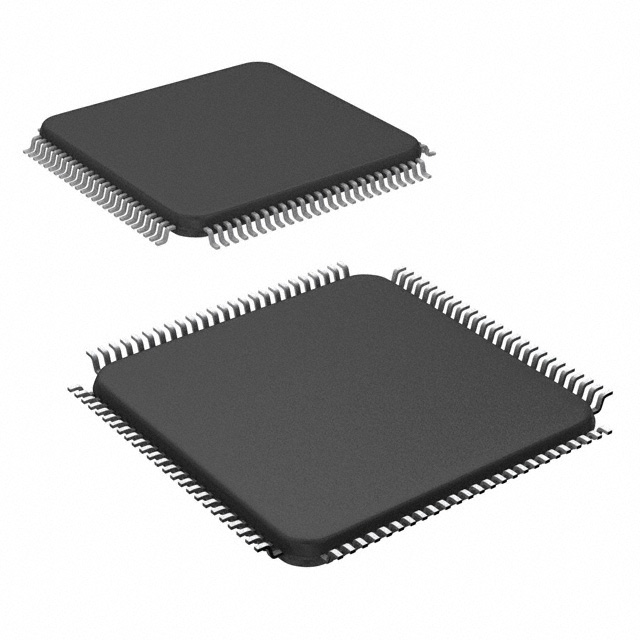

DS90CR485VS/NOPB

产品分类: 串行器/解串器
厂牌: TEXAS INSTRUMENTS
产品描述: 1.8μA LVDS 8 48 2.37V 3.46V LVCMOS,LVTTL 6.384Gbps QFP 贴片安装 14mm*14mm*1mm
供应商型号: DS90CR485VS/NOPB
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS 串行器/解串器 DS90CR485VS/NOPB

DS90CR485VS/NOPB概述

    DS90CR485 133MHz 48-bit Channel Link Serializer

    产品简介


    DS90CR485 是一款高性能的133MHz 48位通道链接串行器,能够将24位双沿输入(每时钟周期锁存48位数据)转换为8个低电压差分信号(LVDS)流,并且带有相位锁定的传输时钟。该芯片通过减少宽TTL总线到少数LVDS线路来降低电缆和连接器的尺寸和成本。它特别适用于高吞吐量点对点应用,解决了电磁干扰(EMI)和互连尺寸的问题。

    技术参数


    - 数据传输速率: 最高可达6.384 Gbps
    - 输入时钟频率范围: 66MHz 到 133MHz
    - 输入: 24位双沿输入
    - 输出: 8个LVDS差分数据流和1个LVDS差分时钟流
    - 电源电压: VCC 2.37V到2.62V,VCC3 2.37V到3.46V
    - 工作温度范围: -10°C 到 +70°C
    - 兼容标准: 符合TIA/EIA-644-A LVDS标准
    - 其他特性: 预加重、直流平衡、电源下降延迟等

    产品特点和优势


    - 高数据传输速率: 支持高达6.384 Gbps的数据传输速率,适用于高速通信需求。
    - 低功耗: 采用2.5V供电,降低功耗,适合电池供电的应用。
    - 预加重和直流平衡: 可以有效减少电缆负载效应和ISI失真。
    - 双沿输入: 简化PCB布线,减少引脚数量。
    - 兼容性强: 与DS90CR486接收器配套使用,同时也兼容其他版本如DS90CR482和DS90CR484。

    应用案例和使用建议


    DS90CR485广泛应用于各种高速通信和显示系统中,如显示器接口、嵌入式系统和工业自动化等领域。为了优化性能,建议如下:
    - 选择合适的预加重电阻值: 根据电缆长度和质量,选择适当的Rpre值来设置预加重强度。
    - 确保正确的电源管理: 使用低噪声电源并启用PLL,以最小化输出抖动。
    - 验证远程端接: 使用TSEN引脚检测远端端接状态,确保信号完整性。

    兼容性和支持


    - 兼容性: DS90CR485与DS90CR486接收器以及其他通道链接接收器如DS90CR482和DS90CR484兼容。
    - 支持和服务: 国民半导体公司提供了详细的技术支持文档和应用指南,帮助用户进行设计和调试。

    常见问题与解决方案


    - 问题1: 如何处理电源噪声?
    - 解决方案: 使用低噪声电源,确保电源电压稳定。
    - 问题2: 如何调整预加重强度?
    - 解决方案: 根据具体应用需求,参考表1选择合适的Rpre值。
    - 问题3: 如何进行系统校准?
    - 解决方案: 在系统复位后启用Deskew功能,进行必要的校准。

    总结和推荐


    总体来看,DS90CR485是一款优秀的高速数据传输解决方案,具有高数据吞吐量、低功耗和易于集成的特点。它在高速通信和显示系统中有广泛的适用性,推荐在需要高速数据传输和EMI控制的应用中使用。国民半导体公司的技术支持和服务也为用户提供了可靠的支持。

DS90CR485VS/NOPB参数

参数
典型供电电流 1.8μA
最大工作供电电压 3.46V
最小工作供电电压 2.37V
数据速率 6.384Gbps
输入数量 48
输入信号类型 LVCMOS,LVTTL
输出数量 8
输出信号类型 LVDS
长*宽*高 14mm*14mm*1mm
通用封装 QFP
安装方式 贴片安装
零件状态 在售
包装方式 托盘
