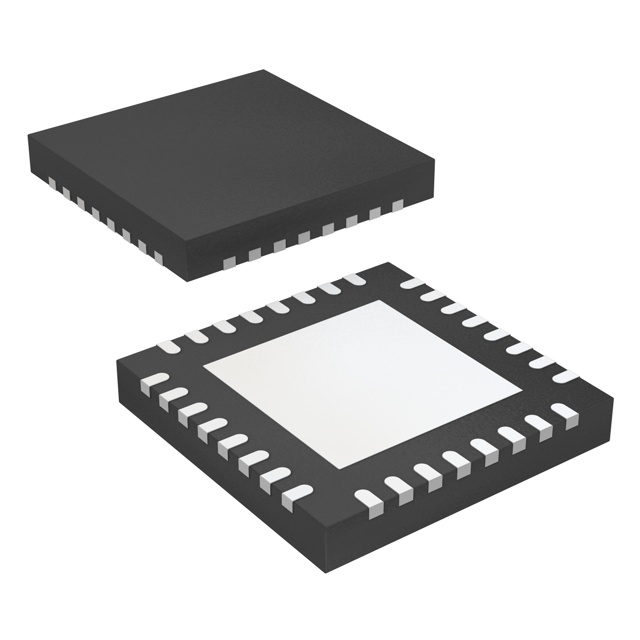

DS90UB933TRTVRQ1

产品分类: 串行器/解串器
厂牌: TEXAS INSTRUMENTS
产品描述: LVCMOS 12 1.71V 1.89V LVCMOS 1.87Gbps WQFN-32 贴片安装,黏合安装
供应商型号: 14M-DS90UB933TRTVRQ1
供应商: 云汉优选
标准整包数: 1
TEXAS INSTRUMENTS 串行器/解串器 DS90UB933TRTVRQ1

DS90UB933TRTVRQ1概述

    DS90UB933-Q1 FPD-Link III Serializer: Comprehensive Guide

    1. 产品简介


    DS90UB933-Q1 是一款专为汽车应用设计的FPD-Link III串行器,适用于1-MP/60-fps相机。它能将10/12位并行数据总线以及双向控制通道转换成单个高速差分对进行传输。该产品具备抗噪能力和低延迟通信接口,适用于图像传感器与视频处理器之间的连接。

    2. 技术参数


    以下是根据手册中提取的主要技术规格和技术参数:
    - 输入像素时钟范围: 37.5 MHz 至 100 MHz
    - 输入数据位宽: 10位或12位
    - 最大数据速率: 100 Mbps(10位模式),1.87 Gbps(12位模式)
    - 电源电压: 1.8 V, 2.8 V 或 3.3 V
    - 耐热范围: -40°C 至 +105°C
    - 封装: WQFN (32引脚)
    - 支持的电气特性: 兼容I2C标准的双向控制总线,支持高达400 kHz的数据率

    3. 产品特点和优势


    - 高度集成: 将视频数据、同步信号及双向控制通道整合到一个芯片中。
    - 可靠性高: 符合ISO 10605和IEC 61000-4-2 ESD标准。
    - 灵活配置: 可通过编程设置以适应不同的时钟源和模式。
    - 高性能通信: 集成了直流平衡编码和嵌入式时钟,支持交流耦合互连。
    - 适用广泛: 适合于汽车、安全监控和机器视觉等多个领域的应用。

    4. 应用案例和使用建议


    - 汽车应用: 如环绕视图系统、前置摄像头、后视摄像头、传感器融合、驾驶员监控摄像头和雷达传感器。
    - 安防监控: 系统可以用于监控和记录应用。
    - 机器视觉: 在需要高速传输高质量图像的应用中表现优异。
    使用建议:
    - 在高噪声环境下,可以通过增加外部去耦电容来提升信号质量。
    - 对于10位和12位模式,确保PCLK频率的正确选择以避免信号传输错误。
    - 注意信号布线以减少电磁干扰和信号反射。

    5. 兼容性和支持


    - 与传感器的兼容性: DS90UB933-Q1可以与DS90UB934-Q1和DS90UB964-Q1配合使用。
    - 软件支持: 包含编程指导文档和工具,支持通过I2C接口进行配置。
    - 厂商支持: 提供详尽的技术文档、在线社区资源和电话技术支持。

    6. 常见问题与解决方案


    - PCLK输入信号丢失: 检查电源和时钟连接,确认PCLK信号正常输入。
    - 系统启动缓慢: 确保正确的电源上电顺序,特别是在使用大容量电容时。
    - 信号质量不佳: 检查信号路径上的电容值和布局,必要时调整或添加额外的去耦电容。

    7. 总结和推荐



    总结

    :
    DS90UB933-Q1 是一款高效且可靠的FPD-Link III串行器,具有卓越的信号传输质量和广泛的适用性。它的设计充分考虑了各种环境因素,并具备多种自检和纠错功能。
    推荐:
    我们强烈推荐使用DS90UB933-Q1 作为新设计中的串行化解决方案。其出色的性能和广泛的适用范围使其成为在各类应用中的理想选择。

DS90UB933TRTVRQ1参数

参数
输入数量 12
输入信号类型 LVCMOS
输出数量 -
输出信号类型 LVCMOS
典型供电电流 -
最大工作供电电压 1.89V
最小工作供电电压 1.71V
数据速率 1.87Gbps
5.15mm(Max)
5.15mm(Max)
800μm(Max)
通用封装 WQFN-32
安装方式 贴片安装,黏合安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

DS90UB933TRTVRQ1厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

DS90UB933TRTVRQ1数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 串行器/解串器 TEXAS INSTRUMENTS DS90UB933TRTVRQ1 DS90UB933TRTVRQ1数据手册

DS90UB933TRTVRQ1封装设计

查看详情并下载
Symbol
Footprint
3D Model
