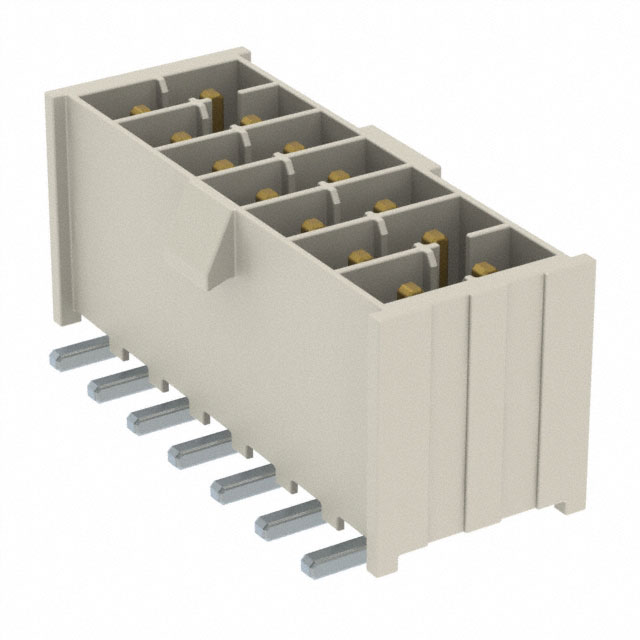

IPL1-107-02-L-D-K

厂牌: SAMTEC
产品描述: Header,Locking Ramp 2 14pin 金 贴片安装 19.3mm(长度)*9.58mm(高度)
供应商型号: 3687409
供应商: 海外现货
标准整包数: 1
SAMTEC 矩形连接器 - 板载/直接线对板 IPL1-107-02-L-D-K

IPL1-107-02-L-D-K概述


    产品简介


    本文介绍的是SAMTEC公司生产的IPL1系列双排针座连接器。这类连接器主要用于高密度的电子系统中,如计算机、通信设备和工业自动化等领域。它们通过提供可靠稳定的信号传输,满足了现代电子产品对小型化、高效能的要求。

    技术参数


    - 引脚数:2至25个(每行)
    - 安装方式:通孔安装或表面贴装
    - 材料:绝缘体为LCP UL94-V0,黑色或自然色;终端材料为磷青铜
    - 尺寸:具体尺寸请参见技术手册
    - 工作温度范围:-40°C到+105°C
    - 电镀规格:包括选择性的闪镀锡、闪镀锡/铅、轻镀锡、轻镀锡/铅等多种选项
    - 包装方式:管装、带卷包装或整卷带包装

    产品特点和优势


    - 高可靠性:IPL1系列双排针座连接器采用磷青铜材质作为终端,确保了出色的电气性能和长期稳定性。
    - 多样化选择:提供多种引脚配置、安装方式以及电镀选项,满足不同应用需求。
    - 高效散热设计:特殊的设计减少了热应力对连接器的影响,提高了使用寿命。
    - 紧凑设计:体积小巧,适用于空间受限的应用场合。

    应用案例和使用建议


    - 应用案例:IPL1系列广泛应用于服务器、存储设备、通信网络、工业控制系统等领域。例如,在服务器背板连接器的应用中,IPL1能够实现高达数千兆比特的数据传输速率。
    - 使用建议:在进行表面贴装时,建议先进行焊接温度曲线的测试,以确保最佳焊接效果。此外,根据实际应用需求选择合适的电镀选项,可以有效提升连接器的性能和寿命。

    兼容性和支持


    IPL1系列双排针座连接器具备良好的兼容性,适用于各种主流的电路板设计。SAMTEC公司提供了全面的技术支持和服务,包括样品供应、工程咨询以及售后技术支持等,确保客户在使用过程中无后顾之忧。

    常见问题与解决方案


    - 问题:连接器在焊接过程中出现脱焊现象。
    - 解决方案:检查焊接温度曲线是否符合要求,确保焊接过程中的温度分布均匀。

    - 问题:在高湿度环境下连接器的电气性能下降。
    - 解决方案:考虑使用带有防潮保护的电镀层,或在设计时增加密封措施,减少湿气侵入。

    总结和推荐


    综上所述,IPL1系列双排针座连接器凭借其卓越的可靠性、多样化的配置选择以及广泛的应用范围,成为高性能电子系统设计的理想选择。我们强烈推荐在需要高密度、高稳定性的连接器应用场景中选用此款产品。

IPL1-107-02-L-D-K参数

参数
触头镀层厚度 -
类型 Header,Locking Ramp
颜色 -
电缆间距 -
排数 2
触头镀层
电缆端接 -
针脚数 14pin
长*宽*高 19.3mm(长度)*9.58mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 管装
