IPL1-115-02-L-D-K

厂牌: SAMTEC

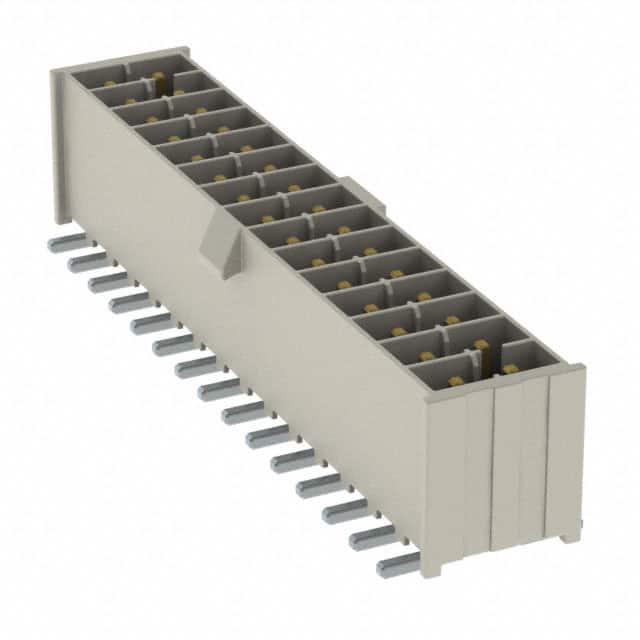

产品描述: Samtec 2.54mm间距30p双排排针 线对板连接器, IPL1系列, 直角, 表面
供应商型号: 3661478
供应商: 海外现货
标准整包数: 1
SAMTEC 矩形连接器 - 板载/直接线对板 IPL1-115-02-L-D-K

IPL1-115-02-L-D-K概述

    电子元器件产品技术手册解析
    本文旨在对Samtec公司的特定电子元器件——IPL1-XX-D-P系列进行详细介绍。该产品广泛应用于电路板设计及系统集成等领域,是一款高性能、多功能的电子连接器。

    产品简介


    产品类型: 这是一款双排终端装配,用于增强电路板间的连接效率和可靠性。
    主要功能:
    - 支持表面贴装(Surface Mount)和通孔安装(Through Hole)两种方式。
    - 可选配置包括直角连接器(Right Angle)、极化插头(Polarization)、带键极化(Keyed Polarization)以及导引柱(Guide Posts)。
    - 配合不同类型的引脚设计,以满足各种应用场景的需求。
    应用领域: 广泛适用于通信、计算机、消费电子和工业控制等行业。

    技术参数


    | 参数 | 描述 |

    | 引脚材料 | 磷青铜 |
    | 绝缘材料 | LCP(UL94-V0认证),颜色为黑色或自然色 |
    | 工作温度范围 | -40°C至+85°C |
    | 极限电流 | 每个引脚最高1安培 |
    | 接触电阻 | 不超过10毫欧 |
    | 引脚间距 | 2.54毫米(0.1英寸) |
    | 表面处理 | 支持选择性镀锡/铅(Selective Tin/Lead Tails) |
    | 包装方式 | 管装(Tubes)或卷带包装(Tape & Reel) |

    产品特点和优势


    1. 多样化的配置选项: 支持多种安装方式和结构配置,适应不同的应用需求。
    2. 高可靠性: 通过严格的质量控制,确保每个连接点的稳定性和耐用性。
    3. 优异的电气性能: 极低的接触电阻,确保信号传输的高效性和稳定性。
    4. 环境适应性强: 能够在广泛的温度范围内保持稳定性能,适合恶劣环境下的使用。

    应用案例和使用建议


    案例分析: 在一个工业控制系统项目中,这款连接器被成功应用于自动化生产线的数据传输环节,实现了高效的信号交换。
    使用建议:
    - 在进行安装前,需确认所选型号符合实际应用场景的要求。
    - 根据应用的具体温度范围,选择合适型号的产品以确保最佳性能。
    - 对于大电流应用,建议采用具有高载流能力的型号,如重型镀金(Heavy Gold)系列。

    兼容性和支持


    此款连接器具有良好的兼容性,能够与市场上主流的电路板设计软件及制造流程无缝对接。厂商提供了详尽的技术支持文档,并承诺提供长期的客户支持服务。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 安装后出现松动 | 检查并调整安装位置,必要时更换新的连接器。 |
    | 信号传输不稳定 | 确认连接器与电路板的焊接质量,重新焊接连接点。 |
    | 极化错误 | 根据具体要求选择正确的极化类型,并确保正确安装。 |

    总结和推荐


    综上所述,IPL1-XX-D-P系列是一款功能强大、性能稳定的电子连接器,特别适用于需要高可靠性和良好电气特性的场合。其丰富的配置选项和优异的电气性能使其在市场上具有较强的竞争力。强烈推荐在需要高性能连接解决方案的项目中选用此产品。

IPL1-115-02-L-D-K参数

参数
触头镀层
电缆端接 -
针脚数 30pin
触头镀层厚度 -
类型 Header,Locking Ramp
颜色 -
电缆间距 -
排数 2
长*宽*高 39.62mm(长度)*9.58mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 管装

IPL1-115-02-L-D-K厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

IPL1-115-02-L-D-K数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 板载/直接线对板 SAMTEC IPL1-115-02-L-D-K IPL1-115-02-L-D-K数据手册

IPL1-115-02-L-D-K封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 25.07
28+ ¥ 23.3987
56+ ¥ 23.3987
112+ ¥ 22.563
504+ ¥ 22.563
1008+ ¥ 22.563
库存: 4
起订量: 2 增量: 0
交货地:
最小起订量为:1
合计: ¥ 25.07
