BA4558RFV-E2

产品分类: 运算放大器
厂牌: ROHM
产品描述: 3mA 1V/μs 12nV/rtHz 2MHz 70dB 关闭 10mA 2 2 30V 500μV 60nA General Purpose SSOP-8 贴片安装,黏合安装 3mm*4.4mm*1.05mm
供应商型号: 755-BA4558RFV-E2
供应商: Mouser
标准整包数: 1

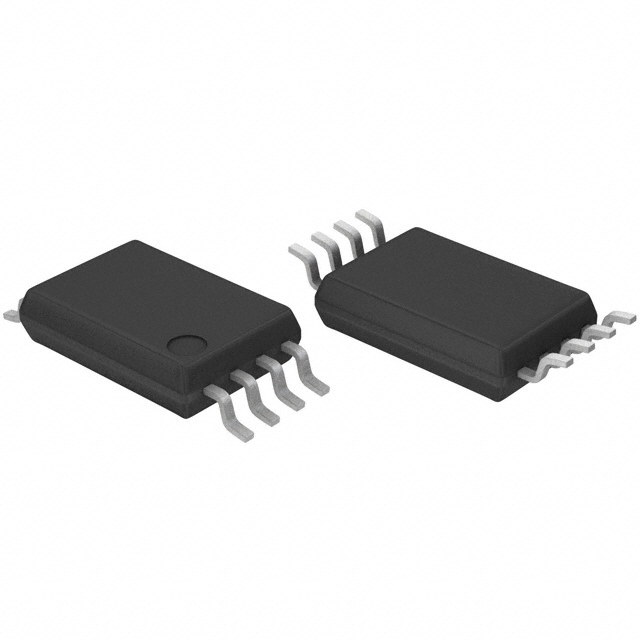

ROHM 运算放大器 BA4558RFV-E2

BA4558RFV-E2概述


    产品简介


    电子元器件类型:低噪声运算放大器
    主要功能:提供高增益、低噪声和低失真特性,适用于音频应用和其他需要宽工作电压范围的应用。
    应用领域:特别适合于音频应用,如扬声器驱动、音频前级放大等。同时也适用于其他需要稳定输出电压的场合。

    技术参数


    - 工作温度范围:
    - BA4558:-40°C 至 +85°C
    - BA4558R:-40°C 至 +105°C
    - 供电电压范围(分压供电):±4.0V 至 ±15V
    - 增益带宽积:2 MHz(@ RL=2kΩ)
    - 输出摆幅:±10V(RL≧2kΩ),±12V(RL≧10kΩ)
    - 输入失调电压:-0.5 mV 至 6 mV(@ 25°C)
    - 电源电流(典型值):3 mA 至 6 mA(@ RL=∞,所有运算放大器,VIN+=0V)
    - 总谐波失真:0.005%(@ 1kHz,VOUT=±10V,AV=20dB)
    - 增益带宽积:100 dB(@ 2kΩ,VOUT=±10V,Vicm=0V)
    - 差分输入电压:VCC-VEE+36V
    - 共模抑制比:70 dB 至 90 dB(@ Ri≦10kΩ)
    - 电源抑制比:76.3 dB 至 90 dB(@ Ri≦10kΩ)
    - 通道隔离度:105 dB(@ f=1kHz)

    产品特点和优势


    - 低噪声和低失真:具有低噪声和低失真特性,确保音频信号的质量。
    - 宽工作温度范围:BA4558R的工作温度范围更广,更适合极端环境下使用。
    - 内部ESD保护:内置静电放电保护,增加了产品的可靠性和耐用性。
    - 高可靠性:BA4558R系列具有更高的耐温性和抗静电能力,确保长期稳定运行。

    应用案例和使用建议


    - 音频前级放大:适用于需要高保真的音频前级放大电路中,能够有效降低噪声并提升音质。
    - 扬声器驱动:由于具备宽工作电压范围,可以满足不同功率扬声器的需求。
    - 工业控制:适用于需要高精度、低噪声信号处理的工业控制系统中。
    使用建议:在使用过程中,需注意环境温度的变化,特别是对于BA4558R,在较高温度环境下需要降低最大功耗,以防止过热损坏。同时,为了达到最佳效果,推荐使用低阻值负载电阻(如2kΩ)来保证输出电压的稳定性和准确度。

    兼容性和支持


    - 封装选项:提供多种封装形式,如SOP8、SSOP-B8、TSSOP-B8、MSOP8和SOP-J8,适用于不同的安装需求。
    - 支持服务:厂商提供详细的技术手册和参考设计,支持用户进行定制化设计和集成,同时也提供专业的技术支持和维护服务。

    常见问题与解决方案


    - Q1: 输出电压不稳定
    - A1: 检查电源电压是否符合要求,负载电阻是否合理。增加滤波电容可以提高稳定性。

    - Q2: 噪声较大
    - A2: 检查输入端是否有外部噪声源干扰,增加屏蔽措施或选择更低噪声版本的产品。

    - Q3: 运行温度异常
    - A3: 检查散热措施是否到位,确保散热片和环境通风良好。必要时调整电源电压以减少功耗。

    总结和推荐


    总体而言,ROHM的BA4558系列低噪声运算放大器具有卓越的性能和广泛的应用领域,特别适合对噪声和温度有严格要求的音频和工业应用。无论是从技术指标还是可靠性方面,它都能为用户提供可靠的选择。强烈推荐在需要高保真度和高性能的场景中使用这款产品。

BA4558RFV-E2参数

参数
典型输入噪声电压密度 12nV/rtHz
最大工作供电电压 30V
-3db带宽 -
典型增益带宽 2MHz
典型供电电流 3mA
电路数 2
典型压摆率 1V/μs
每个通道的输出电流 10mA
Vos - 输入偏置电压 500μV
通道数量 2
电流 - 输入偏置 60nA
放大器类型 General Purpose
最小工作供电电压 -
输出类型 -
CMRR - 共模抑制比 70dB
关闭 关闭
长*宽*高 3mm*4.4mm*1.05mm
通用封装 SSOP-8
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

BA4558RFV-E2厂商介绍

ROHM是一家全球知名的半导体制造商,总部位于日本京都。公司专注于开发和生产各种半导体产品,包括集成电路、分立元件、传感器等,广泛应用于汽车、工业、消费电子和通信等领域。

ROHM的主营产品可以分为以下几类:
1. 模拟产品:包括放大器、电源管理、接口等。
2. 逻辑产品:包括各种逻辑IC和存储器。
3. 传感器:包括光、温度、湿度等传感器。
4. 无线通信:包括蓝牙、Wi-Fi等无线通信模块。
5. 分立元件:包括二极管、晶体管等。

ROHM的优势在于:
1. 技术创新:ROHM不断研发新技术,提供高性能、低功耗的产品。
2. 品质保证:ROHM严格把控产品质量,提供可靠的解决方案。
3. 客户服务:ROHM提供全方位的技术支持和客户服务,满足客户需求。
4. 环保意识:ROHM注重环保,致力于开发绿色、节能的产品。

BA4558RFV-E2数据手册

厂牌 PDF简要描述 下载
ROHM 运算放大器 ROHM BA4558RFV-E2 BA4558RFV-E2数据手册

BA4558RFV-E2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.2765 ¥ 10.7864
10+ $ 0.774 ¥ 6.5399
25+ $ 0.6498 ¥ 5.4904
100+ $ 0.4774 ¥ 4.034
250+ $ 0.3696 ¥ 3.0663
1000+ $ 0.3208 ¥ 2.7104
2500+ $ 0.27 ¥ 2.2815
10000+ $ 0.209 ¥ 1.7656
20000+ $ 0.2079 ¥ 1.7568
库存: 4963
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 10.78
直接购买
加入购物车
