首页  >  产品百科  >  LM4565FVM-GTR

LM4565FVM-GTR

产品分类: 运算放大器
厂牌: ROHM
产品描述: 4.5mA 5V/μs 10MHz 100dB 关闭 160mA 2 2 ±18V 500μV 70nA General Purpose MSOP-8 贴片安装,黏合安装
供应商型号: A-LM4565FVM-GTR
供应商: 云汉优选
标准整包数: 1

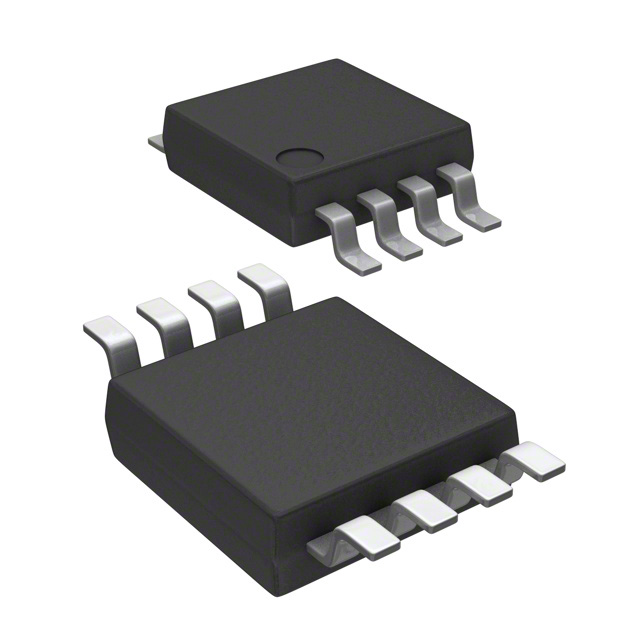

ROHM 运算放大器 LM4565FVM-GTR

LM4565FVM-GTR概述

    LM4565低噪声运算放大器技术手册

    产品简介


    LM4565低噪声运算放大器是罗姆公司(ROHM)设计的一款高性能运算放大器。它具有高电压增益和宽频带的特点,适用于音频应用和有源滤波器领域。这款运放以其低噪声特性(输入端噪声电压5 nV/√Hz)和极低总谐波失真(0.0002%)而著称,是音响设备和消费电子产品中的理想选择。

    技术参数


    | 参数 | 描述 | 典型值 | 单位 |

    | 电源电压 | VCC 和 VEE 之间的工作电压范围 | ±2 至 ±18 | V |
    | 工作温度范围 | 运行环境温度范围 | -40 至 +85 | °C |
    | 电压增益 | 负载电阻为2kΩ时的电压增益 | 100 | dB |
    | 增益带宽积 | 在负载电阻2kΩ条件下,频率为100kHz时的增益带宽 | 10 | MHz |
    | 输入端噪声电压 | 在输入端口的噪声电压 | 5 | nV/√Hz |
    | 输出端短路电流 | 输出端口可承受的最大电流 | 160 | mA |
    | 斜率速率 | 当负载电阻为2kΩ,电容为100pF时的输出电压变化速率 | 5 | V/μs |

    产品特点和优势


    1. 高电压增益和宽频带:LM4565能够提供高达100dB的电压增益,使其非常适合用于需要高精度信号处理的应用场合。
    2. 低噪声:具有低至5 nV/√Hz的输入端噪声电压,确保音频和滤波应用中的信号质量。
    3. 低总谐波失真:0.0002%的低总谐波失真,保证输出信号的纯净度。
    4. 优良的共模抑制比和电源抑制比:分别达到100dB和100dB,提高了电路的稳定性和可靠性。
    5. 小尺寸封装:提供多种封装形式,如SOP8、SOP-J8等,方便用户根据具体应用需求进行选择。

    应用案例和使用建议


    应用案例:
    1. 音频应用:例如音频前置放大器和均衡器。
    2. 消费电子:可用于各种家用电器的控制电路中。
    3. 有源滤波器:由于其高增益和低噪声特性,适合用于精密信号处理系统中的滤波器设计。
    使用建议:
    - 电源稳定性:确保供电电源的稳定性和清洁度,减少外部干扰对运算放大器的影响。
    - 正确选择封装:根据电路板布局和空间限制选择合适的封装形式。
    - 避免过载:避免电源电压超过绝对最大值,以防止损坏IC。

    兼容性和支持


    - 兼容性:LM4565与其他标准电源电压兼容,适用于大多数通用电路设计。
    - 技术支持:罗姆公司提供详尽的技术文档和支持服务,用户可以参考其网站获取更多帮助资料和技术咨询。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 电源电压不稳定 | 确保使用高质量稳压电源,增加去耦电容来平滑电源波动。 |
    | 过热问题 | 使用散热片或加大散热面积,以降低内部温度。 |
    | 输出不稳定 | 检查电路连接,确保所有引脚连接正确无误。 |

    总结和推荐


    LM4565低噪声运算放大器凭借其卓越的性能和广泛的应用范围,在音频设备和消费电子领域表现出色。其低噪声、高增益和宽频带特性使其成为众多高性能电路的理想选择。此外,多样化的封装形式也使得LM4565易于集成到不同类型的电子设备中。因此,我强烈推荐在需要高精度信号处理的应用中使用此产品。

LM4565FVM-GTR参数

参数
-3db带宽 -
输出类型 -
典型供电电流 4.5mA
CMRR - 共模抑制比 100dB
典型输入噪声电压密度 -
典型压摆率 5V/μs
每个通道的输出电流 160mA
最大工作供电电压 ±18V
典型增益带宽 10MHz
最小工作供电电压 -
电流 - 输入偏置 70nA
电路数 2
放大器类型 General Purpose
Vos - 输入偏置电压 500μV
关闭 关闭
通道数量 2
通用封装 MSOP-8
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

LM4565FVM-GTR厂商介绍

ROHM是一家全球知名的半导体制造商,总部位于日本京都。公司专注于开发和生产各种半导体产品,包括集成电路、分立元件、传感器等,广泛应用于汽车、工业、消费电子和通信等领域。

ROHM的主营产品可以分为以下几类:
1. 模拟产品:包括放大器、电源管理、接口等。
2. 逻辑产品:包括各种逻辑IC和存储器。
3. 传感器:包括光、温度、湿度等传感器。
4. 无线通信:包括蓝牙、Wi-Fi等无线通信模块。
5. 分立元件:包括二极管、晶体管等。

ROHM的优势在于:
1. 技术创新:ROHM不断研发新技术,提供高性能、低功耗的产品。
2. 品质保证:ROHM严格把控产品质量,提供可靠的解决方案。
3. 客户服务:ROHM提供全方位的技术支持和客户服务,满足客户需求。
4. 环保意识:ROHM注重环保,致力于开发绿色、节能的产品。

LM4565FVM-GTR数据手册

厂牌 PDF简要描述 下载
ROHM 运算放大器 ROHM LM4565FVM-GTR LM4565FVM-GTR数据手册

LM4565FVM-GTR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 6.1
100+ ¥ 3.4588
1500+ ¥ 2.1928
3000+ ¥ 1.6336
库存: 45
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 6.1
