IDT8535-01PGG

产品分类: 时钟缓存器

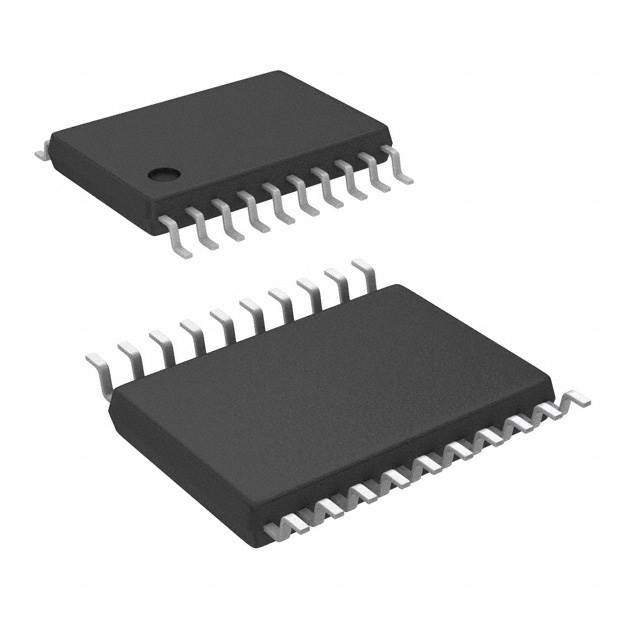

产品描述: 266MHz TSSOP-20 贴片安装 4.4mm(宽度)
供应商型号:
供应商:
标准整包数: 0
RENESAS ELECTRONICS 时钟缓存器 IDT8535-01PGG

IDT8535-01PGG概述

    IDT8535-01 低偏斜1-to-4 LVCMOS-to-3.3V LVPECL扇出缓冲器

    产品简介


    IDT8535-01 是一款低偏斜的高性能 1-to-4 LVCMOS-to-3.3V LVPECL 扇出缓冲器。这款产品适用于商业和工业温度范围内的应用。它具有四路差分 3.3V LVPECL 输出端口,支持将单端 LVCMOS 或 LVTTL 输入信号转换为 3.3V LVPECL 输出信号,广泛应用于高速数字通信系统中。

    技术参数


    - 输出频率: 最大输出频率可达 266MHz
    - 传播延迟: 最大 1.9ns
    - 输出偏斜: 最大 30ps
    - 部分间偏斜: 低至 150ps(最大)
    - 输入电压: LVCMOS 或 LVTTL 信号
    - 输出电压: LVPECL 接口电平
    - 供电电压: 3.3V
    - 封装: TSSOP
    - 适用温度范围: 商业级(0°C 至 +70°C),工业级(-40°C 至 +85°C)

    产品特点和优势


    - 高可靠性: 具有稳定的性能和良好的重复性,确保信号传输的一致性。
    - 低偏斜: 最大输出偏斜仅 30ps,保证高速信号传输时的稳定性和准确性。
    - 低功耗: 高效的设计使得功率消耗降低,延长设备使用寿命。
    - 灵活性: 支持 LVCMOS 和 LVTTL 输入,适应多种信号源。

    应用案例和使用建议


    - 应用场景: 适用于需要高频率、低偏斜和低功耗的高速数字通信系统中,如通信设备、网络设备和高性能计算平台。
    - 使用建议: 在进行电路设计时,需要注意正确连接输入和输出,确保负载匹配,以提高信号完整性。同时,根据实际应用场景调整供电电压和环境温度。

    兼容性和支持


    - 兼容性: IDT8535-01 可以与其他 LVPECL 器件配合使用,适用于不同类型的输入信号。
    - 支持: Integrated Device Technology 提供技术支持和服务,可以通过其官网获取更多帮助和支持。

    常见问题与解决方案


    - 问题1: 输出信号不稳定。
    - 解决方案: 检查输入信号质量和供电电压稳定性,确保负载匹配良好。
    - 问题2: 偏斜过大。
    - 解决方案: 检查电路板布局,确保所有信号线长度一致,避免信号传输过程中的延时不均。
    - 问题3: 无法正常工作。
    - 解决方案: 确认输入信号电平是否符合规范,检查电源连接和接地是否正确。

    总结和推荐


    IDT8535-01 是一款高效且可靠的 LVCMOS-to-3.3V LVPECL 扇出缓冲器,适用于多种高速数字通信系统的应用需求。其出色的性能和稳定性使其在市场上具备较强的竞争力。推荐给需要高性能、高可靠性的应用场景。

IDT8535-01PGG参数

参数
最小工作供电电压 -
最大工作供电电压 -
电路数 1
最大传播延迟时间 -
输入信号类型 -
输出信号类型 -
最大输入频率 266MHz
输出数量 -
差分 - 输入:输出 无,是
长*宽*高 4.4mm(宽度)
通用封装 TSSOP-20
安装方式 贴片安装
零件状态 停产
包装方式 管装

IDT8535-01PGG厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

IDT8535-01PGG数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 时钟缓存器 RENESAS ELECTRONICS IDT8535-01PGG IDT8535-01PGG数据手册

IDT8535-01PGG封装设计

查看详情并下载
Symbol
Footprint
3D Model
