8P34S2108NLGI

产品分类: 时钟缓存器
产品描述: 1.71V 1.89V 0.4ns 2GHz QFN 贴片安装 7mm(长度)*900μm(高度)
供应商型号: 972-8P34S2108NLGI
供应商: Mouser
标准整包数: 1

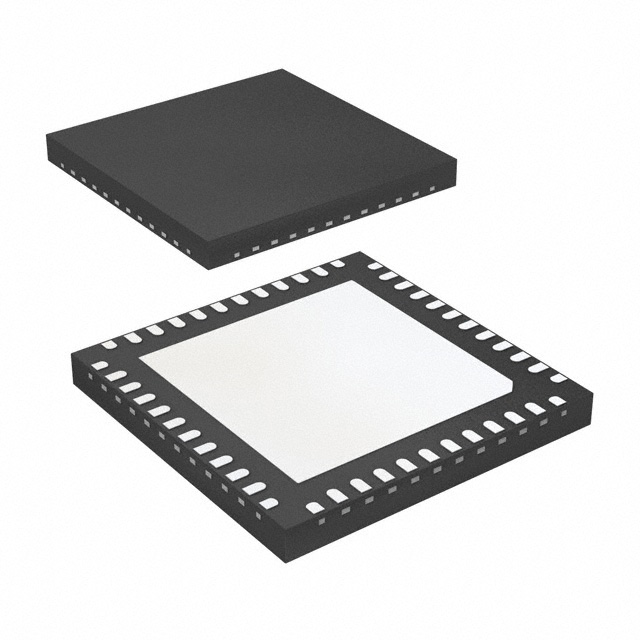

RENESAS ELECTRONICS 时钟缓存器 8P34S2108NLGI

8P34S2108NLGI概述


    产品简介


    8P34S2108 高性能低功耗双路1:8 LVDS输出缓冲器是一款专为高频率、极低附加相位噪声时钟和数据信号设计的高性能低功耗双路1:8低压差分信号(LVDS)输出缓冲器。其主要功能是实现1.8V/2.5V电压下的高可靠度和可重复性的时钟分配,广泛应用于各类需要高精度时钟信号传输的场合。

    技术参数


    - 输入电压范围: VDDA、VDDB = 1.8V ±5% 或 2.1V–2.7V
    - 输出幅度选择: 350mV、500mV 或 可选关闭
    - 最大输入时钟频率: 2GHz
    - 输出阻抗: 100Ω
    - 输出电压摆幅:
    - SELAA = SELAB = 0 时: 247mV 至 454mV
    - SELAA = SELAB 浮空时: 350mV 至 650mV
    - 输出偏差: 10ps (典型值)
    - 输出银行偏差: 20ps (典型值)
    - 加性相位抖动: RMS 45fs (典型值, fREF = 156.25MHz, 12kHz–20MHz)
    - 工作温度范围: -40°C 至 +85°C
    - 支持最高环境温度: +105°C

    产品特点和优势


    - 双重1:8低偏差、低加性抖动LVDS输出缓冲器
    - 通道间高隔离度, 减少噪声耦合
    - 匹配的交流特性, 两通道一致
    - 宽输入电压范围:支持1.8V和2.5V供电
    - 低功耗: 1.8V时典型电流消耗为280mA, 2.5V时为290mA
    - 引脚封装:无铅(RoHS 6), 48引脚VFQFPN封装
    - 可靠性强: 支持高温工作环境至+105°C

    应用案例和使用建议


    该产品广泛用于高性能的时钟分配系统,特别是在无线通信、光纤通信及高性能计算等领域。例如,在无线通信基站中,可以作为高性能时钟信号的分配和放大装置。使用时建议在接收到时钟信号后,通过适当的电路调整来确保信号完整性,特别是在输入信号为单端时,建议采用如图3所示的接线方法进行AC耦合,以满足VCMR的要求。

    兼容性和支持


    - 兼容性: 该产品支持LVDS、LVPECL和单端LVCMOS信号,适用于多种接口标准。
    - 厂商支持: Renesas Electronics Corporation提供全面的技术文档和支持,包括详细的用户手册和应用指南。

    常见问题与解决方案


    - Q: 如何设置输出幅度?
    - A: 通过SELAA和SELAB控制引脚可以方便地选择输出幅度。默认为500mV,也可以设置为350mV或完全关闭。

    - Q: 如何处理未使用的输入和输出引脚?
    - A: 差分输入CLK和nCLK可以浮空或接地,而未使用的VREFA和VREFB引脚也可以浮空。但推荐不连接任何迹线以减少干扰。

    总结和推荐


    8P34S2108凭借其优异的低功耗、高稳定性、低加性抖动和宽工作温度范围等特性,成为高频率、高精度时钟分配系统的理想选择。它不仅在可靠性上表现出色,而且在应用灵活性和性价比方面也有突出表现。因此,强烈推荐在需要高精度时钟信号传输的应用场景中使用。

8P34S2108NLGI参数

参数
最小工作供电电压 1.71V
最大工作供电电压 1.89V
电路数 2
输出信号类型 -
输出数量 16
差分 - 输入:输出
最大传播延迟时间 0.4ns
最大输入频率 2GHz
输入信号类型 -
长*宽*高 7mm(长度)*900μm(高度)
通用封装 QFN
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

8P34S2108NLGI厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

8P34S2108NLGI数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 时钟缓存器 RENESAS ELECTRONICS 8P34S2108NLGI 8P34S2108NLGI数据手册

8P34S2108NLGI封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 14.283 ¥ 120.6914
10+ $ 11.502 ¥ 97.1919
25+ $ 11.07 ¥ 93.5415
50+ $ 10.7244 ¥ 90.6212
100+ $ 10.7136 ¥ 90.5299
260+ $ 10.4055 ¥ 87.9265
520+ $ 10.185 ¥ 86.0633
库存: 102
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 120.69
