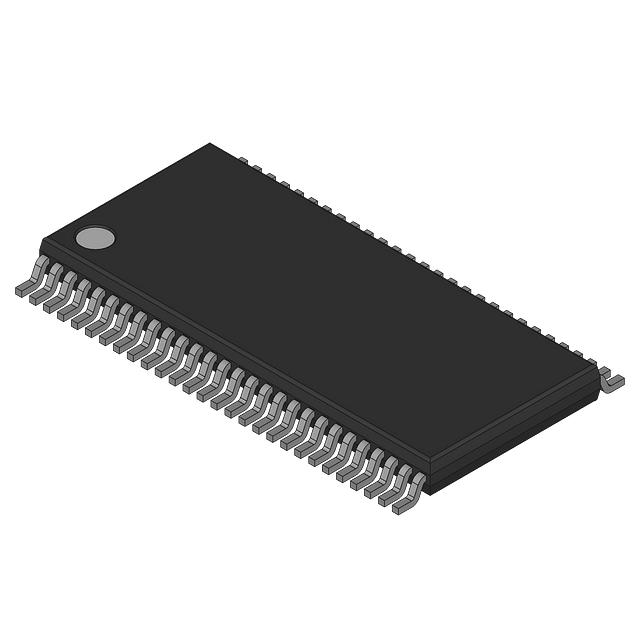

74ALVCH162827DGG118

产品分类: 时钟缓存器
厂牌: NXP SEMICONDUCTORS
产品描述:
供应商型号: Q-74ALVCH162827DGG118
供应商: 期货订购
标准整包数: 1
NXP SEMICONDUCTORS 时钟缓存器 74ALVCH162827DGG118

74ALVCH162827DGG118概述

    74ALVCH162827 20-bit Buffer/Line Driver 技术手册

    产品简介


    74ALVCH162827 是一款专为高速总线接口设计的20位缓冲/线路驱动器。该芯片采用非反相结构,并配备了30Ω终端电阻和三态控制功能。它能够有效地提供高性能的数据地址路径和总线驱动能力,适用于内存地址驱动、时钟驱动及总线接收器/发送器等应用场景。74ALVCH162827 的独特之处在于其高阻抗状态管理和低电感多 VCC 和 GND 引脚设计,这些特性确保了最小的噪声和接地反弹,使其成为高可靠性系统设计的理想选择。

    技术参数


    - 输出驱动电流:±12 mA(3.0 V)
    - 电源电压范围:2.3 V 至 3.6 V
    - 工作温度范围:-40 °C 至 +85 °C
    - 输出延迟时间(tPHL/tPLH):1.0 ns 至 4.6 ns(不同电压范围内)
    - 启用时间和禁用时间(ten/tdis):1.4 ns 至 6.4 ns(不同电压范围内)

    产品特点和优势


    - 低功耗CMOS技术:提供高效率的同时保持低功耗。
    - 直接兼容TTL电平:适用于广泛的电路系统。
    - 集成30Ω终端电阻:减少线路上的噪声,提高信号完整性。
    - 全面符合JEDEC标准:满足行业最高标准要求。
    - 高级ESD保护:支持HBM和CDM两种测试模式,具有超过2000 V的抗静电能力。

    应用案例和使用建议


    该芯片广泛应用于计算机存储系统、工业控制系统和电信设备中。对于使用案例,74ALVCH162827 可以作为多个并行数据路径的高效缓冲器。在实际使用过程中,为了实现最佳性能,建议确保输出使能引脚通过上拉电阻连接到VCC。此外,在电源开关期间,为避免误触发,应特别注意正确的配置和设计。

    兼容性和支持


    74ALVCH162827 与现有的TTL和CMOS逻辑电路完全兼容,可轻松集成到多种现有系统中。制造商提供了详尽的技术支持和文档资源,包括详细的参考设计指南和仿真工具,帮助客户加速开发流程。

    常见问题与解决方案


    - 问题一:如何正确设置电源电压?
    - 解答: 确保电源电压处于推荐的操作范围内(2.3 V 至 3.6 V),并且通过适当的上拉电阻连接到VCC。

    - 问题二:如何处理启用/禁用时的噪声问题?
    - 解答: 在设计中加入滤波电容以减少噪声干扰,并确保负载电阻和电容值符合推荐规格。

    总结和推荐


    74ALVCH162827是一款高度可靠且功能强大的20位缓冲/线路驱动器,适用于多种复杂的应用场景。其低功耗、高可靠性和良好的兼容性使其在市场上具备极强的竞争力。对于需要高性能缓冲和驱动能力的设计项目,强烈推荐使用此芯片。Nexperia公司提供的全面技术支持和丰富的文档资源将进一步助力用户的成功。

74ALVCH162827DGG118参数

参数
最小工作供电电压 -
最大工作供电电压 -
最大传播延迟时间 -
最大输入频率 -
输出数量 -
电路数 -
输出信号类型 -
差分 - 输入:输出 -
输入信号类型 -
通用封装 TSSOP
安装方式 贴片安装
包装方式 散装

74ALVCH162827DGG118厂商介绍

NXP Semiconductors是一家全球领先的半导体公司,总部位于荷兰。公司专注于提供高性能、安全和互联的解决方案,以推动智能生活和智能城市的发展。NXP的产品广泛应用于汽车、工业和物联网(IoT)、移动设备、通信基础设施等多个领域。

主营产品分类包括:
1. 微控制器(MCU):广泛应用于嵌入式系统,如智能家居、工业自动化等。
2. 射频(RF)和无线技术:包括NFC、蓝牙等,用于无线通信和数据传输。
3. 汽车电子:为汽车提供安全、连接和动力管理解决方案。
4. 安全解决方案:包括安全元件和软件,保护数据和交易安全。
5. 分立器件和传感器:用于各种检测和测量应用。

NXP Semiconductors的优势在于:
- 强大的研发能力:持续投入研发,推动技术创新。
- 广泛的产品线:提供多样化的产品,满足不同市场需求。
- 深厚的行业经验:在多个领域拥有丰富的经验和专业知识。
- 全球化布局:在全球范围内设有研发中心和生产基地,为客户提供本地化服务。

74ALVCH162827DGG118数据手册

厂牌 PDF简要描述 下载
NXP SEMICONDUCTORS 时钟缓存器 NXP SEMICONDUCTORS 74ALVCH162827DGG118 74ALVCH162827DGG118数据手册

74ALVCH162827DGG118封装设计

查看详情并下载
Symbol
Footprint
3D Model
