8SLVP2104ANBGI/W

产品分类: 时钟缓存器
产品描述: 2.375V 3.465V VFQFPN-28 贴片安装
供应商型号: 972-8SLVP2104ANBGI/W
供应商: Mouser
标准整包数: 1
RENESAS ELECTRONICS 时钟缓存器 8SLVP2104ANBGI/W

8SLVP2104ANBGI/W概述

    高性能差分双路LVPECL扇出缓冲器——8SLVP2104I

    1. 产品简介


    8SLVP2104I 是由Integrated Device Technology公司开发的一款高性能差分双路LVPECL(Low-Voltage Positive-Emitter-Coupled Logic)扇出缓冲器。它专为高频率、极低附加相位噪声时钟和数据信号的扇出设计。此产品适用于各种需要严格定义性能和重复性的时钟分配应用。具有两个可选的差分输入端口和四个低偏斜输出端口。集成的偏置电压参考使得单端信号易于与设备输入接口连接。该产品在低功耗和低附加相位噪声方面进行了优化。

    2. 技术参数


    - 电源电压范围:3.3V或2.5V
    - 最大输入频率:2GHz
    - 输出偏斜:8ps(典型值)
    - 传播延迟:270ps(最大值)
    - 低附加相位抖动,RMS:47fs(最大值)
    - 最大功耗电流:93mA(最大值)

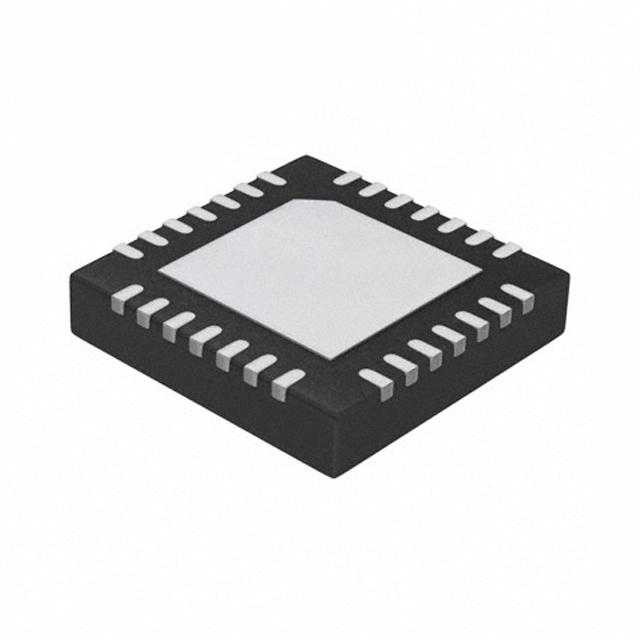

    - 封装形式:无铅(RoHS 6),28引脚VFQFN,5mm x 5mm x 0.75mm
    - 工作温度范围:-40°C到85°C

    3. 产品特点和优势


    - 双通道输出:提供两个1:4的低偏斜、低附加抖动LVPECL输出对
    - 支持多种输入类型:可接受LVDS、LVPECL、CML差分输入水平
    - 出色的低噪声特性:低附加相位抖动,有利于提升信号质量
    - 兼容多种电源电压:支持3.3V和2.5V供电
    - 优化的功率消耗:在满足高性能要求的同时实现低功耗

    4. 应用案例和使用建议


    该产品常用于高速时钟分布系统中,如网络通信设备、数据中心、测试仪器等。具体使用场景如下:
    - 网络通信设备:适用于高速以太网交换机中的时钟分配系统
    - 数据中心:可用于服务器和存储设备的时钟信号分配
    - 测试仪器:例如示波器、频谱仪等测试设备的信号传输
    使用建议:在使用单端LVCMOS信号时,应确保其幅度适中,避免交叉干扰。使用推荐的电路图(图1A和图1B)进行信号适配,有助于改善信号质量并减少干扰。

    5. 兼容性和支持


    - 兼容性:支持LVDS、LVPECL、CML及LVCMOS信号,具备良好的兼容性
    - 厂商支持:提供详细的文档和技术支持,便于用户进行调试和故障排除

    6. 常见问题与解决方案


    - 问题1:如何将单端LVCMOS信号转换为差分信号?
    - 解决方案:参考图1A或图1B所示的电路图,通过适当的电阻匹配来实现转换。

    - 问题2:信号传输过程中出现交叉干扰怎么办?
    - 解决方案:降低信号幅度,尤其在单端LVCMOS信号输入时,确保不会超过允许的最大电压范围。

    7. 总结和推荐


    综上所述,8SLVP2104I是一款高性能、低噪声的差分双路LVPECL扇出缓冲器,适合应用于高速时钟分配系统中。其出色的低噪声特性和广泛的电源电压兼容性使其在市场上具有很强的竞争力。如果您正在寻找一款能够提供稳定可靠时钟信号的器件,8SLVP2104I将是您的理想选择。

8SLVP2104ANBGI/W参数

参数
最小工作供电电压 2.375V
最大工作供电电压 3.465V
输出数量 -
最大输入频率 -
输出信号类型 -
差分 - 输入:输出
电路数 2
最大传播延迟时间 -
输入信号类型 -
通用封装 VFQFPN-28
安装方式 贴片安装
零件状态 在售

8SLVP2104ANBGI/W厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

8SLVP2104ANBGI/W数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 时钟缓存器 RENESAS ELECTRONICS 8SLVP2104ANBGI/W 8SLVP2104ANBGI/W数据手册

8SLVP2104ANBGI/W封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2500+ $ 5.145 ¥ 43.4753
库存: 0
起订量: 2500 增量: 1
交货地:
最小起订量为:2500
合计: ¥ 0
直接购买
加入购物车
