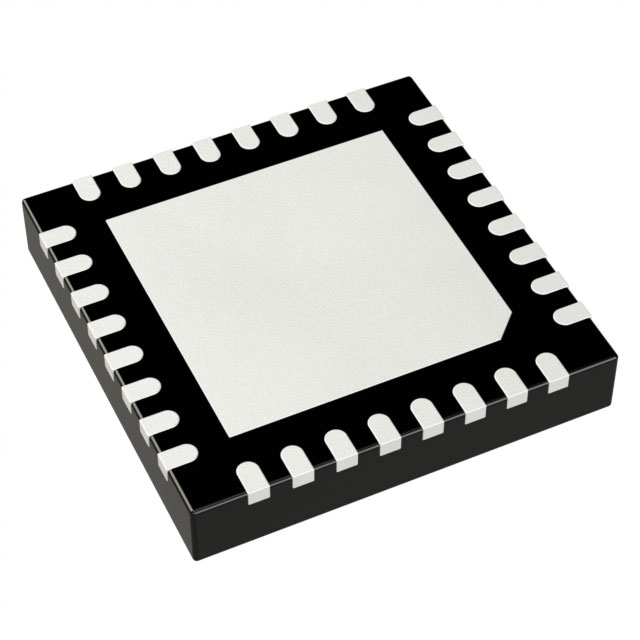

853S12AKILF

产品分类: 时钟缓存器
产品描述: 2.375V 3.465V 0.68ns 1.5GHz QFN 贴片安装 5mm(长度)*1mm(高度)
供应商型号: 800-1177-ND
供应商: Digi-Key
标准整包数: 1
RENESAS ELECTRONICS 时钟缓存器 853S12AKILF

853S12AKILF概述

    # ICS853S12I LVPECL Fanout Buffer 技术手册解读

    产品简介


    产品类型与功能
    ICS853S12I是一款低抖动偏移的1-to-12差分到3.3V/2.5V LVPECL扇出缓冲器,属于IDT公司的HiPerClockS™高性能时钟解决方案家族。其主要功能是接收单端或差分输入信号并将其转换为LVPECL标准的输出信号,支持高达1.5GHz的工作频率,适用于高精度时钟分配系统。
    应用领域
    ICS853S12I广泛应用于需要高精度、低抖动和高可靠性的场景,如通信设备、数据中心、工业自动化控制等领域,特别适合对信号完整性要求极高的场合。

    技术参数


    以下是ICS853S12I的主要技术参数:
    | 参数名称 | 最小值 | 典型值 | 最大值 | 单位 |

    | 输出频率 | - | 1.5 | - | GHz |
    | 输出抖动(RMS) | - | 0.06 | - | ps |
    | 输出偏移 | 50 | - | - | ps |
    | 偏移漂移 | 250 | - | - | ps |
    | 传播延迟 | 680 | - | - | ps |
    | 工作电压 | 2.5 | 3.3 | - | V |
    | 工作温度范围 | -40 | - | 85 | °C |

    产品特点和优势


    1. 多路输出:提供12组差分LVPECL输出,能够同时驱动多个负载。
    2. 宽输入兼容性:支持LVPECL、CML和SSTL等多种差分输入标准。
    3. 低抖动设计:典型抖动值仅为0.06ps,保证了信号传输的纯净度。
    4. 宽温工作范围:能够在-40°C至85°C环境下稳定运行,适用于各种严苛环境。
    5. 高可靠性:采用无铅封装,符合RoHS标准,确保环保且耐用。

    应用案例和使用建议


    应用案例
    ICS853S12I常用于构建高精度的时钟树,例如在高速网络交换机中作为主时钟分配芯片。它能够有效减少信号间的偏移,确保各分支路径上的时钟一致性。
    使用建议
    - 确保所有未使用的LVPECL输出保持浮空状态,避免不必要的电容加载。
    - 在单端输入模式下,需正确配置参考电压(VREF),以确保最佳性能。
    - 设计PCB时应考虑热管理和电气接地需求,增加热沉和散热通孔可以显著提高散热效率。

    兼容性和支持


    ICS853S12I与多种标准的差分信号接口兼容,包括LVPECL、CML和SSTL等。厂商提供了详尽的技术文档和支持服务,帮助用户快速上手并解决问题。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 输出信号失真 | 检查负载阻抗匹配是否正确,调整至50Ω。 |
    | 偏移过大 | 调整输入信号源的摆幅和共模电压。 |
    | 功耗过高 | 降低工作电压至推荐范围内,或者优化负载连接方式。 |

    总结和推荐


    ICS853S12I凭借其出色的性能指标和灵活的应用能力,在高精度时钟分配领域表现出色。对于追求极致信号完整性和稳定性的应用场景,该产品无疑是理想的选择。因此,我们强烈推荐此款LVPECL扇出缓冲器给相关领域的工程师和技术人员。

853S12AKILF参数

参数
最小工作供电电压 2.375V
最大工作供电电压 3.465V
电路数 1
输入信号类型 -
差分 - 输入:输出
输出信号类型 -
最大传播延迟时间 0.68ns
输出数量 12
最大输入频率 1.5GHz
长*宽*高 5mm(长度)*1mm(高度)
通用封装 QFN
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘
