74AVC9112DCH

产品分类: 时钟缓存器
厂牌: NEXPERIA
产品描述: 800mV 3.6V 31ns VSSOP-8 贴片安装,黏合安装 2.3mm(宽度)
供应商型号: A-74AVC9112DCH
供应商: 云汉优选
标准整包数: 10

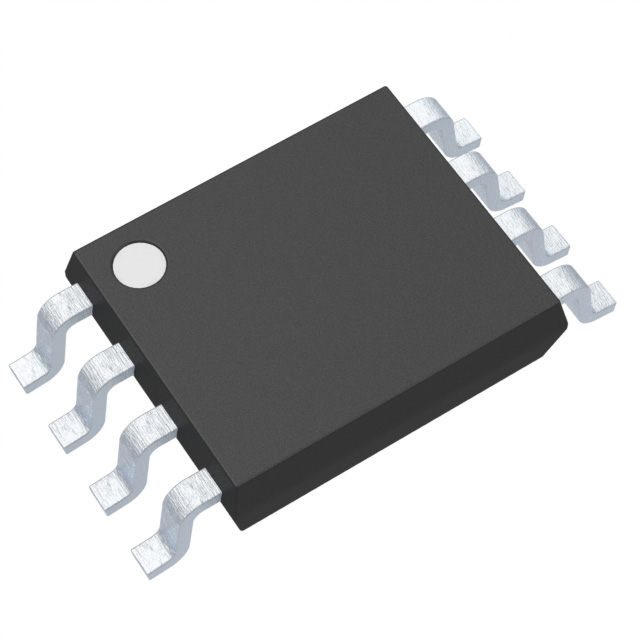

NEXPERIA 时钟缓存器 74AVC9112DCH

74AVC9112DCH概述

    74AVC9112 1-to-4 Fan-Out Buffer

    产品简介


    74AVC9112 是一款适用于时钟分配的1-to-4扇出缓冲器。它集成了一个数据输入端(A)、四个数据输出端(Yn)和一个输出使能端(OE)。该器件的工作电压范围为0.8 V到3.6 V,通过拉低OE引脚可使所有输出被下拉电阻拉至低电平,从而实现输出禁用功能。

    技术参数


    74AVC9112 的主要技术参数如下:
    - 电源电压范围:0.8 V 至 3.6 V
    - 最大数据传输率:
    - 3.3 V 时为 380 Mbit/s
    - 2.5 V 时为 200 Mbit/s
    - 1.8 V 时为 200 Mbit/s
    - 1.5 V 时为 150 Mbit/s
    - 1.2 V 时为 100 Mbit/s
    - 输入保护电压:最高可达3.6 V
    - 工作温度范围:-40°C 至 +85°C 或 -40°C 至 +125°C
    - 封装形式:
    - VSSOP8:塑料薄型小外形封装,8个引脚,宽度2.3 mm
    - XSON8:极薄小外形无引脚封装,8个终端,尺寸1 x 1.95 x 0.5 mm

    产品特点和优势


    74AVC9112 具备多项显著的特点和优势:
    - 宽泛的供电电压范围:支持从0.8 V 到 3.6 V 的电源电压,适应多种应用场景。
    - 符合JEDEC标准:符合多种JEDEC标准,如JESD8-12, JESD8-11, JESD8-7, JESD8-5, 和 JESD8-B。
    - 出色的静电防护能力:高人体模型(HBM)静电放电耐受性超过8 kV;带电器件模型(CDM)耐受性超过1000 V。
    - 宽泛的数据速率支持:在不同电源电压下提供不同的数据速率,满足多种高速数据传输需求。
    - 高可靠性:最大数据传输速率高达380 Mbit/s,在严苛的应用环境下依然稳定可靠。
    - 宽泛的工作温度范围:确保在极端温度下的正常运行。

    应用案例和使用建议


    74AVC9112 在各种应用场景中表现出色,例如:
    - 时钟分配系统:适用于需要时钟信号分配的电路设计。
    - 高速数据传输系统:可在多种高速通信接口中作为信号缓冲器使用。
    - 工业控制系统:可用于复杂工业自动化设备中的信号调节和放大。
    使用建议:
    - 确保电源电压稳定在0.8 V 至 3.6 V 范围内,避免电压过高或过低影响器件性能。
    - 在时钟分布系统中,使用时应考虑线路布局,避免长线效应导致信号衰减或干扰。
    - 设计时应考虑散热问题,特别是在高温环境下使用时,确保良好的热管理。

    兼容性和支持


    74AVC9112 可以方便地与其他标准逻辑器件集成使用。供应商 Nexperia 提供全面的技术支持和售后保障服务,确保客户在使用过程中遇到任何问题都能得到及时有效的解决。

    常见问题与解决方案


    1. 问:74AVC9112 是否可以用于低功耗系统?
    - 答:是的,该器件具有低静态电流特性(最大值为50 μA),非常适合低功耗系统的设计。
    2. 问:74AVC9112 的最大工作频率是多少?
    - 答:在3.3 V 下,最大数据传输率为380 Mbit/s,在不同电源电压下有不同的最大频率,具体参考技术参数。
    3. 问:74AVC9112 如何禁用输出?
    - 答:通过将OE引脚拉低来禁用所有输出。当OE为低电平时,输出将被内部下拉电阻拉低。

    总结和推荐


    74AVC9112 是一款高性能的1-to-4扇出缓冲器,适合于多种高速数字电路设计。它的高可靠性、宽泛的工作温度范围和优异的数据传输性能使其成为广泛应用的理想选择。对于需要高速时钟分配或数据传输的系统设计,强烈推荐使用74AVC9112。该器件能够提供可靠的性能,满足现代电子系统对高可靠性和高性能的需求。

74AVC9112DCH参数

参数
最小工作供电电压 800mV
最大工作供电电压 3.6V
输出数量 4
最大输入频率 -
输出信号类型 -
差分 - 输入:输出
电路数 1
最大传播延迟时间 31ns
输入信号类型 -
长*宽*高 2.3mm(宽度)
通用封装 VSSOP-8
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

74AVC9112DCH厂商介绍

Nexperia是一家全球领先的半导体公司,专注于设计、制造和销售广泛的小信号分立器件、逻辑芯片和功率MOSFETs。公司成立于2017年,总部位于荷兰,是全球最大的分立元件制造商之一。

Nexperia的主要产品分类包括:
1. 分立器件:包括二极管、晶体管、MOSFETs等。
2. 逻辑芯片:包括低功耗逻辑、标准逻辑、高速逻辑等。
3. 功率MOSFETs:包括低压、中压和高压MOSFETs。

Nexperia的产品广泛应用于汽车、工业、计算、消费电子等领域。在汽车领域,Nexperia的产品被用于动力总成、车身控制、安全系统等;在工业领域,产品被用于电机控制、电源管理等;在计算领域,产品被用于服务器、存储设备等;在消费电子领域,产品被用于手机、电脑、家电等。

Nexperia的优势在于:
1. 产品种类丰富,覆盖小信号分立器件、逻辑芯片和功率MOSFETs等。
2. 技术领先,拥有先进的制造工艺和封装技术。
3. 品质可靠,产品通过严格的质量控制和测试。
4. 客户服务好,提供快速响应和技术支持。
5. 供应链稳定,拥有全球布局的生产基地和物流网络。

74AVC9112DCH数据手册

厂牌 PDF简要描述 下载
NEXPERIA 时钟缓存器 NEXPERIA 74AVC9112DCH 74AVC9112DCH数据手册

74AVC9112DCH封装设计

查看详情并下载
Symbol
Footprint
3D Model
