831724AKILF

产品分类: 时钟缓存器
产品描述: 3V 3.6V 3.9ns@ 3V to 3.6V 350MHz 差分 VFQFPN-32 贴片安装 5mm(长度)
供应商型号: 800-3151-ND
供应商: Digi-Key
标准整包数: 1

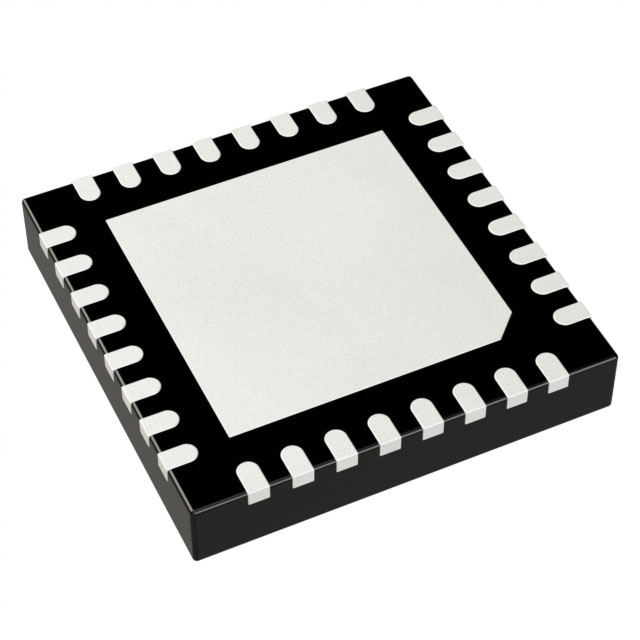

RENESAS ELECTRONICS 时钟缓存器 831724AKILF

831724AKILF概述

    831724 高性能差分 HCSL 时钟/数据多路复用器和扇出缓冲器

    1. 产品简介


    831724 是一款高性能的差分HCSL时钟/数据多路复用器和扇出缓冲器。该设备设计用于高频率时钟和数据信号的多路复用和扇出分配。它具备两个可选的差分输入端口,选择后的输入信号会分布到四个低偏斜差分HCSL输出端口。每个输入对可以接受HCSL、LVDS和LVPECL电平。这款器件可以在3.3V电源供电下工作,并保证输入、输出到输出及芯片到芯片的偏斜特性,使其成为需要良好定义性能和重复性的时钟和数据分配应用的理想选择。此外,831724还支持PCI Express一代(Gen 1)、二代(Gen 2)和三代(Gen 3)时钟信号的多路复用和分配。

    2. 技术参数


    - 输入/输出频率:最大输入/输出时钟频率为350MHz;最大输入/输出数据速率为700Mbps(NRZ)
    - 电平兼容性:支持HCSL、LVDS和LVPECL电平
    - 控制输入:LVCMOS接口电平
    - 电气特性:符合PCI Express Gen 1、2、3的抖动标准
    - 输入偏斜:最大165ps
    - 输出偏斜:最大175ps
    - 芯片到芯片偏斜:最大450ps
    - 供电电压:全3.3V供电
    - 工作温度范围:-40°C至85°C
    - 封装形式:无铅(符合RoHS 6)

    3. 产品特点和优势


    - 高可靠性:保证了输入、输出到输出及芯片到芯片的偏斜特性
    - 多功能性:支持多种输入电平(HCSL、LVDS和LVPECL),适合各种应用场景
    - 高集成度:集成了2:1差分时钟/数据多路复用和四个差分HCSL输出
    - 广泛兼容性:兼容PCI Express Gen 1、2和3,确保了广泛的适用性
    - 高性价比:具有优秀的性能和可靠性,同时价格合理

    4. 应用案例和使用建议


    - 应用案例:适用于PCI Express一代、二代和三代时钟信号的多路复用和分配
    - 使用建议:
    - 在设计电路时,应根据具体的应用需求选择合适的输入电平,并确保所有输入端口满足VPP和VCMR的要求
    - 确保电源电压稳定在3.3V±0.3V范围内,以避免电源电压波动影响器件性能
    - 考虑到差分输出可能对噪声敏感,建议使用低噪声电源和滤波器,以减少干扰
    - 在实际应用中,应注意输出和输入之间的阻抗匹配,以减小反射和衰减,提高信号完整性

    5. 兼容性和支持


    - 兼容性:831724与多种差分信号驱动器兼容,如LVDS、LVPECL和HCSL驱动器
    - 支持:Integrated Device Technology提供详细的技术文档和应用指南,确保用户能够充分理解和正确使用该器件。此外,公司还提供技术支持和售后服务,帮助用户解决使用过程中遇到的问题

    6. 常见问题与解决方案


    - 问题1:如何选择合适的输入电平?
    - 解决方案:查看器件的数据手册,根据应用需求选择合适的输入电平。通常,选择HCSL、LVDS或LVPECL电平,以满足系统要求
    - 问题2:如何进行正确的阻抗匹配?
    - 解决方案:遵循器件的数据手册中的推荐源端匹配方式,并确保所有的信号传输线阻抗匹配。例如,在点对点连接中,可以使用串联电阻和终端电阻进行匹配
    - 问题3:如何处理噪声干扰?
    - 解决方案:建议使用滤波器减少噪声干扰,同时确保良好的接地和屏蔽措施,以提高系统的抗干扰能力

    7. 总结和推荐


    831724是一款高性能的差分HCSL时钟/数据多路复用器和扇出缓冲器,适用于需要高精度和可靠性的时钟和数据分配应用。其丰富的功能、出色的性能和广泛的兼容性使其在市场上具有很强的竞争力。对于需要高频率时钟和数据信号处理的应用,强烈推荐使用831724。

831724AKILF参数

参数
最小工作供电电压 3V
最大工作供电电压 3.6V
电路数 1
输入信号类型 差分
输出数量 4
输出信号类型 -
差分 - 输入:输出
最大输入频率 350MHz
最大传播延迟时间 3.9ns@ 3V to 3.6V
长*宽*高 5mm(长度)
通用封装 VFQFPN-32
安装方式 贴片安装
应用等级 工业级
零件状态 停产
包装方式 托盘

831724AKILF厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

831724AKILF数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 时钟缓存器 RENESAS ELECTRONICS 831724AKILF 831724AKILF数据手册
