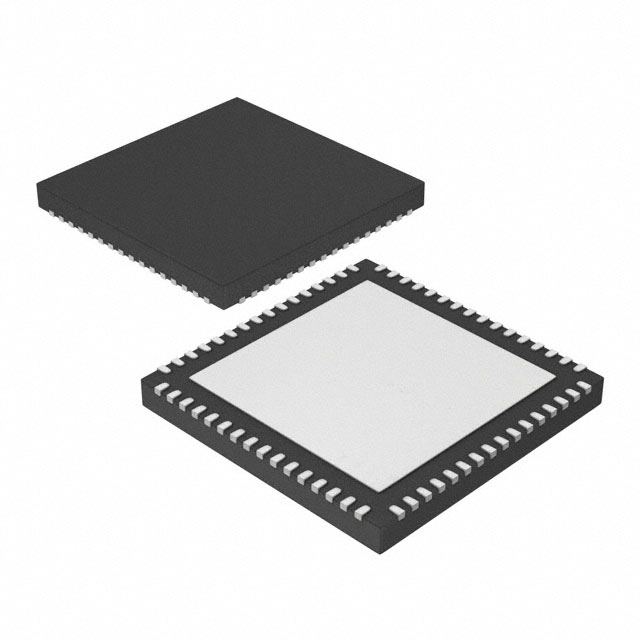

9ZXL1231AKLF

产品分类: 时钟缓存器
产品描述: 1.05V 3.3V 0.05ns 150MHz QFN-64 贴片安装 9mm(长度)*900μm(高度)
供应商型号: 972-9ZXL1231AKLF
供应商: Mouser
标准整包数: 1
RENESAS ELECTRONICS 时钟缓存器 9ZXL1231AKLF

9ZXL1231AKLF概述


    产品简介


    9ZXL1231 - 12-output DB1200ZL
    9ZXL1231 是一款高性能的电子元器件,特别设计用于满足 Intel DB1200ZL 规格的要求,包括对 Intel CPU 的低漂移要求。该产品适用于多种应用场景,包括 Romley、Grantley 和 Purley 服务器的缓冲器、固态存储和 PCIe 接口。

    技术参数


    - 输出特性:
    - 12 个低功耗(LP)HCSL 输出对

    - 关键规格:
    - 循环到循环抖动 < 50 ps
    - 输出到输出偏斜 < 50 ps
    - 输入到输出延迟变化 < 50 ps
    - PCIe Gen3 相位抖动 < 1.0 ps RMS
    - 相位抖动:QPI/UPI >= 9.6 GB/s < 0.2 ps RMS

    产品特点和优势


    - 低功耗推挽式 HCSL 输出: 消除 24 个电阻,节省 41 mm² 的面积。
    - 引脚兼容 9ZX21201: 易于实现超过 50% 的功率节省。
    - 空间节约型 64 引脚 VFQFPN 封装。
    - 固定反馈路径: 0 ps 输入到输出延迟。
    - 9 个可选 SMBus 地址: 多个设备可以共享同一 SMBus 分段。
    - 12 个 OE# 引脚: 每个输出的硬件控制。
    - PLL 或旁路模式: PLL 可以去抖动输入时钟。
    - 可选 PLL 带宽: 最小化下游 PLL 的抖峰。
    - 符合扩展频谱: 跟踪扩展输入时钟,降低 EMI。

    应用案例和使用建议


    - 应用案例: 该产品适用于 Romley、Grantley 和 Purley 服务器的缓冲器、固态存储和 PCIe 接口。
    - 使用建议:
    - 确保在系统设计阶段正确连接各个输出对(例如,DIF0/DIF0#),并正确配置 PLL 模式和带宽设置。
    - 在系统调试过程中,监测输入到输出的延迟和输出到输出的偏斜,确保它们在容许范围内。
    - 在使用 SMBus 接口时,注意 SMBus 的地址配置和通信速率限制。

    兼容性和支持


    - 兼容性: 该产品与现有的 SMBus 设备和其他支持 SMBus 的设备兼容。
    - 支持和维护: 制造商提供详细的技术文档和支持服务,包括在线论坛和技术热线。

    常见问题与解决方案


    - 问题: 无法正常启动。
    - 解决方案: 检查电源电压和复位信号是否正确。

    - 问题: 输出信号不稳定。
    - 解决方案: 检查外部电路和负载电容是否在推荐范围之内。
    - 问题: SMBus 通信失败。
    - 解决方案: 确认 SMBus 地址配置正确,并且 SMBus 信号线没有过多的噪声。

    总结和推荐


    9ZXL1231 是一款集成了多种高级特性的高性能电子元器件。它的低功耗、高集成度和广泛的应用范围使其成为许多高端服务器和存储系统的理想选择。总体而言,它是一款值得推荐的产品,特别是在需要高性能和低功耗的环境中。

9ZXL1231AKLF参数

参数 值
最小工作供电电压 1.05V
最大工作供电电压 3.3V
输入信号类型 -
电路数 1
最大输入频率 150MHz
差分 - 输入:输出 是
输出数量 12
输出信号类型 -
最大传播延迟时间 0.05ns
长*宽*高 9mm(长度)*900μm(高度)
通用封装 QFN-64
安装方式 贴片安装
应用等级 商业级
零件状态 在售
包装方式 托盘装
