8533AGI-01LFT

产品分类: 时钟缓存器
产品描述: 3.135V 3.465V 1.5ns 650MHz TSSOP-20 贴片安装,黏合安装 6.5mm*4.4mm*1mm
供应商型号: 8533AGI-01LFT
供应商: 云汉优选
标准整包数: 1

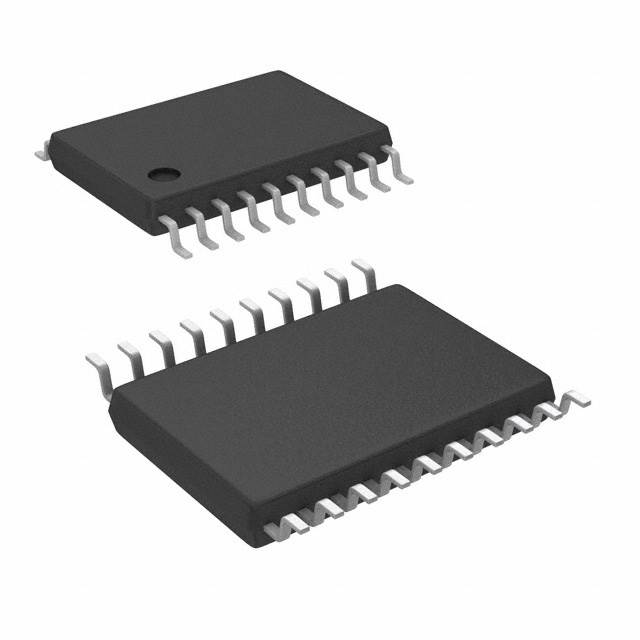

RENESAS ELECTRONICS 时钟缓存器 8533AGI-01LFT

8533AGI-01LFT概述


    产品简介


    产品类型与主要功能
    8533I-01 是一款低偏斜、高性能的1-4路差分至3.3V LVPECL扇出缓冲器(Low Skew, 1-to-4 Differential-to-3.3V LVPECL Fanout Buffer)。这款缓冲器能够将单端输入信号转换为3.3V LVPECL电平输出,并具备两个可选的时钟输入。
    应用领域
    该产品适用于需要严格控制时序和重复性的应用场合,如通信系统、数据中心、工业自动化等领域。特别是在那些要求高速传输和高可靠性数据处理的应用场景中表现尤为出色。

    技术参数


    - 输出特性:四个差分3.3V LVPECL输出
    - 输入选择:可选差分CLK, nCLK或LVPECL时钟输入
    - 最大输出频率:650 MHz
    - 输出偏斜:最大30 ps
    - 部件间偏斜:最大150 ps
    - 传播延迟:CLK/nCLK时最大1.5 ns,PCLK/nPCLK时最大1.0 ns
    - 加性相位抖动(RMS):0.060 ps(典型值)
    - 工作温度范围:-40°C 至 85°C
    - 供电电压:3.3V ±5%
    - 电源电流:52 mA(典型值)

    产品特点和优势


    8533I-01 在技术上具有显著优势,包括:
    - 高性能输出,确保精确的时间同步。
    - 灵活的输入选项,可适应多种标准输入信号。
    - 优异的偏斜和相位抖动性能,确保信号的稳定性和准确性。
    - 广泛的工作温度范围,适合各种严苛环境下的应用。

    应用案例和使用建议


    应用案例
    8533I-01 的典型应用场景包括数据中心内的高速数据传输、通信系统中的时钟分配网络等。例如,在一个大型数据中心内,该缓冲器可用于协调多个服务器之间的数据同步,以确保高效的数据传输。
    使用建议
    为了充分发挥8533I-01的优势,应合理配置输入信号,确保满足其输入电压和负载的要求。此外,建议在使用时注意输入端的匹配阻抗设计,以最大化工作频率并减少信号失真。

    兼容性和支持


    - 兼容性:8533I-01 可以与多种不同类型的驱动器兼容,包括LVDS、LVPECL、LVHSTL、SSTL和HCSL。具体兼容性需根据不同的驱动器型号进行确认。
    - 支持和维护:厂商提供详细的技术文档和应用指南,有助于用户更好地理解和使用该产品。同时,技术支持团队可以提供专业的帮助,解决使用过程中遇到的各种问题。

    常见问题与解决方案


    - 问题:如何配置输入信号以达到最佳性能?
    - 解答:应确保输入信号满足 VPP 和 VCMR 的要求,并使用正确的匹配阻抗设计。
    - 问题:如何正确接地未使用的输入引脚?
    - 解答:未使用的输入引脚应悬空或连接到适当的内部下拉电阻。例如,可以通过一个1kΩ的电阻连接到地。
    - 问题:在何种情况下输出会出现偏斜?
    - 解答:输出偏斜通常发生在信号频率接近最大值时,或者在输入信号不满足要求的情况下。

    总结和推荐


    8533I-01 以其卓越的性能、广泛的应用范围和灵活的兼容性,成为高性能数据传输和时钟分配的理想选择。通过合理的配置和使用,用户可以在多种严苛环境中获得可靠的性能。因此,我们强烈推荐这一产品用于需要高度同步和精确时间控制的应用场合。

8533AGI-01LFT参数

参数
最小工作供电电压 3.135V
最大工作供电电压 3.465V
电路数 1
输出数量 4
最大传播延迟时间 1.5ns
输出信号类型 -
最大输入频率 650MHz
输入信号类型 -
差分 - 输入:输出
长*宽*高 6.5mm*4.4mm*1mm
通用封装 TSSOP-20
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

8533AGI-01LFT厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

8533AGI-01LFT数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 时钟缓存器 RENESAS ELECTRONICS 8533AGI-01LFT 8533AGI-01LFT数据手册

8533AGI-01LFT封装设计

查看详情并下载
Symbol
Footprint
3D Model
