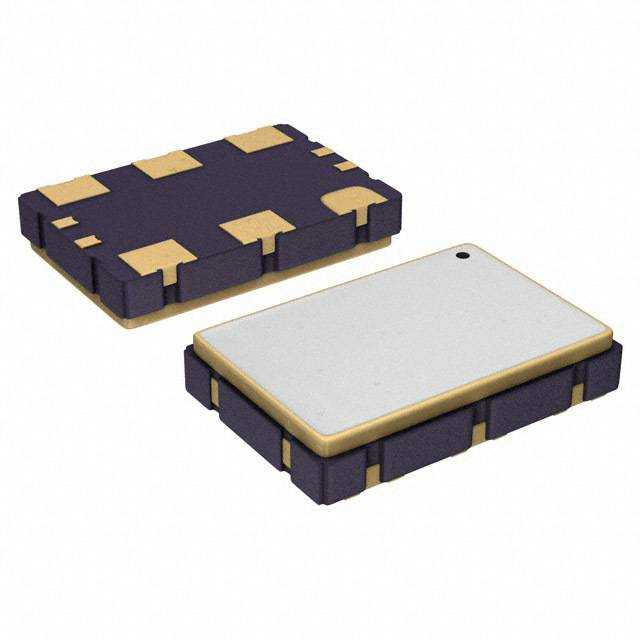

8N4Q001KG-1020CDI

产品分类: 可编程振荡器
产品描述: 106.25MHz,125MHz,156.25MHz,212.5MHz CLCC-10 贴片安装 7mm*5mm*1.55mm
供应商型号: FL-8N4Q001KG-1020CDI
供应商: 海外现货
标准整包数: 1
RENESAS ELECTRONICS 可编程振荡器 8N4Q001KG-1020CDI

8N4Q001KG-1020CDI概述


    产品简介


    IDT8N4Q001 Quad-Frequency Programmable Clock Oscillator
    IDT8N4Q001是一款多功能四频率可编程时钟振荡器,具有高度灵活的频率编程能力。该器件采用IDT第四代FemtoClock® NG技术,提供高时钟频率和低相位噪声性能。IDT8N4Q001的工作电压为2.5V或3.3V,封装在一个小尺寸的无铅(RoHS 6)10引脚陶瓷5mm x 7mm x 1.55mm封装中。这款器件不仅在无线基础设施、电信和网络终端设备中广泛应用,还能满足多种高要求的应用场景。

    技术参数


    - 供电电压: 2.5V 或 3.3V ±5%
    - 输出频率范围:
    - 15.476MHz 至 866.67MHz
    - 975MHz 至 1,300MHz
    - 频率步长: 435.9Hz ÷ N (N为PLL输出分频器)
    - 电源电流:
    - 3.3V 时 160mA
    - 2.5V 时 155mA
    - 相位噪声:
    - 单边带相位噪声,100Hz偏移处 -94.7 dBc/Hz
    - 单边带相位噪声,1MHz偏移处 -138.9 dBc/Hz
    - 输入容抗: 5.5 pF
    - 相位抖动:
    - 典型值:0.253ps (156.25MHz, 整数PLL反馈配置)
    - 典型值:0.263ps (156.25MHz, 分数PLL反馈配置)
    - 工作温度范围: -40°C 至 85°C
    - 启动时间: 20ms
    - 频率设定时间: 470µs

    产品特点和优势


    - 灵活性高: 可通过I2C接口编程设置输出频率,且支持四种出厂预设频率。
    - 频率精度高: 频率分辨率高达435.9Hz ÷ N,确保了输出频率的高度准确。
    - 低相位噪声: 采用FemtoClock® NG技术,显著降低相位噪声,提升了信号完整性。
    - 宽工作温度范围: 支持广泛的温度范围,适用于各种严苛环境。
    - 高可靠性: 全面测试和认证,保证长期稳定运行。

    应用案例和使用建议


    应用案例:
    - 无线基础设施: 如基站设备,需高精度时钟源来保持同步。
    - 电信设备: 如路由器和交换机,需要稳定可靠的时钟信号。
    - 网络设备: 如服务器和数据中心,确保高速数据传输的同步性。
    使用建议:
    - 在设计电路时,确保电源电压在规定的范围内波动,以避免影响输出频率的稳定性。
    - 为了提高信号质量,可以考虑使用推荐的LVDS端接方式,减少反射和干扰。

    兼容性和支持


    IDT8N4Q001支持标准的LVDS通信协议,与其他符合LVDS标准的器件兼容。制造商提供了详尽的技术文档和支持,包括编程指南、测试文档等,以帮助用户进行快速集成和故障排除。

    常见问题与解决方案


    1. 问题: 输出频率不稳定
    - 解决办法: 检查电源电压是否在规定范围内,确认是否正确连接所有控制引脚。

    2. 问题: 相位抖动过大
    - 解决办法: 确保正确的寄存器配置和适当的PLL参数设置。

    3. 问题: 无法通过I2C接口编程
    - 解决办法: 检查I2C总线的连接是否正确,尝试使用示波器确认信号是否正常。

    总结和推荐


    综合评估:
    - 优点: 高度灵活的频率编程能力、低相位噪声、宽工作温度范围、可靠性高等优点使IDT8N4Q001成为一款出色的时钟振荡器。
    - 推荐: 综合来看,IDT8N4Q001是一款非常适合无线基础设施、电信和网络终端设备的高性能时钟振荡器。强烈推荐给需要高精度时钟源的系统设计师。

8N4Q001KG-1020CDI参数

参数
负载电容 -
最大电源电流 -
频率稳定性 -
扩频带宽 -
频率 106.25MHz,125MHz,156.25MHz,212.5MHz
最大工作电压 -
最小工作电压 -
输出格式 -
长*宽*高 7mm*5mm*1.55mm
通用封装 CLCC-10
安装方式 贴片安装
零件状态 在售
包装方式 托盘

8N4Q001KG-1020CDI厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。
