首页  >  产品百科  >  ISL9307IRTAANFZ-T

ISL9307IRTAANFZ-T

产品分类: 其他稳压器
产品描述: Step-Down (Buck) Synchronous (2),Linear (LDO) (2) QFN 贴片安装,黏合安装 4mm*4mm*750μm
供应商型号: Q-ISL9307IRTAANFZ-T
供应商: 期货订购
标准整包数: 6000

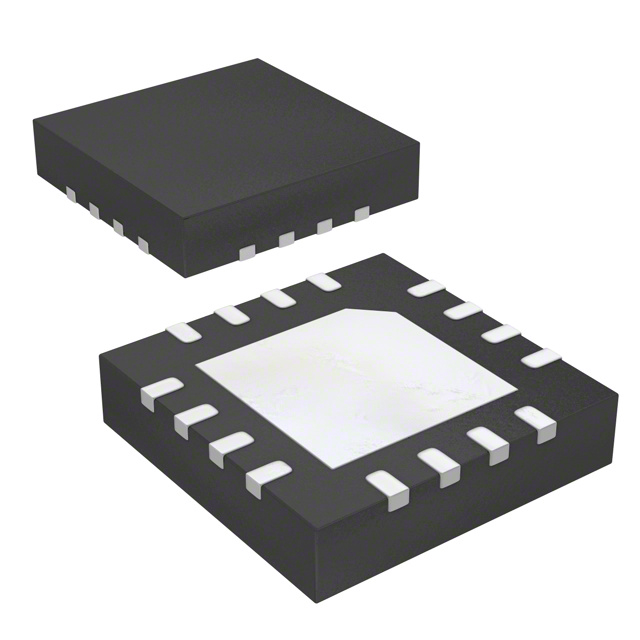

RENESAS ELECTRONICS 其他稳压器 ISL9307IRTAANFZ-T

ISL9307IRTAANFZ-T概述


    产品简介


    ISL9307是一款集成式迷你电源管理集成电路(mini-PMIC),特别适用于需要低电压微处理器供电的应用,或需为多个电压轨供电的设备。其主要特点在于可将单个锂离子电池或锂聚合物电池作为输入源。ISL9307集成了两个高效率的3MHz同步降压转换器(DCD1和DCD2)及两个低输入低压差线性稳压器(LDO1和LDO2)。
    该产品广泛应用于多种便携设备,如手机、智能手机、PDA、便携媒体播放器、便携仪器等,特别是在由单节锂离子或锂聚合物电池供电的设备中,以及DSP核心电源应用。

    技术参数


    - 输入电压范围
    - DCD1/DCD2:2.5V至5.5V
    - VINLDO:1.5V至5.5V
    - 可调输出电压范围
    - VODCD1/VODCD2:0.8V至VIN
    - 低功耗
    - 在跳频模式下IQ典型值为50μA;每个使能的LDO为20μA
    - 保护机制
    - 过电流保护
    - 短路保护
    - 低压锁定(UVLO)
    - 热关机
    - 物理规格
    - 尺寸:4mm x 4mm,16 Ld TQFN封装
    - 其他参数
    - 工作温度范围:-40°C 至 +85°C

    产品特点和优势


    ISL9307的主要优势在于其高效、紧凑的设计和多重保护功能。其高频率(3MHz)使得外部电感器和电容器可以做得非常小,从而节省空间并提高效率。此外,该芯片还具有轻负载条件下进入跳频模式的能力,进一步提高效率并延长电池寿命。此外,ISL9307提供了针对过载、短路和过温情况的多重保护,确保系统安全可靠。

    应用案例和使用建议


    ISL9307主要应用于手机、智能手机、PDA等便携设备。例如,在一个典型的手机应用中,ISL9307可以用于为手机的各种组件供电,包括微处理器、无线模块和显示器等。由于ISL9307具备出色的电流调节能力和保护功能,因此非常适合此类应用。对于设计者而言,建议在进行PCB布局时,考虑到器件间的热管理和信号完整性,以确保最佳性能。

    兼容性和支持


    ISL9307的设计使其易于与其他常见的电源管理系统兼容。例如,它可以与各种类型的电感器和电容器搭配使用。Intersil(现瑞萨电子)提供全面的技术支持和服务,包括详细的用户手册、设计指南和技术支持团队,帮助客户在开发过程中克服各种挑战。

    常见问题与解决方案


    1. Q: 系统在某些情况下会无法启动。
    A: 检查输入电压是否低于UVLO阈值。如果电压过低,应调整电源系统,确保输入电压稳定。

    2. Q: 输出电压不正确。
    A: 首先检查反馈电阻网络设置是否正确。如果设置无误,尝试重新烧录固件或更换可能故障的外部元件。

    总结和推荐


    ISL9307凭借其高效率、紧凑设计和多重保护功能,在各类便携设备中表现出色。其在轻负载条件下的节能模式和高开关频率使其在电池供电设备中尤为重要。对于希望提升设备电源管理性能的设计者来说,ISL9307是一个理想的选择。强烈推荐在相关应用中采用此产品。

ISL9307IRTAANFZ-T参数

参数
拓扑 Step-Down (Buck) Synchronous (2),Linear (LDO) (2)
长*宽*高 4mm*4mm*750μm
通用封装 QFN
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

ISL9307IRTAANFZ-T厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

ISL9307IRTAANFZ-T数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 其他稳压器 RENESAS ELECTRONICS ISL9307IRTAANFZ-T ISL9307IRTAANFZ-T数据手册

ISL9307IRTAANFZ-T封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
6000+ $ 4.62 ¥ 38.577
12000+ $ 4.62 ¥ 38.577
18000+ $ 4.62 ¥ 38.577
库存: 10000
起订量: 6000 增量: 6000
交货地:
最小起订量为:6000
合计: ¥ 231462
直接购买
