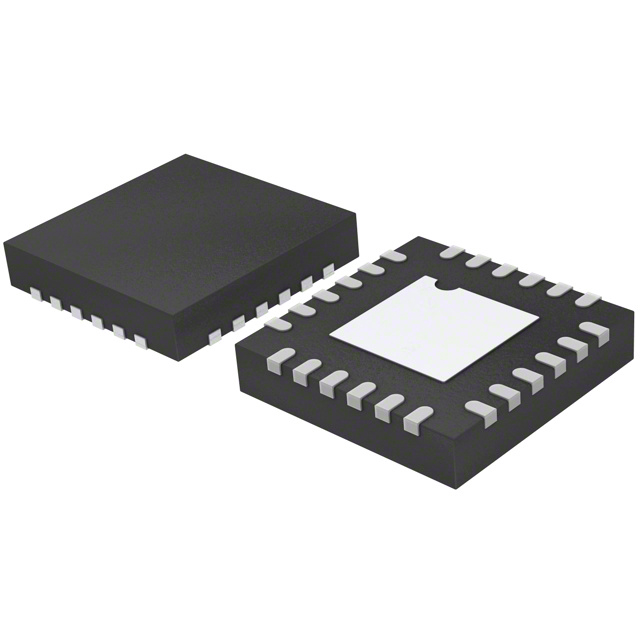

ADP5023ACPZ-1-R7

产品分类: 其他稳压器
厂牌: ANALOG DEVICES
产品描述: Step-Down (Buck) Synchronous (2),Linear (LDO) (1) 贴片安装,黏合安装 4mm*4mm*730μm
供应商型号: CY-ADP5023ACPZ-1-R7
供应商: Avnet
标准整包数: 1
ANALOG DEVICES 其他稳压器 ADP5023ACPZ-1-R7

ADP5023ACPZ-1-R7概述

    ADP5023 Dual 3 MHz, 800 mA Buck Regulators with One 300 mA LDO 技术手册解析

    产品简介


    ADP5023 是一款高度集成的电源管理集成电路(IC),由两个800 mA降压(buck)调节器和一个300 mA低压差线性稳压器(LDO)组成。这些组件封装在一个小型24引脚、4毫米×4毫米的LFCSP封装内。ADP5023 的主要功能是为处理器、ASIC、FPGA和RF芯片组提供稳定的电源。此外,它还广泛应用于便携式仪器仪表、医疗设备和其他空间受限的设备中。

    技术参数


    以下是ADP5023的关键技术参数:
    - 输入电压范围:主输入电压范围为2.3 V至5.5 V;LDO输入电压范围为1.7 V至5.5 V。
    - 输出电压范围:两个buck调节器的输出电压范围为0.8 V至3.8 V;LDO的输出电压范围为0.8 V至5.2 V。
    - 调节器精度:±1.8%。
    - 开关频率:高达3 MHz。
    - 工作温度范围:−40°C 至 +125°C。
    - 功耗和电流限制:电流限制为1200 mA至1900 mA(取决于型号)。
    - 保护功能:热关断阈值为150°C,滞回为20°C。
    - 启动时间:Buck1的启动时间为250 μs,Buck2的启动时间为300 μs。

    产品特点和优势


    - 高效率:高开关频率(3 MHz)允许使用小型外部电容,减少了占板面积。
    - 灵活性:可通过外部电阻或工厂编程设置输出电压。
    - 低静态电流:低关机电流和宽输入电压范围延长了电池寿命。
    - 出色的纹波抑制:LDO具有超过60 dB的电源抑制比(PSRR)和低输出噪声。

    应用案例和使用建议


    ADP5023 广泛应用于需要高效电源管理的系统中,如便携式医疗设备、通信模块和嵌入式计算平台。在典型应用电路中,可以通过调整外部电容和电阻来优化输出电压和负载调节性能。
    使用建议:
    1. 确保输入和输出电容的选择符合推荐规格,以确保稳定运行。
    2. 使用合适的外部组件可以进一步提高系统的整体性能。
    3. 在设计时考虑散热管理,尤其是在高负载情况下。

    兼容性和支持


    ADP5023 与其系列中的其他型号(如ADP5024、ADP5034等)具有良好的兼容性,适合用于各种需要多路输出的电源管理需求。Analog Devices 提供详细的技术支持文档和在线资源,帮助用户快速掌握并应用这一先进的电源管理解决方案。

    常见问题与解决方案


    以下是一些常见的问题及解决方法:
    1. 启动时间过长:检查输入电容和输出电容是否符合推荐值。
    2. 输出电压不稳定:确认外部反馈网络正确连接。
    3. 功耗过高:调整外部组件以优化能效。

    总结和推荐


    总体而言,ADP5023 是一款适用于多种复杂应用场景的高性能电源管理IC。其高集成度、灵活的配置选项以及卓越的性能使其成为当前市场上极具竞争力的产品之一。强烈推荐使用 ADP5023 作为现代电子设备中高效电源管理的首选解决方案。

ADP5023ACPZ-1-R7参数

参数
拓扑 Step-Down (Buck) Synchronous (2),Linear (LDO) (1)
长*宽*高 4mm*4mm*730μm
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 散装,卷带包装
