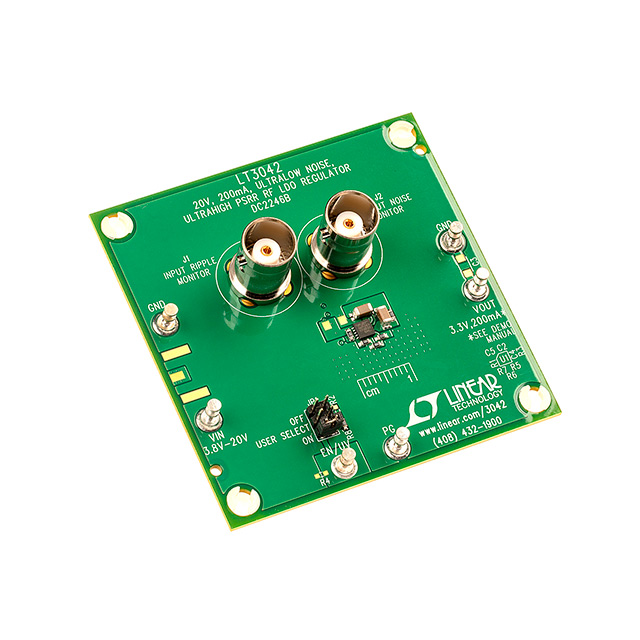

DC2246B

产品分类: 其他稳压器
厂牌: ANALOG DEVICES
产品描述: LT3042EDD Linear Regulator 3.2VDC to 3.4VDC Output Demonstration Circuit
供应商型号: 4023348
供应商: 海外现货
标准整包数: 1
ANALOG DEVICES 其他稳压器 DC2246B

DC2246B概述


    产品简介


    产品名称:LT3042EDD
    产品类型:Ultralow Noise Ultrahigh PSRR RF LDO稳压器
    主要功能:
    - 输出电流可达200mA
    - 极低噪声(0.8µVRMS从10Hz到100kHz)
    - 超高电源抑制比(PSRR)(79dB在1MHz时)
    - 可编程限流功能
    - 集成电源良好反馈阈值设定
    应用领域:
    - 射频电路(RF电路)
    - 通信设备
    - 医疗设备
    - 测试和测量设备

    技术参数


    - 输入电压范围:3.8V到20V
    - 输出电压范围:3.2V到3.4V
    - 输出电流范围:0mA到195mA(VIN=20V时)
    - 电源抑制比(PSRR):79dB在1MHz
    - 噪声水平:0.8µVRMS从10Hz到100kHz
    - 工作温度范围:25°C(除非特别指定)

    产品特点和优势


    - 极低噪声:0.8µVRMS从10Hz到100kHz,适用于对噪声敏感的应用。
    - 超高PSRR:79dB在1MHz,有助于滤除高频干扰。
    - 可编程限流功能:保护设备免受过载损害。
    - 集成保护机制:反向电池保护、反向电流保护、内部电流限制(带折叠回退)、热关断保护。

    应用案例和使用建议


    应用案例:
    - 在射频电路中,LT3042EDD可以作为稳定的电源供应,提高信号质量。
    - 在通信设备中,该稳压器可用于为敏感的模拟电路提供稳定电源。
    使用建议:
    - 为了实现最佳的电磁兼容性能,应遵循手册中的PCB布局建议。
    - 确保输入端的布局合理,以减少高频噪声对输出的影响。
    - 在连接输出电容时,采用Kelvin连接法,避免引入额外阻抗影响稳定性。

    兼容性和支持


    兼容性:
    - 该产品可与其他符合标准的电子元件配合使用。
    - 设计文件可在[Linear Technology官网](http://www.linear.com/demo/DC2246B)获取。
    支持信息:
    - 厂商提供应用笔记和技术支持,帮助用户正确安装和使用。
    - 如有问题,可通过官方渠道获得技术支持。

    常见问题与解决方案


    1. 输出电流低于预期
    - 解决办法:检查输入电压是否在规定范围内。如果输入电压不足,可能无法达到额定输出电流。

    2. 输出噪声过高
    - 解决办法:重新布局PCB,确保输入和输出电容的位置合理。参照手册中的布局指南。
    3. 设备过热
    - 解决办法:检查散热措施是否到位,确保散热片安装正确并有足够的空间散热。

    总结和推荐


    综合评估:
    - 优点:
    - 极低噪声和超高PSRR特性,使其成为射频电路的理想选择。
    - 内置多种保护机制,增加了系统的可靠性和稳定性。
    - 缺点:
    - 最大输出电流在VIN=20V时略低,为195mA。
    推荐:
    - 鉴于其出色的噪声抑制能力和广泛的保护功能,LT3042EDD非常适合作为高性能射频电路和其他对电源质量要求高的场合。强烈推荐用于需要稳定且低噪声电源的项目。
