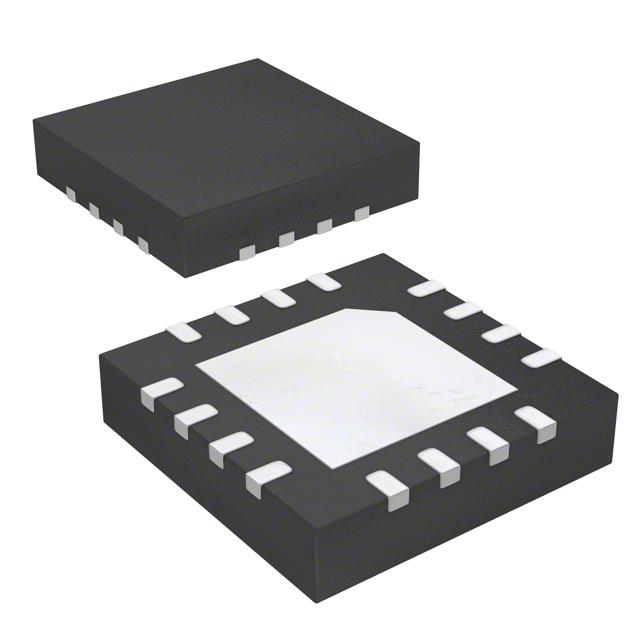

ISL9307IRTAAJGZ-T

产品分类: 其他稳压器
产品描述: Step-Down (Buck) Synchronous (2),Linear (LDO) (2) QFN 贴片安装,黏合安装 4mm*4mm*750μm
供应商型号: Q-ISL9307IRTAAJGZ-T
供应商: 期货订购
标准整包数: 6000
RENESAS ELECTRONICS 其他稳压器 ISL9307IRTAAJGZ-T

ISL9307IRTAAJGZ-T概述

    ISL9307 3MHz Dual 1500mA Step-Down Converters and Dual Low-Input LDOs

    1. 产品简介


    ISL9307 是一款集成式微型电源管理集成电路(mini-PMIC),专为电池供电的应用设计,适用于为低电压微处理器或多个电压轨提供电力。例如,可以使用单节锂离子或锂聚合物电池作为输入源。ISL9307集成了两个3MHz同步降压转换器(DCD1 和 DCD2)和两个低输入低压差线性稳压器(LDO1 和 LDO2)。

    2. 技术参数


    ISL9307 的技术参数包括:
    - 输入电压范围:
    - DCD1/DCD2:2.5V 至 5.5V
    - VINLDO:1.5V 至 5.5V

    - 可调输出电压:
    - VODCD1/VODCD2:0.8V 至 VIN
    - 静态电流(典型值):
    - DCD1/DCD2 处于跳过模式时为 50μA
    - 每个启用的 LDO 为 20μA
    - 引脚控制:
    - EN 引脚用于每个通道,允许延迟启动以进行电源排序。
    - 封装尺寸:
    - 4mm x 4mm 16 引脚 TQFN 封装

    3. 产品特点和优势


    ISL9307 的主要特点和优势如下:
    - 高效:3MHz 的 PWM 开关频率允许使用非常小的外部电感和电容,提高效率并延长电池寿命。
    - 稳定性高:具备软启动功能,减少启动阶段的大电流冲击。
    - 过载保护:提供过电流保护和短路保护,确保电路安全。
    - 热管理:具有热关断功能,防止芯片过热损坏。
    - 低功耗:进入跳过模式以进一步提高轻负载条件下的效率。

    4. 应用案例和使用建议


    ISL9307 的典型应用包括智能手机、平板电脑和其他便携式电子设备。以下是一些建议:
    - 轻负载优化:在轻负载条件下,启用跳过模式可以显著提升能效。
    - 电源排序:通过合理设置 EN 引脚,实现精准的电源排序和启动顺序。
    - 散热管理:由于具有热关断功能,应在高负载条件下注意散热管理,避免过热风险。

    5. 兼容性和支持


    - 兼容性:ISL9307 可以直接与单节锂离子或锂聚合物电池配合使用,也可以作为内部或外部电源供应器。
    - 支持:厂商提供了详细的文档和工具支持,如评估板和设计指南,帮助用户进行开发和调试。

    6. 常见问题与解决方案


    - 问题1:输出电压不稳
    - 解决方案:检查外部电阻分压网络是否正确连接,确保反馈环路稳定。

    - 问题2:芯片温度过高
    - 解决方案:增加散热片或风扇,确保良好的散热条件。

    - 问题3:启动异常
    - 解决方案:确保所有 EN 引脚都进行了正确的配置,以避免电源排序问题。

    7. 总结和推荐


    ISL9307 是一款高性能、高集成度的电源管理芯片,特别适合便携式电子设备的需求。其高效、稳定的特性使其成为市场上同类产品的有力竞争者。建议在设计便携式电子设备时选用此芯片,以获得最佳的性能表现和稳定性。

ISL9307IRTAAJGZ-T参数

参数
拓扑 Step-Down (Buck) Synchronous (2),Linear (LDO) (2)
长*宽*高 4mm*4mm*750μm
通用封装 QFN
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装
