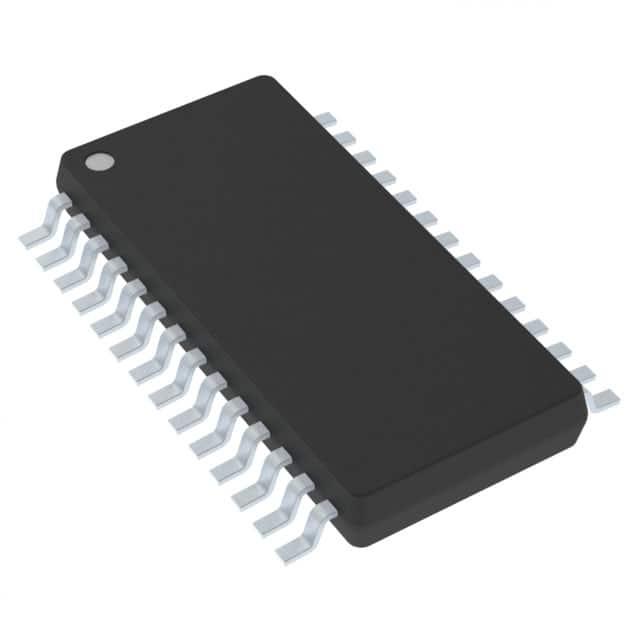

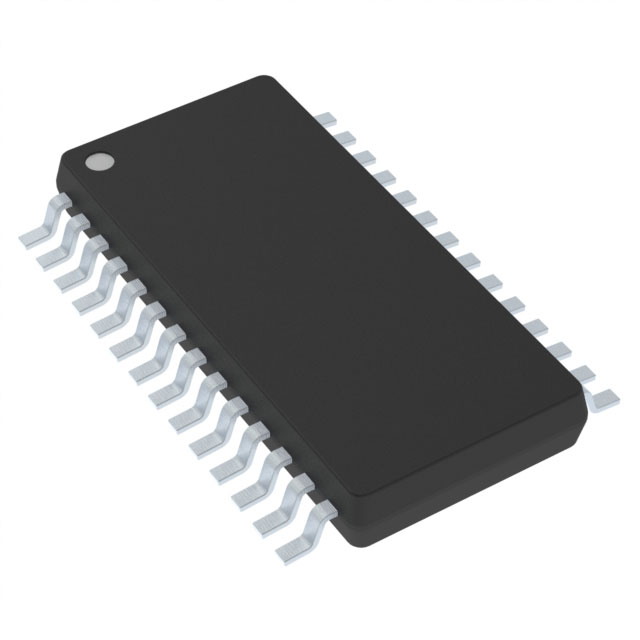

ADP5034AREZ-1

产品分类: 其他稳压器
厂牌: ANALOG DEVICES
产品描述: Step-Down (Buck) Synchronous (2),Linear (LDO) (2) SOP 贴片安装 9.7mm*4.4mm*1mm
供应商型号: CY-ADP5034AREZ-1
供应商: Avnet
标准整包数: 1
ANALOG DEVICES 其他稳压器 ADP5034AREZ-1

ADP5034AREZ-1概述

    ADP5034 Dual 3 MHz, 1200 mA Buck Regulators with Two 300 mA LDOs

    产品简介


    ADP5034是一款集成有两个高性能降压(Buck)调节器和两个低压差线性稳压器(LDO)的电源管理芯片。它适用于处理器、ASIC、FPGA及RF芯片组等应用,并广泛应用于便携式仪器仪表和医疗设备等领域。该芯片具有紧凑的设计,可通过设置模式引脚来优化轻载效率。

    技术参数


    - 输入电压范围:2.3 V至5.5 V(主输入),1.7 V至5.5 V(辅助输入)
    - 输出电流:每个降压调节器1200 mA,每个LDO 300 mA
    - 工作频率:高达3 MHz
    - 精度:±1.8%
    - 启动时间:Buck1、LDO1和LDO2为250 μs,Buck2为300 μs
    - 封装:24引脚4 mm x 4 mm LFCSP 或 28引脚TSSOP

    产品特点和优势


    - 高集成度:集成了两个1200 mA的降压调节器和两个300 mA的LDO。
    - 高频工作:最高可达3 MHz的工作频率,使外部组件更小,减少电路板空间。
    - 低功耗:低静态电流和低关断电压。
    - 宽输入电压范围:支持2.3 V至5.5 V的主输入电压,1.7 V至5.5 V的辅助输入电压。
    - 优良的PSRR:低输出噪声和大于60 dB的电源抑制比(PSRR)。

    应用案例和使用建议


    应用案例:
    - 便携式仪器仪表:使用ADP5034可以满足便携设备的高效能电源需求,例如医疗设备和手持设备。
    - 空间受限设备:由于其紧凑设计,非常适合于空间受限的应用场合。
    使用建议:
    - 布局优化:合理布置外部电容和电感,以减少寄生效应并提高系统稳定性。
    - 模式设置:根据具体负载情况调整MODE引脚的状态,以达到最优的轻载效率。

    兼容性和支持


    - 封装选项:提供24引脚4 mm x 4 mm LFCSP和28引脚TSSOP两种封装形式。
    - 厂商支持:制造商提供详细的技术文档和应用指南,同时设有技术支持热线,以便用户获得及时帮助。

    常见问题与解决方案


    - 问题1:启动时间较长。
    - 解决方法:确保所有输入电压在启动时均超过UVLO阈值。

    - 问题2:电源纹波较大。
    - 解决方法:增加输入和输出电容容量,尤其是陶瓷电容,以减小输出纹波。

    总结和推荐


    ADP5034凭借其高效的电源转换能力、良好的集成度和宽泛的工作温度范围,在众多应用场合中表现出色。其独特的双降压双LDO结构和高频工作特性使其成为现代电子设备的理想选择。总体而言,ADP5034是一个值得推荐的产品。无论是用于便携式设备还是其他对电源有严格要求的应用,ADP5034都能提供可靠的电源解决方案。

ADP5034AREZ-1参数

参数
拓扑 Step-Down (Buck) Synchronous (2),Linear (LDO) (2)
长*宽*高 9.7mm*4.4mm*1mm
通用封装 SOP
安装方式 贴片安装
零件状态 在售
包装方式 散装,管装

ADP5034AREZ-1厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。
