BD8355MWV-BZE2

产品分类: 其他稳压器
厂牌: ROHM
产品描述:
供应商型号: BD8355MWV-BZE2TR-ND
供应商: Digi-Key
标准整包数: 1500
ROHM 其他稳压器 BD8355MWV-BZE2

BD8355MWV-BZE2概述

    BD8355MWV 系统切换调节器IC技术手册

    1. 产品简介


    BD8355MWV 是一款专为数字相机和摄像机设计的系统切换调节器IC。该器件集成了六个降压同步整流通道和一个用于LED应用的升压整流通道,从而减少外围设备的数量并实现高效率。适用于单反相机、摄像机等领域。

    2. 技术参数


    - 工作电压范围:
    - 输入电压: VCC, VBAT, VHx1~6: -0.3~11.0 V
    - VLx1~6: -0.3~VHx V
    - VLx7: -0.3~28.0 V
    - HVREG: -0.3~15.0 V
    - CTL14, CTL2, CTL35, CTL6: -0.3~11.0 V
    - CTL7: -0.3~7.0 V
    - 最大电流:
    - IomaxLx1, Lx4, Lx5: ±1.5 A
    - IomaxLx2, Lx3: ±0.8 A
    - IomaxLx6: ±2.0 A
    - IomaxLx7: +1.0 A
    - 绝对最大额定值:
    - 最大功耗 (Ta=25℃): Pd 420 mW (无散热器时)
    - 工作温度范围: -25℃~+85℃
    - 存储温度范围: -55℃~+125℃
    - 电气特性:
    - VREGA 输出电压: 3.54~3.66 V
    - VREGD 输出电压: 3.50~3.70 V
    - HVREG 输出电压: VBAT+3.50~VBAT+3.60 V
    - 振荡频率: 650~850 kHz
    - PWM 比较器 7 的占空比: 86%~96%

    3. 产品特点和优势


    BD8355MWV 主要特点如下:
    - 集成六个降压同步整流通道和一个升压整流通道。
    - 包含所有通道的功率MOSFET。
    - 包括用于高边驱动的电荷泵电路。
    - 采用750kHz的工作频率。
    - CH1和4、CH3和5可以共同开启或关闭,其他通道可以独立控制。
    - 包含短路保护 (SCP)、欠压锁定 (UVLO) 和热关断 (TSD) 功能。
    - 具有过压保护 (OVP) 功能。

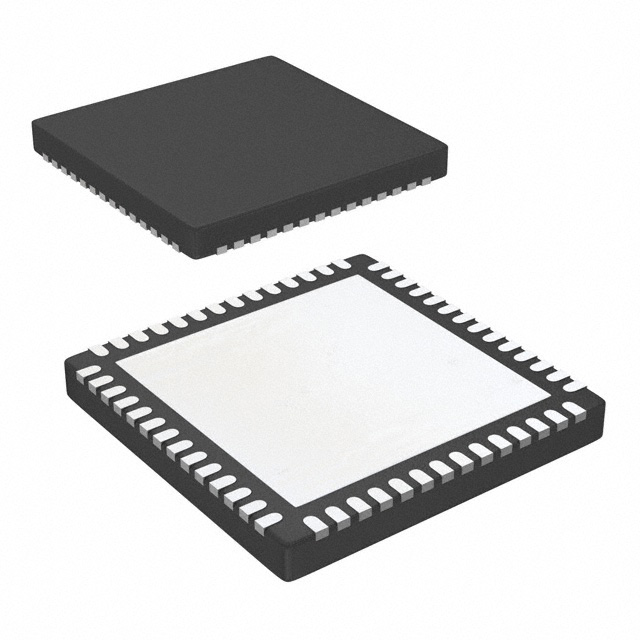

    - 采用增强型UQFN056V7070封装 (7mm×7mm,0.4mm引脚间距)。

    4. 应用案例和使用建议


    BD8355MWV 广泛应用于数字单反相机、摄像机等。例如,在数字摄像机中,该IC可以提供稳定的电源输出,确保影像质量不受电力波动影响。使用建议包括:
    - 在启动时启用软启动功能,以避免涌流。
    - 确保外部元件的容差,特别是在调整反馈电阻时。
    - 在热保护功能触发后,确保及时降温处理。

    5. 兼容性和支持


    BD8355MWV 具有广泛的兼容性,可以与其他常见的电子元件或设备配合使用。ROHM公司提供了全面的技术支持,包括详细的数据手册、应用笔记和技术支持服务,帮助用户解决问题。

    6. 常见问题与解决方案


    - 问题1: 开启某通道时出现短路保护。
    - 解决方案: 检查外部电路连接,特别是反馈电阻的设置。

    - 问题2: 输出电压不稳定。
    - 解决方案: 调整振荡频率,确保电源稳定。
    - 问题3: 热关断功能触发。
    - 解决方案: 改善散热条件,确保工作温度在安全范围内。

    7. 总结和推荐


    BD8355MWV 是一款高性能的系统切换调节器IC,具备多种保护功能和优异的电气特性,非常适合于数字相机和摄像机等应用领域。其独特的架构设计和丰富的功能使其在市场上具有很强的竞争力。综上所述,推荐使用BD8355MWV,特别是在需要高效率和稳定性要求较高的场合。

BD8355MWV-BZE2参数

参数
拓扑 -
通用封装 UQFN-56(EP)
安装方式 贴片安装,黏合安装
零件状态 停产
包装方式 卷带包装

BD8355MWV-BZE2厂商介绍

ROHM是一家全球知名的半导体制造商,总部位于日本京都。公司专注于开发和生产各种半导体产品,包括集成电路、分立元件、传感器等,广泛应用于汽车、工业、消费电子和通信等领域。

ROHM的主营产品可以分为以下几类:
1. 模拟产品:包括放大器、电源管理、接口等。
2. 逻辑产品:包括各种逻辑IC和存储器。
3. 传感器:包括光、温度、湿度等传感器。
4. 无线通信:包括蓝牙、Wi-Fi等无线通信模块。
5. 分立元件:包括二极管、晶体管等。

ROHM的优势在于:
1. 技术创新:ROHM不断研发新技术,提供高性能、低功耗的产品。
2. 品质保证:ROHM严格把控产品质量,提供可靠的解决方案。
3. 客户服务:ROHM提供全方位的技术支持和客户服务,满足客户需求。
4. 环保意识:ROHM注重环保,致力于开发绿色、节能的产品。

BD8355MWV-BZE2数据手册

厂牌 PDF简要描述 下载
ROHM 其他稳压器 ROHM BD8355MWV-BZE2 BD8355MWV-BZE2数据手册

BD8355MWV-BZE2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1500+ $ 3.5152 ¥ 29.4178
库存: 0
起订量: 1500 增量: 1
交货地:
最小起订量为:1500
合计: ¥ 0
