首页  >  产品百科  >  1-100688-02

1-100688-02

产品分类: 其他稳压器
厂牌: SENSIRION
产品描述: Sensirion 数字质量 流量计, SFM4100 系列, 介质监测气体, 最大流量20 slm, 3.5 → 9 V电源
供应商型号: 1237151
供应商: 欧时
标准整包数: 1

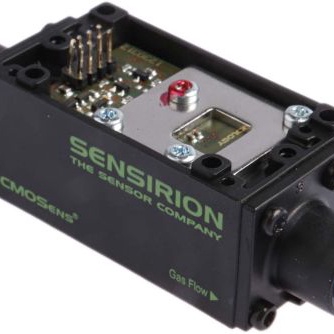

SENSIRION 其他稳压器 1-100688-02

1-100688-02概述

    SFM4100 系列低功耗数字气体质量流量计
    技术手册解析

    1. 产品简介


    SFM4100 系列是一款专为工业及医疗应用设计的低成本数字气体质量流量计。它采用热式传感技术,能够测量空气及其他非腐蚀性气体的质量流量,广泛应用于体积敏感型需求的环境中。此系列流量计具备卓越的精度(±3%满量程或读数的±3%,取较大值),提供可选的多气体校准,以及数字输出(I²C接口)。它的结构坚固,可在高压力环境下稳定运行,适用于多种复杂应用场景。
    主要功能:
    - 数字信号输出(I²C协议)
    - 精确的多气体校准
    - 温度补偿和线性化
    - 高长期稳定性
    应用领域:
    - 医疗(如呼吸治疗、麻醉设备)
    - 分析仪器
    - 泄漏测试
    - 工业过程自动化

    2. 技术参数


    | 参数 | 规格描述 |

    | 测量范围 | 0~20标准升每分钟(slm) |
    | 气体选择 | 空气、N₂、O₂、N₂O、Ar 或 CO₂ |
    | 分辨率 | 默认12位二进制(可根据需求调整为9~16位) |
    | 准确度 | ±3%满量程或±3%读数,取较大值 |
    | 压力降(满流量) | <25毫巴 |
    | 响应时间 | 4.6毫秒(12位分辨率),更高分辨率时更短 |
    | 工作电压 | 5~9V DC |
    | 工作温度范围 | -20°C 至 +80°C |
    | 存储温度范围 | -40°C 至 +80°C |
    | 操作压力范围 | 0~6巴表压 |

    3. 产品特点和优势


    - 专利技术:采用Sensirion独有的CMOSens®技术,将传感器芯片、信号处理单元及数字校准集成于单个微芯片上,确保高度集成化和可靠性。
    - 宽动态范围:结合MEMS热式传感器,提供更高的动态范围和重复性。
    - 稳定性和耐用性:设计坚固,能够在高达10巴的操作压力下正常工作,适合苛刻的工业环境。
    - 灵活适配:支持多种接口配置和定制选项,以满足不同OEM客户的需求。

    4. 应用案例和使用建议


    典型应用场景:
    - 呼吸机设备:用于精准监测病患的吸入氧气量,以保障治疗效果。
    - 分析仪器:可用于气体混合检测及成分分析。
    - 泄漏测试系统:提供高精度流量测量,提高测试效率和准确性。
    使用建议:
    - 在安装时,请确保流体方向与传感器的标定方向一致。
    - 对于长电缆连接,建议限制电缆长度不超过30厘米以避免信号衰减。
    - 考虑到传感器的敏感性,避免对焊点施加机械应力。

    5. 兼容性和支持


    - 兼容性:支持I²C通信协议,可轻松嵌入现有微处理器系统中。
    - 定制化支持:提供多气体校准、模拟输出选项等多种高级功能,适合大批量OEM客户。
    - 技术支持:Sensirion 提供详尽的技术文档和在线支持服务,确保产品快速集成至客户系统中。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 流量测量结果不稳定 | 检查系统连接是否正确,确认无漏气。 |
    | 无法触发测量操作 | 确认命令格式正确,检查数据传输时钟频率。 |
    | 传感器温度异常报警 | 检查传感器是否处于工作温度范围内。 |

    7. 总结和推荐


    综合评价:
    SFM4100系列以其出色的性价比、卓越的测量精度和稳定的性能成为工业和医疗领域的理想选择。其坚固的设计和广泛的适应能力使其特别适合需要高性能和可靠性的OEM项目。此外,丰富的自定义选项和全面的支持服务进一步增强了其市场竞争力。
    推荐程度:
    强烈推荐给对成本控制敏感且需要高质量流量计量解决方案的用户。如果您正在寻找一款集成了高精度、多功能性和易用性的流量传感器,SFM4100将是您的最佳选择!
    联系方式:
    如有进一步需求或咨询,请访问官网:[www.sensirion.com](http://www.sensirion.com) 或直接联系当地经销商获取详细信息。

    希望这份解析能帮助您全面了解SFM4100系列气体流量计的特点和优势!

1-100688-02参数

参数
拓扑 I2C

1-100688-02厂商介绍

SENSIRION是瑞士的一家高科技公司,专注于开发和生产高性能的微流体和微光学传感器解决方案。公司的产品广泛应用于环境监测、工业过程控制、医疗设备和消费电子产品等领域。

SENSIRION的主营产品分类包括:

1. 湿度和温度传感器:用于测量空气湿度和温度,广泛应用于环境监测、空调系统和气象站等。

2. 气体传感器:用于检测特定气体的浓度,如二氧化碳、挥发性有机化合物(VOCs)等,应用于空气质量监测、工业安全和医疗设备等。

3. 流量传感器:用于测量气体或液体的流量,应用于呼吸机、通风系统和工业过程控制等。

4. 液体传感器:用于测量液体的物理和化学特性,如pH值、电导率等,应用于水质监测、实验室分析和医疗诊断等。

SENSIRION的优势在于:

1. 技术创新:SENSIRION拥有强大的研发能力,不断推出具有竞争力的新产品。

2. 高精度和可靠性:SENSIRION的传感器以其高精度和高可靠性而闻名,满足各种严苛的应用需求。

3. 定制化解决方案:SENSIRION提供定制化的传感器解决方案,满足客户的特定需求。

4. 全球服务网络:SENSIRION在全球设有多个销售和服务网点,为客户提供快速响应和技术支持。

1-100688-02数据手册

厂牌 PDF简要描述 下载
SENSIRION 其他稳压器 SENSIRION 1-100688-02 1-100688-02数据手册

1-100688-02封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 193.6284 ¥ 1636.1602
3+ $ 185.8761 ¥ 1570.653
5+ $ 182.1606 ¥ 1539.2573
库存: 40
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 1636.16
