A1448EEWLT-P

产品分类: 其他稳压器
产品描述: 半桥(2) 贴片安装,黏合安装
供应商型号: UNP-A1448EEWLT-P
供应商: 海外现货
标准整包数: 1
ALLEGRO MICROSYSTEMS 其他稳压器 A1448EEWLT-P

A1448EEWLT-P概述

    # A1448 全桥无刷直流电机驱动器技术手册

    产品简介


    A1448 是一款专为低电压无刷直流(Brushless DC, BLDC)电机设计的全桥电机驱动器,具有多种功能集成,可广泛应用于便携式设备中。其核心功能包括速度控制、主动制动、睡眠模式、反向电池保护及短路保护。该芯片通过一个多功能控制引脚(CONTROL)实现对电机的精确控制,特别适合需要快速启动停止的振动马达应用,例如手机触觉反馈、震动提示、电动牙刷及手持游戏控制器等。
    A1448 集成了单个霍尔传感器IC,能够检测旋转磁铁位置,从而实现电机的换向。采用高密度CMOS工艺制造,不仅使设备能够在低至1.8V的工作电压下正常工作,还极大简化了外部电路设计,仅需少量外围元件即可完成系统搭建。此外,其微型MLP/DFN封装(厚度仅为0.40mm)使设备适用于空间受限的设计。

    技术参数


    工作参数
    - 供电电压范围: 1.8V 至 4.2V
    - 最大输出电流: ±200mA(连续),±400mA(峰值)
    - 热关断温度: 165°C
    - 工作温度范围: -40°C 至 85°C
    电气特性
    - 控制输入阈值: 输入高于0.7×VDD视为高电平,低于0.2×VDD视为低电平
    - PWM频率范围: 100kHz 至 800kHz
    - 软开关预刹车时间: ≤2.5ms
    - 总导通电阻: 2.2Ω至3.9Ω(视供电电压而定)
    封装特性

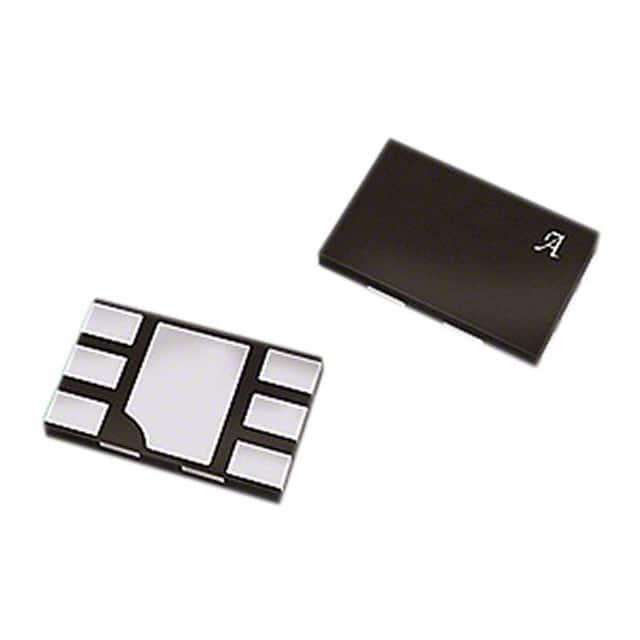

    - 封装形式: MLP/DFN 6-pin,尺寸1.5mm×2mm,最大厚度0.40mm
    - 热阻:
    - 双层PCB:125°C/W
    - 四层PCB:64°C/W

    产品特点和优势


    独特功能
    1. 多功能控制引脚:可通过控制引脚实现PWM调速、主动制动和睡眠模式,减少外部逻辑器件的需求。
    2. 反向电池保护:集成的保护电路避免了由于电源极性错误导致的损坏。
    3. 软开关算法:有效降低电磁干扰(EMI)和可闻噪声,增强系统可靠性。
    4. 霍尔传感器稳定性:采用斩波稳定技术,确保信号响应在整个工作范围内保持一致。
    5. 防卡死算法:在电机负载过重时自动执行防卡死算法,防止电机过热停机。
    市场竞争力
    - A1448 面向便携式电子设备的低功耗需求,尤其适合于手寸有限但性能要求高的应用场合。
    - 其超薄封装设计使设备成为目前行业中最薄的BLDC驱动器之一,便于集成到小型电子产品中。

    应用案例和使用建议


    应用案例
    1. 手机触觉反馈:通过PWM调节马达转速,实现精准触觉反馈。
    2. 手持游戏控制器:快速启停电机以模拟逼真的震动效果。
    3. 电动牙刷:结合睡眠模式和主动制动功能,实现低功耗运行。
    使用建议
    - 在高负载情况下,建议增加散热措施以确保长时间运行稳定性。
    - 软开关功能可提高电磁兼容性(EMC),在复杂电路环境中尤其有用。
    - 在开发阶段,务必注意控制引脚的预刹车时间设置,避免因误操作导致制动延迟。

    兼容性和支持


    A1448 与市面上主流的微控制器兼容良好,可通过SPI或I²C接口轻松集成到现有系统中。Allegro MicroSystems提供了详尽的技术文档和支持服务,包括:
    - 设计指南
    - 软件工具包
    - 客户支持团队
    如有其他特殊需求,可联系当地销售代表或应用工程师获取定制化解决方案。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 震动强度不足 | 检查PWM信号占空比,调整至最佳水平 |
    | 温度过高 | 添加散热片或优化PCB布局以改善散热 |
    | 启动困难 | 检查供电电压是否符合最低要求 |

    总结和推荐


    综合评估
    A1448是一款高性能、高可靠性的全桥BLDC电机驱动器,具备出色的抗噪性能、丰富的功能集成及广泛的适用范围。其紧凑的封装和较低功耗使其成为现代便携式电子设备的理想选择。
    推荐使用场景
    - 高灵敏度触觉反馈设备
    - 电动牙刷等低功耗便携设备
    - 手持式游戏控制器
    最终结论
    我们强烈推荐A1448作为BLDC电机驱动器的首选方案。其优越的功能组合、紧凑的设计和卓越的性能使其成为同类产品中的佼佼者。然而,请注意此产品已停产,建议尽快采购以满足新设计需求。

A1448EEWLT-P参数

参数
拓扑 半桥(2)
安装方式 贴片安装,黏合安装
零件状态 停产
包装方式 卷带包装

A1448EEWLT-P厂商介绍

Allegro MicroSystems是一家全球领先的半导体公司,专注于开发、制造和销售高性能的传感器和控制器解决方案。公司的产品广泛应用于汽车、工业、消费电子和物联网等领域。

Allegro MicroSystems的主营产品主要分为以下几类:

1. 电机控制:包括电机驱动器、电机控制器和电机传感器等,用于控制电机的运行。

2. 电源管理:包括电源转换器、电源管理芯片等,用于提高电源效率和稳定性。

3. 传感器:包括磁传感器、电流传感器、位置传感器等,用于检测和测量各种物理量。

4. 无线通信:包括无线通信芯片和模块,用于实现设备间的无线连接和通信。

Allegro MicroSystems的优势在于:

1. 技术创新:公司拥有强大的研发团队,不断推出创新的技术和产品。

2. 产品性能:产品具有高性能、高可靠性和高稳定性,满足各种应用需求。

3. 定制服务:公司提供定制化的解决方案,满足客户的特定需求。

4. 全球布局:公司在全球范围内设有研发、生产和销售网络,为客户提供便捷的服务。

A1448EEWLT-P数据手册

厂牌 PDF简要描述 下载
ALLEGRO MICROSYSTEMS 其他稳压器 ALLEGRO MICROSYSTEMS A1448EEWLT-P A1448EEWLT-P数据手册

A1448EEWLT-P封装设计

查看详情并下载
Symbol
Footprint
3D Model
