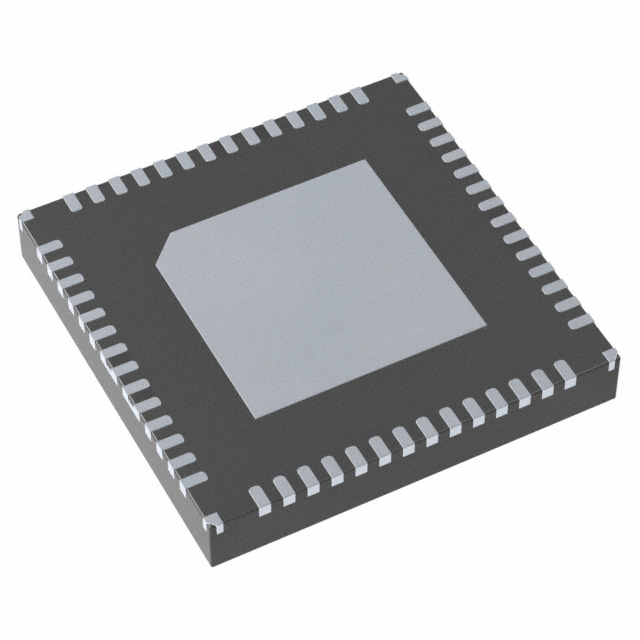

BD71850MWV-E2

产品分类: 其他稳压器
厂牌: ROHM
产品描述: ROHM功率因数和 PWM 控制器, 56引脚, UQFN56BV7070封装, 最高2 MHz
供应商型号: 2159600
供应商: 海外现货
标准整包数: 5
ROHM 其他稳压器 BD71850MWV-E2

BD71850MWV-E2概述

    BD71850MWV Power Management Integrated Circuit 技术手册解析

    产品简介


    BD71850MWV 是一款适用于单核、双核及四核 SoC(如NXP-i.MX 8M Nano)的可编程电源管理集成电路(PMIC)。它旨在实现低BOM成本和紧凑型解决方案,适用于需要高效能电源管理的应用。BD71850MWV 集成了6个降压稳压器(Buck Regulators)和6个低压差线性稳压器(LDOs),可以提供SoC及其外围设备所需的全部电源轨。此外,该芯片采用QFN封装,支持低成本Type 3非HDI PCB设计,且具有多种灵活的功率状态控制选项。

    技术参数


    - 输入电压范围 (VSYS):2.7 V 至 5.5 V
    - 关键工作参数:
    - SNVS状态电流:30 μA(典型值)
    - SUSPEND状态电流:115 μA(典型值)
    - IDLE状态电流:125 μA(典型值)
    - RUN状态电流:125 μA(典型值)
    - 工作温度范围:-40°C 至 +105°C
    - 开关频率:2.0 MHz(BUCK1, BUCK2, BUCK5, BUCK7, BUCK8)
    - 1.5 MHz(BUCK6)

    产品特点和优势


    BD71850MWV具备多项显著特点:
    - 高效率:目标效率在83%至95%之间。
    - 多通道调节器:集成6个降压稳压器和6个低压差线性稳压器。
    - 灵活性:支持通过OTP配置和软件编程输出电压和斜率。
    - 保护机制:包含软启动、电源轨故障检测、欠压锁定(UVLO)、过压保护(OVP)和热关断(TSD)等功能。
    - 硬件信号支持:可通过硬件信号与SoC通信,实现低功耗状态的切换。

    应用案例和使用建议


    BD71850MWV 适用于多种消费电子和工业应用,如流媒体播放器、音频接收器、无线扬声器条形音箱、工业人机接口(HMI)、单板计算机(SBC)、工业PC和面板电脑。对于这类应用,建议进行详细的系统设计和电源规划,以确保最佳性能和可靠性。在应用过程中,可以通过I2C总线接口进行灵活配置和监控。

    兼容性和支持


    BD71850MWV 设计为适用于Type 3非HDI PCB,且支持多种处理器和系统实施方案。ROHM公司提供详细的技术支持文档和专业咨询,以帮助用户解决使用过程中的任何技术问题。此外,针对常见问题,手册中提供了详细的解答和建议。

    常见问题与解决方案


    - 问题1:如何进行电源轨的故障检测?
    - 解决方案:通过内部监控电路进行实时监测,一旦检测到故障会触发相应的保护机制。

    - 问题2:如何实现高效功率转换?
    - 解决方案:选择适当的开关频率和电感值,确保最大效率,并通过内部软启动功能减少瞬态响应时间。

    总结和推荐


    综上所述,BD71850MWV 是一款高性能、多功能的电源管理集成电路,适用于多种复杂系统。它在效率、灵活性、保护功能等方面表现出色,能够满足现代嵌入式系统的需求。推荐在对成本和性能要求较高的应用中使用。该产品能够帮助工程师简化系统设计,提高系统的可靠性和能效。

BD71850MWV-E2参数

参数
拓扑 Step-Down (Buck) (6),Linear (LDO) (6)
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

BD71850MWV-E2厂商介绍

ROHM是一家全球知名的半导体制造商,总部位于日本京都。公司专注于开发和生产各种半导体产品,包括集成电路、分立元件、传感器等,广泛应用于汽车、工业、消费电子和通信等领域。

ROHM的主营产品可以分为以下几类:
1. 模拟产品:包括放大器、电源管理、接口等。
2. 逻辑产品:包括各种逻辑IC和存储器。
3. 传感器:包括光、温度、湿度等传感器。
4. 无线通信:包括蓝牙、Wi-Fi等无线通信模块。
5. 分立元件:包括二极管、晶体管等。

ROHM的优势在于:
1. 技术创新:ROHM不断研发新技术,提供高性能、低功耗的产品。
2. 品质保证:ROHM严格把控产品质量,提供可靠的解决方案。
3. 客户服务:ROHM提供全方位的技术支持和客户服务,满足客户需求。
4. 环保意识:ROHM注重环保,致力于开发绿色、节能的产品。

BD71850MWV-E2数据手册

厂牌 PDF简要描述 下载
ROHM 其他稳压器 ROHM BD71850MWV-E2 BD71850MWV-E2数据手册

BD71850MWV-E2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 33.8077
375+ ¥ 32.7901
750+ ¥ 31.8129
库存: 2940
起订量: 10 增量: 0
交货地:
最小起订量为:5
合计: ¥ 169.03
