ISL9440IRZ

产品分类: 其他稳压器

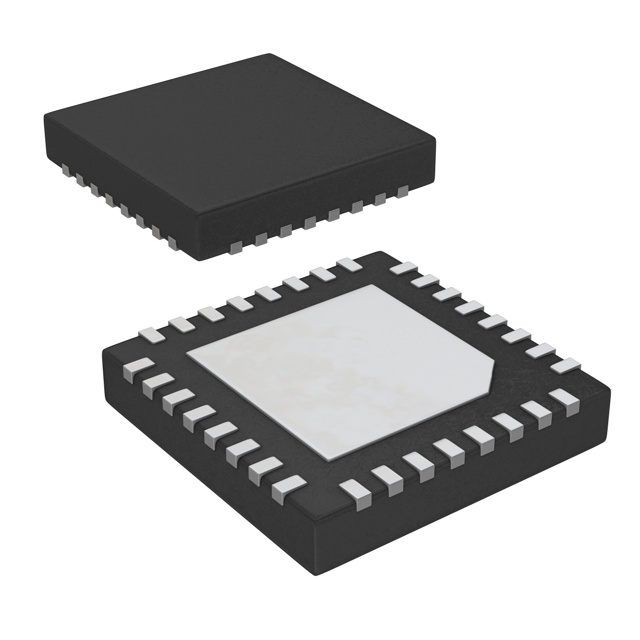

产品描述: Step-Down (Buck) Synchronous (3),Linear (LDO) (1) QFN-EP-32 贴片安装 5mm(长度)*5mm(宽度)
供应商型号: ISL9440IRZ-ND
供应商: Digi-Key
标准整包数: 1
RENESAS ELECTRONICS 其他稳压器 ISL9440IRZ

ISL9440IRZ概述


    产品简介


    ISL9440、ISL9440A 和 ISL9441 是一款三路同步降压 PWM 控制器,集成了三个 PWM 控制器和一个低功耗线性调节器控制器,设计用于多路电源供应。这些器件适用于卫星和电缆机顶盒、VoIP 网关、有线调制解调器以及其他家庭连接产品等多种工业和通用应用。每个输出均可调整至最低 0.8V,PWM 输出相位差 180°,从而减少输入电流的均方根值(RMS)和纹波电压。

    技术参数


    - 输入电压范围:VIN = 5.6V 至 24V 或 VCC5V = 5V ±10%
    - 固定开关频率:
    - ISL9440、ISL9441:300kHz
    - ISL9440A:600kHz
    - 保护功能:过流、过压、欠压锁定、过温保护
    - 输出电压范围:可编程,最低 0.8V
    - 软启动时间:1.1ms 至 2.3ms
    - 工作温度范围:-40°C 至 +85°C
    - 绝对最大额定值:VIN 至 GND:-0.3V 至 +28V;VCC5V 至 GND:-0.3V 至 +6V

    产品特点和优势


    - 集成同步降压 PWM 控制器:内部集成bootstrap二极管和补偿电路,减少外部元件数量,降低成本并简化布局。
    - 独立控制和可编程输出电压:每个调节器独立控制,具有编程输出电压功能,便于供电轨排序。
    - 180°出相切换:减少输入电容,提高效率。
    - 早期预警功能:在输入电压低于某个阈值时,ISL9440 和 ISL9440A 会发出逻辑信号警告系统备份数据。
    - 紧凑设计:采用空间意识 5mmx5mm QFN 封装,支持内部补偿,减少了外部补偿所需的组件。

    应用案例和使用建议


    应用案例
    ISL9440、ISL9440A 和 ISL9441 主要应用于以下设备:
    - 卫星和电缆机顶盒
    - 有线调制解调器
    - VoIP 网关设备
    - 网络存储设备(NAS/SAN)
    使用建议
    1. 外部布局建议:确保 VIN 和 VCC5V 引脚正确连接,建议使用 4.7μF 的陶瓷电容器进行电源去耦。
    2. 监控早期预警信号:对于 ISL9440 和 ISL9440A,在输入电压低于 5.55V 时,PGOOD 信号会被拉低,需要及时响应。
    3. 散热管理:由于最高工作温度为 +85°C,建议在高功耗应用中采取适当的散热措施,如增加散热片或改善空气流动。

    兼容性和支持


    - 兼容性:ISL9440、ISL9440A 和 ISL9441 可以与各种工业和家用设备兼容,具体应用可参考技术文档。
    - 技术支持:Intersil 提供详细的技术支持和文档资源,例如 TB389 和 TB347 文档,帮助用户更好地理解和使用这些产品。

    常见问题与解决方案


    1. 输入电压过低导致 PGOOD 信号拉低:
    - 解决方法:检查电源输入,并确保输入电压在指定范围内。对于 ISL9440 和 ISL9440A,在输入电压低于 5.55V 时,PGOOD 信号会被拉低,需要及时调整电源输入。

    2. 工作温度超过安全范围:
    - 解决方法:在高功耗应用中,增加散热措施,例如安装散热片或风扇,确保器件温度不超过 +85°C。

    总结和推荐


    ISL9440、ISL9440A 和 ISL9441 作为高性能的多路同步降压 PWM 控制器,具有优秀的性能指标和强大的保护功能。它们的应用广泛,尤其适合家庭连接和工业设备中的电源管理需求。对于需要高可靠性、稳定输出和紧凑设计的应用,推荐使用这些器件。总体来说,这些产品在市场中具有很强的竞争力,并且能够满足大多数应用场景的需求。

ISL9440IRZ参数

参数
拓扑 Step-Down (Buck) Synchronous (3),Linear (LDO) (1)
长*宽*高 5mm(长度)*5mm(宽度)
通用封装 QFN-EP-32
安装方式 贴片安装
零件状态 在售
包装方式 管装

ISL9440IRZ厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

ISL9440IRZ数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 其他稳压器 RENESAS ELECTRONICS ISL9440IRZ ISL9440IRZ数据手册

ISL9440IRZ封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 11.6748 ¥ 98.6521
10+ $ 7.6731 ¥ 64.2144
25+ $ 6.7417 ¥ 56.4196
100+ $ 5.6886 ¥ 47.6064
300+ $ 5.291 ¥ 44.2791
库存: 1301
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 98.65
直接购买
加入购物车
