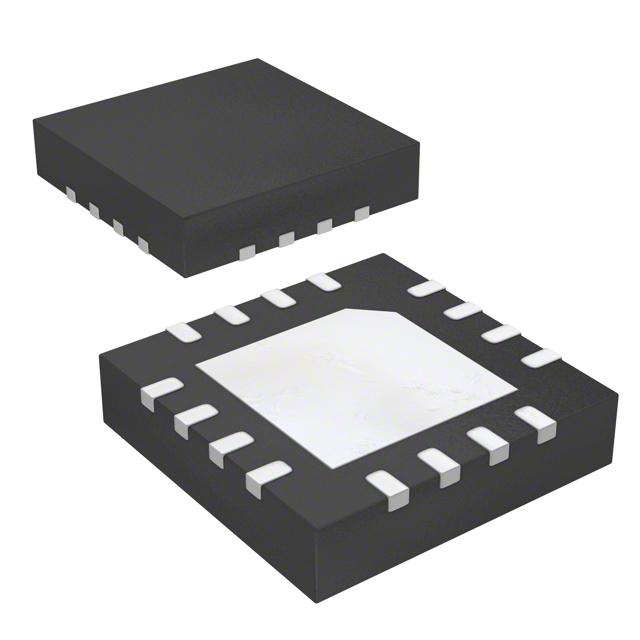

ISL9305IRTHWBNLZ-T

产品分类: 其他稳压器
产品描述: Step-Down (Buck) (2),Linear (LDO) (2) QFN 贴片安装,黏合安装
供应商型号: ISL9305IRTHWBNLZ-T-ND
供应商: Digi-Key
标准整包数: 1
RENESAS ELECTRONICS 其他稳压器 ISL9305IRTHWBNLZ-T

ISL9305IRTHWBNLZ-T概述


    产品简介


    ISL9305H 是一种集成的迷你电源管理集成电路(mini-PMIC),专为低电压微处理器供电设计,适用于单个锂离子电池或聚合物电池驱动的多电压轨应用。该芯片集成了两个高效3MHz同步降压转换器(DCD1和DCD2)和两个低输入低压差线性稳压器(LDO1和LDO2)。

    技术参数


    - 输入电压范围:
    - DCD1/DCD2:2.5V至5.5V
    - LDO1/LDO2:1.5V至5.5V
    - 输出电压范围:
    - DCD1/DCD2:可调范围0.8V至VIN;预设范围0.9V至3.6V(以25mV/步递增)
    - LDO1/LDO2:可调范围0.9V至3.6V(以50mV/步递增)
    - 最大输出电流:
    - DCD1/DCD2:每通道1.5A
    - LDO1/LDO2:每通道300mA
    - I2C接口频率:最高可达400kb/s
    - 静态功耗:
    - Skip模式下DCD1/DCD2:典型值50μA
    - 启用的每个LDO:典型值20μA
    - 封装:4mm x 4mm 16引脚TQFN

    产品特点和优势


    ISL9305H的主要特点是其高效的3MHz同步降压转换器,使得外部电感器和电容器尺寸非常小。通过I2C接口可以轻松调整输出电压,从而实现动态功率节省。该芯片具有较高的电流输出能力(1.5A),且具备过流保护和短路保护功能。此外,其小型化的封装非常适合便携式设备如智能手机、PDAs和便携式媒体播放器。

    应用案例和使用建议


    应用案例
    - 智能手机和平板电脑:在这些设备中,ISL9305H可以为多个电源轨供电,确保高效的能量利用。
    - 便携式媒体播放器:适用于需要多种电压轨的应用,如音频解码器和显示屏。
    - DSP核心电源:提供稳定的电源支持,适用于数字信号处理应用。
    使用建议
    - 在轻负载条件下启用Skip模式以减少开关损耗。
    - 调整I2C编程以适应不同的电压需求。
    - 采用适当的散热措施以避免过热。

    兼容性和支持


    ISL9305H的设计考虑到了与其他电子元器件的兼容性。它可以与多种外部电感器和电容器配合使用,具体参考“典型应用图”(Figure 1)。Intersil公司提供了全面的技术支持,包括数据表、评估板和详细的用户指南,帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    1. 问:如何调整输出电压?
    - 答:通过I2C接口编程设置,具体步骤请参考用户指南。
    2. 问:如何在轻负载条件下启用Skip模式?
    - 答:将I2C寄存器配置为Skip模式即可。详细配置请参阅数据手册。
    3. 问:如何确保良好的散热?
    - 答:建议采用大散热片或强制空气冷却系统,以保持芯片温度在推荐范围内。

    总结和推荐


    ISL9305H是一款高性能、多功能的电源管理集成电路,特别适合应用于智能手机、平板电脑和其他便携式设备。其高效能和灵活的配置使其在市场上具有很强的竞争优势。强烈推荐给需要高效能电源管理解决方案的开发者和设计师。
    这篇文章基于ISL9305H的数据手册内容,全面概述了该产品的功能、参数、应用和优势,旨在为用户提供详细的参考信息。

ISL9305IRTHWBNLZ-T参数

参数
拓扑 Step-Down (Buck) (2),Linear (LDO) (2)
通用封装 QFN
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装
