首页  >  产品百科  >  ISL28118MUZ-T7

ISL28118MUZ-T7

产品分类: 运算放大器
产品描述: 850μA 1.2V/μs 4MHz Rail to Rail 28mA 1 1 ±20V,40V 25μV 230nA General Purpose MSOP-8 贴片安装,黏合安装
供应商型号: Q-ISL28118MUZ-T7
供应商: 期货订购
标准整包数: 1500

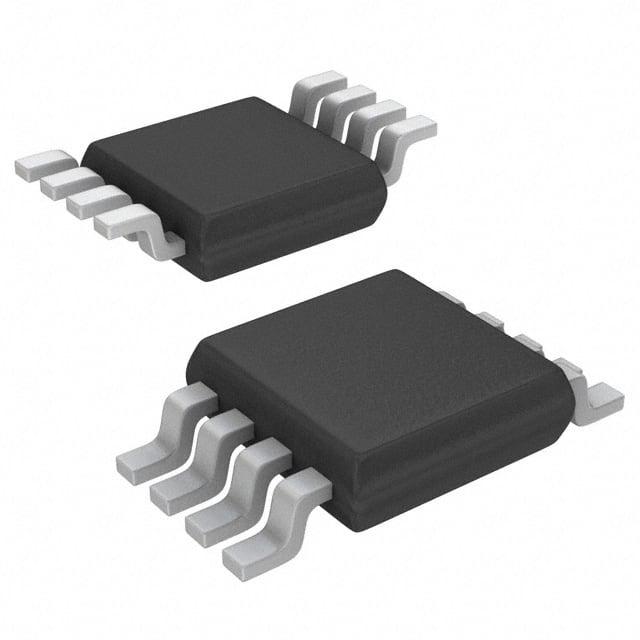

RENESAS ELECTRONICS 运算放大器 ISL28118MUZ-T7

ISL28118MUZ-T7概述

    # ISL28118M 高精度单电源运算放大器

    产品简介


    ISL28118M 是一款专门设计用于单电源供电应用的精密运算放大器,其工作温度范围扩展至 -55°C 至 +125°C。这款器件具有从负电源电压以下 0.5V 的共模输入电压范围、轨对轨输入差分电压范围(适用于比较器应用),以及轨对轨输出电压摆幅,使其特别适合需要输入操作接近接地的应用场景。此外,该放大器在高直流准确性和交流性能方面表现优异,是高精度仪表、数据采集、电源控制及工业控制的理想选择。
    主要功能与应用领域
    - 功能:低功耗、低偏置电压、低温漂移。
    - 应用领域:
    - 精密仪器
    - 医疗设备
    - 数据采集系统
    - 工业过程控制

    技术参数


    以下是 ISL28118M 的关键性能参数:
    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 输入偏置电流 | -575 | -230 | 575 | nA |
    | 输入失调电流 | -50 | 4 | 50 | nA |
    | 输入失调电压 | -150 | 25 | 150 | µV |
    | 共模抑制比 (CMRR) | -119 | -102 | -118 | dB |
    | 增益带宽积 (GBWP) | 3.2 | 4 | - | MHz |
    | 输出电压摆幅 | -0.5V | - | 0.5V | V |
    | 工作电压范围 | 3 | - | 40 | V |

    产品特点和优势


    1. 宽温域支持:在极端环境下(-55°C 至 +125°C)仍能保持稳定运行。
    2. 低功耗设计:典型电流消耗仅为 850µA。
    3. 高精度性能:超低噪声电压和电流密度确保信号完整性。
    4. 兼容性强:支持广泛的供电电压范围(3V 至 40V 或 ±20V)。
    应用案例与使用建议
    示例应用场景
    单电源低侧电流检测
    如图 1 所示,ISL28118M 可用于单电源配置下的低侧电流传感。通过设置适当的电阻网络,可以实现精确的电流测量。建议使用高精度的参考电压源以提高测量精度,并注意保持电路连接的稳定性。
    输入失调电压随温度变化
    根据图 5 和图 6 显示的结果,可以看到 ISL28118M 的输入失调电压随着温度的变化表现出良好的线性特性。为了减少误差,建议将增益设定为适当水平,并采用软件校准算法补偿温度引起的漂移。
    兼容性与支持
    ISL28118M 支持多种供电组合,包括但不限于 ±5V 和 ±15V。Intersil 提供全面的技术文档和支持服务,确保客户能够快速部署产品并解决问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 温度过高导致性能下降 | 使用散热片降低设备温度 |
    | 输出不稳定 | 检查接线是否有松动 |
    | 噪声干扰严重 | 添加滤波电容以减少高频噪声 |
    总结与推荐
    综上所述,ISL28118M 是一款性能卓越、应用广泛的精密运算放大器。它不仅具备出色的电气特性,还能够在极端条件下可靠工作。对于需要高精度、低功耗且能适应恶劣环境的应用场合,ISL28118M 是理想的选择。因此,我们强烈推荐此款产品给所有希望提升系统性能的专业人士。

ISL28118MUZ-T7参数

参数
电流 - 输入偏置 230nA
最大工作供电电压 ±20V,40V
-3db带宽 -
最小工作供电电压 -
关闭 -
典型供电电流 850μA
典型输入噪声电压密度 -
典型增益带宽 4MHz
典型压摆率 1.2V/μs
通道数量 1
输出类型 Rail to Rail
CMRR - 共模抑制比 -
电路数 1
每个通道的输出电流 28mA
Vos - 输入偏置电压 25μV
放大器类型 General Purpose
通用封装 MSOP-8
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

ISL28118MUZ-T7厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

ISL28118MUZ-T7数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 运算放大器 RENESAS ELECTRONICS ISL28118MUZ-T7 ISL28118MUZ-T7数据手册

ISL28118MUZ-T7封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1500+ $ 8.459 ¥ 70.6327
3000+ $ 8.459 ¥ 70.6327
4500+ $ 8.459 ¥ 70.6327
库存: 10000
起订量: 1500 增量: 1500
交货地:
最小起订量为:1500
合计: ¥ 105949.05
