首页  >  产品百科  >  ICL7650SCPDZ

ICL7650SCPDZ

产品分类: 运算放大器

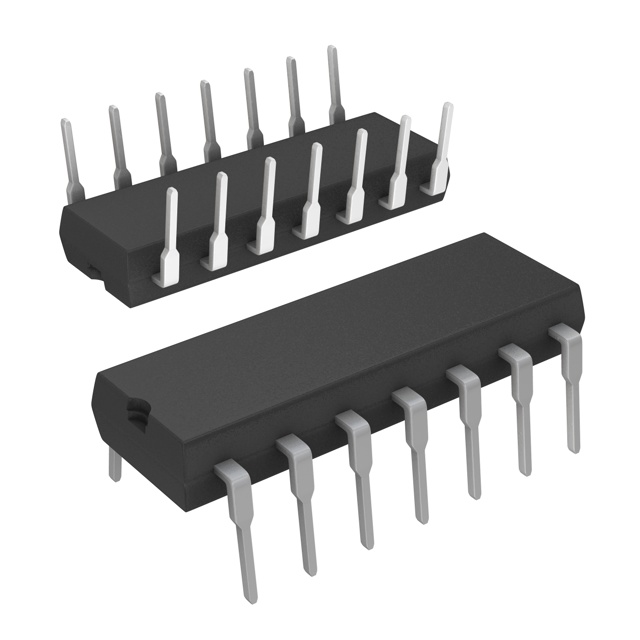

产品描述: Renesas Electronics 斩波稳定运算放大器, 单通道, PDIP封装, 双/单电源, 通孔安装, 14引脚
供应商型号: 2111966
供应商: element14
标准整包数: 1
RENESAS ELECTRONICS 运算放大器 ICL7650SCPDZ

ICL7650SCPDZ概述


    产品简介


    ICL7650S是一款超精密斩波稳定运算放大器(Op Amp),适用于需要极低输入失调电压的应用。这款芯片由Intersil公司生产,能够提供出色的输入偏置电流、极宽的共模电压范围、低静态功耗以及高速响应。相较于同系列的标准产品ICL7650,ICL7650S在多个关键参数上有所改进,如输入失调电压、温度系数、输入偏置电流和共模电压范围。

    技术参数


    - 输入失调电压(VOS): 在0到+70°C时,最大值为±8μV
    - 输入失调电压温漂(ΔVOS/ΔT): 0到+70°C时,典型值为0.02μV/°C
    - 输入偏置电流(IBIAS): 0到+70°C时,最大值为20pA
    - 输入偏置电压(IOS): 0到+70°C时,最大值为40pA
    - 输入电阻(RIN): >10^12Ω
    - 大信号增益(AVOL): RL=10kΩ时,典型值为150dB
    - 输出摆幅(VOUT): RL=10kΩ时,典型值为±4.85V;RL=100kΩ时,典型值为±4.95V
    - 共模抑制比(CMRR): 典型值为140dB
    - 电源抑制比(PSRR): 典型值为140dB
    - 带宽(GBWP): 2MHz
    - 压摆率(SR): 2.5V/μs
    - 供电电压范围(V+ to V-): 4.5V至16V
    - 静态功耗(ISUPP): 最大值为3.2mA

    产品特点和优势


    ICL7650S在设计和特性上具有显著的优势,尤其是在以下几个方面:
    - 极低的输入失调电压:典型值为几微伏,极大提高了电路精度。
    - 超宽的共模电压范围:-5V到+3.5V,适应多种应用场景。
    - 极高的增益:达150dB,适用于高精度测量。
    - 极高的共模抑制比(CMRR)和电源抑制比(PSRR):均为140dB,确保了良好的噪声抑制能力。
    - 超低的功耗:静态功耗仅为2mA,适合便携式或电池供电设备。
    - 内置钳位电路:避免过载恢复问题,允许用作比较器。
    - 高静电保护:所有引脚均通过输入二极管进行静电保护。

    应用案例和使用建议


    ICL7650S广泛应用于各种需要高精度测量的场合,如传感器接口、精密仪器仪表和医疗设备等。具体应用实例包括但不限于:
    - 非反相放大器:图2展示了一个非反相放大器电路,具有可选的钳位电路以增强过载恢复性能。
    - 零偏移比较器:图5展示了使用钳位电路的零偏移比较器,可以避免传统斩波稳定放大器常见的问题。
    使用建议:
    - 在选择外部电容时,建议采用高品质的薄膜电容器,例如聚酯电容。
    - 尽量保持所有引脚温度一致,以减少热电动势效应。
    - 使用防护环来降低泄漏电流的影响。

    兼容性和支持


    ICL7650S提供了多种封装选项,包括8引脚和14引脚的双列直插封装(DIP)及小外形封装(SOIC)。这些封装使得ICL7650S能与其他标准组件无缝对接。厂商提供了全面的技术支持和服务,包括详细的资料和参考设计,帮助用户快速上手。

    常见问题与解决方案


    - 问:如何防止过载恢复问题?
    答:利用钳位电路,在过载条件下自动恢复,保持系统稳定。

    - 问:在高温环境下,如何避免精度下降?
    答:采用优质材料和防护措施,尽量减少温度梯度,提高电路稳定性。

    总结和推荐


    ICL7650S作为一款高性能、高可靠性的运算放大器,其优秀的输入失调电压控制和宽广的工作范围使其在多种应用场景中表现出色。强烈推荐给那些对电路精度有严格要求的设计工程师。无论是用于医疗设备还是精密测量仪器,ICL7650S都能提供卓越的性能。

ICL7650SCPDZ参数

参数
电路数 1
电流 - 输入偏置 4pA
放大器类型 Zero-Drift
每个通道的输出电流 30mA
典型输入噪声电压密度 -
典型压摆率 2.5V/μs
最大工作供电电压 ±8V,16V
最小工作供电电压 -
输出类型 CMOS
-3db带宽 -
CMRR - 共模抑制比 -
通道数量 1
关闭 关闭
典型供电电流 2mA
Vos - 输入偏置电压 700μV
典型增益带宽 2MHz
19.68mm(Max)
7.11mm(Max)
5.33mm(Max)
通用封装 PDIP-14
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

ICL7650SCPDZ厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

ICL7650SCPDZ数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 运算放大器 RENESAS ELECTRONICS ICL7650SCPDZ ICL7650SCPDZ数据手册

ICL7650SCPDZ封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 11.9295 ¥ 99.8498
10+ $ 10.7885 ¥ 90.2994
25+ $ 10.2833 ¥ 86.0715
100+ $ 8.9333 ¥ 74.772
250+ $ 8.5282 ¥ 71.3811
500+ $ 7.5615 ¥ 63.2901
1000+ $ 7.3321 ¥ 61.3693
库存: 3
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 99.84
