CA3240EZ

产品分类: 运算放大器
产品描述: Renesas Electronics 运算放大器, 双通道, PDIP封装, 双/单电源, 通孔安装, 8引脚
供应商型号: 9663630
供应商: 海外现货
标准整包数: 1

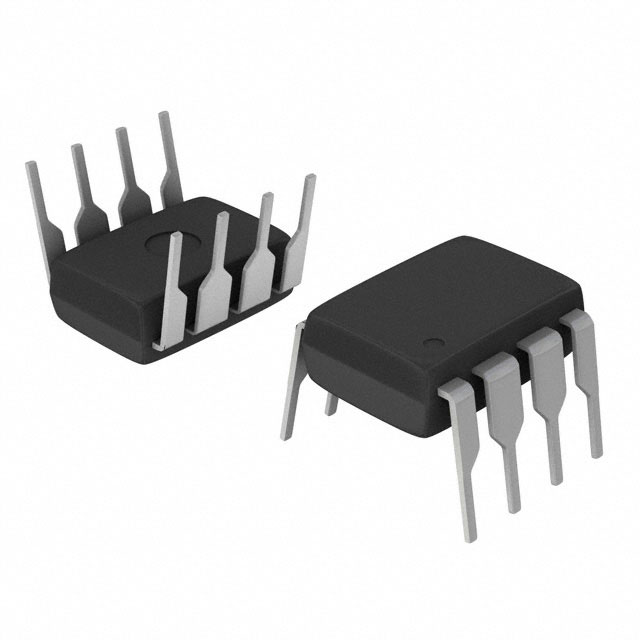

RENESAS ELECTRONICS 运算放大器 CA3240EZ

CA3240EZ概述

    CA3240A, CA3240 双路4.5MHz运算放大器技术手册

    产品简介


    CA3240A 和 CA3240 是 CA3140 系列集成运算放大器的双路版本。这些器件将MOSFET输入级和双极输出级结合在单个单片芯片上。它们提供了高输入阻抗和宽共模输入电压范围,可应用于汽车、便携式仪器仪表等多种场合。

    技术参数


    - 输入阻抗 (ZIN):通常为 1.5TΩ(典型值)
    - 输入电流 (II):±15V时典型值为 10pA
    - 共模抑制比 (CMRR):典型值为 320μV/V
    - 电源抑制比 (PSRR):典型值为 150μV/V
    - 最大输出电压 (VOM+):13V
    - 最大输出电压 (VOM-):-14.4V
    - 增益带宽积 (GBW):4.5MHz
    - 摆率 (SR):9V/μs
    - 总电源电流 (I+):±15V时典型值为 12mA

    产品特点和优势


    1. 内部补偿:内置补偿功能简化了电路设计。
    2. MOSFET 输入级:提供高输入阻抗和宽共模输入电压范围,适用于各种应用。
    3. 直接替换:可以替代大多数应用中的741型运算放大器。
    4. 无铅工艺:符合RoHS标准,适合焊接加工。

    应用案例和使用建议


    1. 触摸开关:利用小电流检测触控信号,用于电容式触摸屏。
    2. 液位检测器:用于液体检测,监测液位变化。
    3. 电源供应:构建恒压/恒流电源系统,适用于充电设备。
    使用建议:
    - 在需要较高共模电压的应用中,确保电路能够处理相应的电压范围。
    - 在负载较大时,考虑使用额外的限流电阻来保护输入端口。

    兼容性和支持


    - 该产品与标准1458运算放大器兼容,便于在现有电路中替换。
    - 提供技术支持和维护服务,帮助用户解决使用过程中遇到的问题。

    常见问题与解决方案


    1. 输入电流过大:
    - 解决方法:增加外部限流电阻,以限制输入电流不超过1mA。
    2. 输出电压不稳定:
    - 解决方法:检查电源电压是否稳定,并确保适当的散热措施。
    3. 温度漂移明显:
    - 解决方法:使用温度补偿电路来减小温度对性能的影响。

    总结和推荐


    CA3240A 和 CA3240 运算放大器具有高输入阻抗、宽共模电压范围和稳定的电源抑制能力,适用于多种高精度应用。该产品经过精心设计和优化,能够满足严苛的应用需求。综合来看,无论是从性能还是可靠性方面,都非常值得推荐。
    通过本文的技术介绍和详细参数分析,我们希望帮助读者更好地理解和使用 CA3240A 和 CA3240,为电子设计工程师提供更多实用参考。

CA3240EZ参数

参数
输出类型 CMOS
最小工作供电电压 4V
关闭 关闭
典型压摆率 9V/μs
电流 - 输入偏置 10pA
放大器类型 General Purpose
典型输入噪声电压密度 40nV/rtHz@ ±15V
典型供电电流 8mA(x2 Channels)
Vos - 输入偏置电压 5mV
CMRR - 共模抑制比 -
典型增益带宽 4.5MHz
电路数 2
通道数量 2
每个通道的输出电流 40mA
最大工作供电电压 ±18V,36V
-3db带宽 4.5MHz
10.16mm(Max)
7.11mm(Max)
5.33mm(Max)
通用封装 PDIP-8
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 管装

CA3240EZ厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

CA3240EZ数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 运算放大器 RENESAS ELECTRONICS CA3240EZ CA3240EZ数据手册

CA3240EZ封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 17.1277
10+ ¥ 16.4689
25+ ¥ 15.8101
50+ ¥ 14.7561
100+ ¥ 14.4926
250+ ¥ 14.4926
500+ ¥ 14.2291
1000+ ¥ 14.2291
库存: 3230
起订量: 3 增量: 0
交货地:
最小起订量为:1
合计: ¥ 17.12
