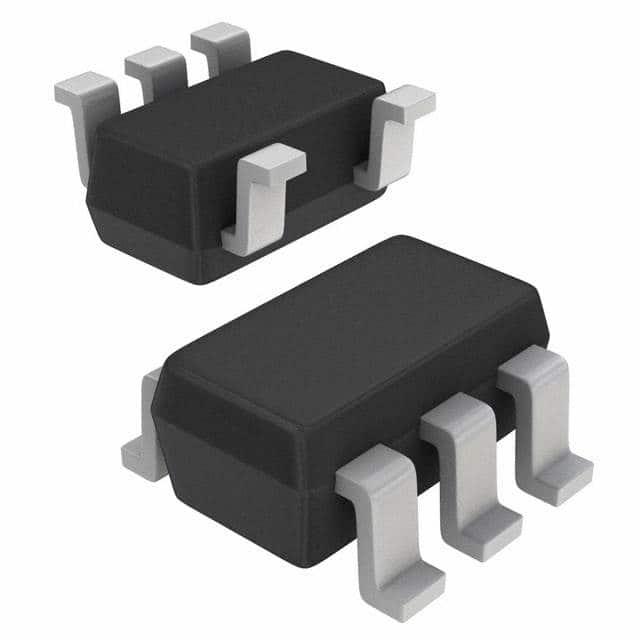

ISL28113FHZ-T7

产品分类: 运算放大器
产品描述: 90μA 1V/μs 55nV/rtHz 2MHz 关闭 Rail to Rail 22mA 1 1 3V 5.5V 500μV 3pA General Purpose SOT-23-5 贴片安装,黏合安装 2.9mm*1.6mm*1.14mm
供应商型号: Q-ISL28113FHZ-T7
供应商: 期货订购
标准整包数: 6000
RENESAS ELECTRONICS 运算放大器 ISL28113FHZ-T7

ISL28113FHZ-T7概述


    产品简介


    ISL28113、ISL28213 和 ISL28413 概述
    ISL28113、ISL28213 和 ISL28413 是单通道、双通道和四通道通用微功耗、轨到轨输入输出(RRIO)运算放大器。这些器件具有宽泛的工作电压范围(1.8V 至 5.5V),适用于多种应用场景。其中,ISL28113 是单通道版本,ISL28213 是双通道版本,ISL28413 是四通道版本。这些运算放大器广泛应用于电源控制、过程控制、信号增益/缓冲、主动滤波器、电流分流传感和跨阻抗放大等领域。

    技术参数


    ISL28113、ISL28213 和 ISL28413 的技术规格
    - 供电范围: 1.8V 至 5.5V
    - 静态电流: 130µA/通道(最大值)
    - 偏置电流: 20pA(最大值)
    - 增益带宽积: 2MHz
    - 输入失调电压: ±4mV 至 ±40mV
    - 共模抑制比 (CMRR): 72dB(-40°C 至 +125°C 时为 70dB)
    - 电源抑制比 (PSRR): 71dB(-40°C 至 +125°C 时为 70dB)
    - 输出摆幅: 高端 4.985V 至 4.993V;低端 13mV 至 15mV
    - 单位增益带宽: 2MHz
    - 小信号带宽: 35kHz(CMRR = 72dB 时)
    - 输出短路电流: 高端 16mA;低端 -22mA
    工作环境
    - 工作温度范围: -40°C 至 +125°C
    - 存储温度范围: -65°C 至 +150°C
    - 最大结温: +125°C

    产品特点和优势


    ISL28113、ISL28213 和 ISL28413 的核心优势在于其低功耗、宽供电范围、高增益带宽积和良好的共模抑制能力。此外,它们还具有出色的噪声性能和极低的输入偏置电流。这些特性使得它们在众多工业应用中表现出色,如电源控制和调节、过程控制、信号增益和缓冲等。

    应用案例和使用建议


    应用案例
    - 电流感测: 使用该运算放大器设计的电流传感器能够精确测量电流,适用于电池管理系统和电机驱动器。
    - 电源管理: 在电源管理单元中,这些放大器可以实现精准的电压和电流控制。
    - 传感器接口: 由于具有宽泛的输入电压范围和低噪声性能,ISL28x13 系列非常适合用于各种传感器接口。
    使用建议
    - 当输入电压可能超过电源电压 0.5V 或更多时,建议在输入端添加外部串联电阻以确保输入电流不超过 20mA。
    - 对于未使用的通道,应当通过短接输出到反相输入并接地正相输入来防止振荡,从而避免不必要的功耗和干扰。

    兼容性和支持


    兼容性
    - ISL28113 可供 SC70-5 和 SOT23-5 封装选择。
    - ISL28213 提供 MSOP8、SOIC8 和 SOT23-8 封装选项。
    - ISL28413 则提供 TSSOP14 和 SOIC14 封装选项。
    - 所有封装均符合 RoHS 规范,适用于 SnPb 和无铅焊接操作。
    支持
    - 提供详细的评估板文档(AN1519、AN1520、AN1542)以便用户快速上手。
    - 用户手册和 SPICE 模型帮助工程师进行仿真和验证。

    常见问题与解决方案



    常见问题与解决方案


    1. 问: 运算放大器是否会因过压而损坏?
    答: 不会。这些运算放大器对输入电压的保护机制使其能够承受输入电压超出供电电压达 0.5V 的情况。但是,为确保安全,建议在输入端添加外部串联电阻。
    2. 问: 如何避免未使用的通道导致的干扰?
    答: 确保将未使用的通道配置为短接输出至反相输入,并将正相输入接地。这样可以避免不必要的功耗和干扰。

    总结和推荐



    总结和推荐


    ISL28113、ISL28213 和 ISL28413 系列运算放大器因其低功耗、宽工作电压范围、高增益带宽积和优秀的噪声性能,非常适合需要高性能且低功耗的应用场合。其卓越的共模抑制能力和广泛的温度适应范围,使得这些器件在多种工业应用场景中表现出色。鉴于上述特性,强烈推荐这些器件用于电源管理和控制、传感器接口以及模拟信号处理等应用。

ISL28113FHZ-T7参数

参数
CMRR - 共模抑制比 -
放大器类型 General Purpose
电流 - 输入偏置 3pA
最小工作供电电压 3V
典型输入噪声电压密度 55nV/rtHz
典型压摆率 1V/μs
输出类型 Rail to Rail
典型供电电流 90μA
电路数 1
典型增益带宽 2MHz
每个通道的输出电流 22mA
通道数量 1
-3db带宽 -
关闭 关闭
最大工作供电电压 5.5V
Vos - 输入偏置电压 500μV
长*宽*高 2.9mm*1.6mm*1.14mm
通用封装 SOT-23-5
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

ISL28113FHZ-T7厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。
