首页  >  产品百科  >  49FCT3805SOGI8

49FCT3805SOGI8

产品分类: 时钟缓存器
产品描述: 3V 3.6V SOIC-20 贴片安装,黏合安装 12.8mm*7.5mm*2.34mm
供应商型号: Q-49FCT3805SOGI8
供应商: 期货订购
标准整包数: 1000

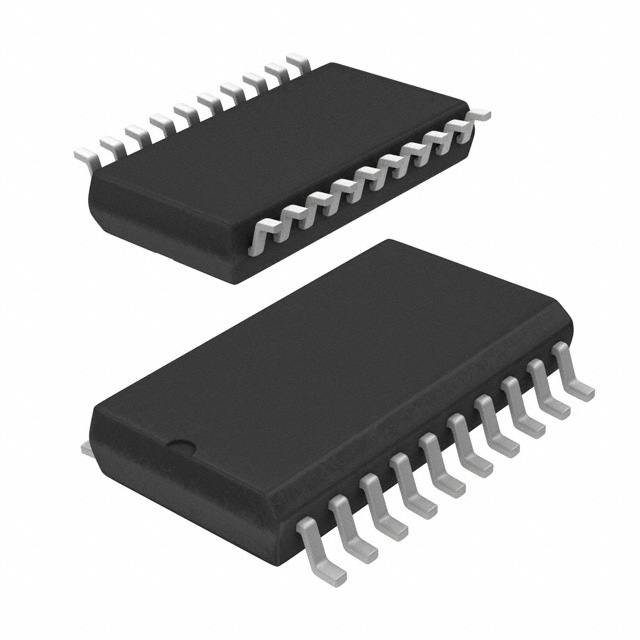

RENESAS ELECTRONICS 时钟缓存器 49FCT3805SOGI8

49FCT3805SOGI8概述

    IDT49FCT3805/A 3.3V CMOS BUFFER/CLOCK DRIVER 技术手册

    1. 产品简介


    IDT49FCT3805/A 是一款采用先进双金属CMOS技术制造的3.3伏非反相时钟驱动器。它由两个独立的驱动器组构成,每个组提供1:5的扇出比并具有独立的输出使能控制。IDT49FCT3805专为高速时钟分布而设计,适用于对信号质量和延迟要求较高的场合,如地址分配,可实现低延迟和高信号质量的一点到多点传输线驱动。

    2. 技术参数


    - 输入电压:VIN = 0V 时输入电容CIN = 4.5至6pF
    - 输出电压:VOUT = 0V 时输出电容COUT = 5.5至8pF
    - 电源电压范围:VCC = 3.3V ± 0.3V
    - 存储温度范围:–65°C 至 +150°C
    - 最大输出电流:–60mA 至 +60mA
    - 典型输入电平:保证逻辑高电平为2至5.5V,逻辑低电平为–0.5至0.8V
    - 传播延时(工业温度范围):最小1.5ns,最大5.8ns
    - 脉冲偏移:0.5至1ns

    3. 产品特点和优势


    - 高速时钟分布:确保信号质量和低延迟。
    - 双独立输出银行:每组包含五个输出,具有3态控制。
    - 低容性输入:具备回滞特性,适用于高频率应用。
    - 紧凑封装:提供SSOP、SOIC和QSOP三种封装选项。

    4. 应用案例和使用建议


    - 地址分配:用于需要将单个信号分发到多个接收端的应用中,确保低延迟和高信号质量。
    - 系统板间信号传输:通过一点到多点的传输线驱动,实现信号高效分发。
    - 多路复用器设计:结合外部电路实现更复杂的功能,如信号选择和路由控制。
    使用建议:
    - 在使用时应注意电源电压范围和温度范围限制,避免超出绝对最大额定值。
    - 对于高频应用,需特别注意保持负载稳定,以减少传播延时和脉冲偏移。

    5. 兼容性和支持


    - 兼容性:可与不同电压的组件(3.3V或5V)兼容。
    - 技术支持:提供在线帮助服务,电话技术支持,邮箱咨询以及官方网站资源支持。

    6. 常见问题与解决方案


    - 问题1:输出电流异常。解决方案:检查负载是否符合规格要求,确认供电电压稳定。
    - 问题2:信号质量不佳。解决方案:调整负载电容,确保负载电阻阻值适当。
    - 问题3:无法正常启用或禁用输出。解决方案:检查3态控制引脚状态,确保没有错误的接地或悬空。

    7. 总结和推荐


    IDT49FCT3805/A 是一款高性能的3.3伏CMOS缓冲器/时钟驱动器,特别适用于高速时钟分布和多点信号传输应用。其独特的设计使其在复杂的电路环境中表现出色。建议在需要精确信号传输和高可靠性应用中考虑使用此产品。

49FCT3805SOGI8参数

参数
最小工作供电电压 3V
最大工作供电电压 3.6V
输出信号类型 -
最大输入频率 -
输出数量 -
输入信号类型 -
电路数 2
最大传播延迟时间 -
差分 - 输入:输出
长*宽*高 12.8mm*7.5mm*2.34mm
通用封装 SOIC-20
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

49FCT3805SOGI8厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

49FCT3805SOGI8数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 时钟缓存器 RENESAS ELECTRONICS 49FCT3805SOGI8 49FCT3805SOGI8数据手册

49FCT3805SOGI8封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 1.705 ¥ 14.2368
2000+ $ 1.705 ¥ 14.2368
3000+ $ 1.705 ¥ 14.2368
库存: 10000
起订量: 1000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 14236.8
