9DBV0231AKILFT

产品分类: 时钟缓存器
产品描述: 1.7V 1.9V 差分 5ns 137.5MHz 差分 QFN 贴片安装 4mm*4mm*900μm
供应商型号: 9DBV0231AKILFT
供应商: 国内现货
标准整包数: 2500

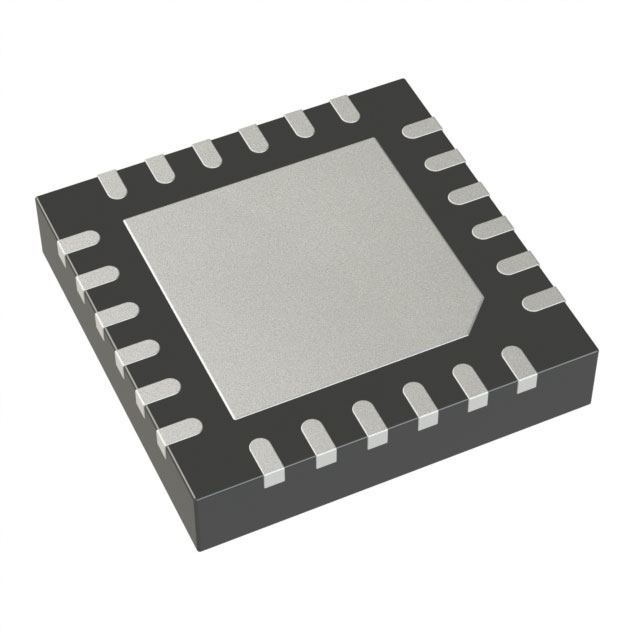

RENESAS ELECTRONICS 时钟缓存器 9DBV0231AKILFT

9DBV0231AKILFT概述

    9DBV0231 1.8V PCIe Zero-Delay/Fanout Clock Buffer 技术手册

    1. 产品简介


    9DBV0231 是由瑞萨电子公司生产的 1.8V 非常低功耗(VLP)PCIe 系列中的成员。该器件具有两个输出使能端口,可用于时钟管理。它主要应用于1.8V PCIe Gen1到Gen5的零延迟/扇出缓冲器(ZDB/FOB),特别适用于需要高精度和低延迟的场景。

    2. 技术参数


    - 输出特性:
    - 两路 1-200MHz 低功耗(LP)HCSL DIF 对
    - 关键规格:
    - DIF 周期到周期抖动 < 50ps
    - DIF 输出到输出偏斜 < 50ps
    - PCIe Gen5 CC 加性相位抖动 < 40fs RMS
    - 12kHz 至 20MHz 加性相位抖动 = 156fs RMS 在 156.25MHz(典型值)

    3. 产品特点和优势


    - LP-HCSL 输出:比标准 HCSL 输出节省 4 个电阻
    - 典型功耗:35mW(PLL 模式),减少热设计考虑
    - Spread Spectrum 兼容:允许用于 EMI 减少
    - OE# 引脚:支持 DIF 功耗管理
    - HCSL 兼容差分输入:可以由常见的时钟源驱动
    - SMBus 可选功能:优化信号完整性以适应应用
    - 每个输出的上升率:最小化每个应用的相位抖动
    - 输出在 PLL 锁定之前被屏蔽:干净的系统启动
    - 默认配置包含:无需 SMBus 接口即可控制设备
    - 3.3V 容忍的 SMBus 接口:与旧控制器配合使用
    - 节省空间的 4x4mm 24-VFQFPN 封装:最小化电路板空间

    4. 应用案例和使用建议


    9DBV0231 主要应用于 1.8V PCIe Gen1 到 Gen5 的零延迟/扇出缓冲器,如数据中心和服务器主板。对于此类应用,建议确保时钟源的稳定性,并根据具体应用场景选择合适的 PLL 模式。

    5. 兼容性和支持


    9DBV0231 支持 SMBus 控制接口,并且具有广泛的兼容性。瑞萨电子提供技术支持和保修服务,以确保产品的可靠性和性能。

    6. 常见问题与解决方案


    - 问题:输出不正常,如何解决?
    - 解决方案:检查电源电压是否稳定,以及 SMBus 设置是否正确。
    - 问题:无法正常启动,如何处理?
    - 解决方案:确认是否已正确连接外部时钟源,尝试复位系统。
    - 问题:输出信号不稳定,如何调试?
    - 解决方案:调整 PLL 模式,确保符合系统需求,检查输出端接电阻是否合适。

    7. 总结和推荐


    9DBV0231 是一款高度集成的 1.8V PCIe 零延迟/扇出缓冲器,具备卓越的电气特性和广泛的应用范围。它的低功耗和节省空间的封装使其成为数据中心和服务器主板的理想选择。总体来说,强烈推荐使用这款产品,特别是对于需要高精度和低延迟时钟信号的场景。

9DBV0231AKILFT参数

参数
最小工作供电电压 1.7V
最大工作供电电压 1.9V
电路数 1
输出信号类型 差分
输出数量 2
差分 - 输入:输出
最大传播延迟时间 5ns
最大输入频率 137.5MHz
输入信号类型 差分
长*宽*高 4mm*4mm*900μm
通用封装 QFN
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

9DBV0231AKILFT厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

9DBV0231AKILFT数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 时钟缓存器 RENESAS ELECTRONICS 9DBV0231AKILFT 9DBV0231AKILFT数据手册

9DBV0231AKILFT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2500+ ¥ 20.252
5000+ ¥ 19.92
7500+ ¥ 19.588
10000+ ¥ 19.256
库存: 2500
起订量: 2500 增量: 2500
交货地:
最小起订量为:2500
合计: ¥ 50630
直接购买
加入购物车
