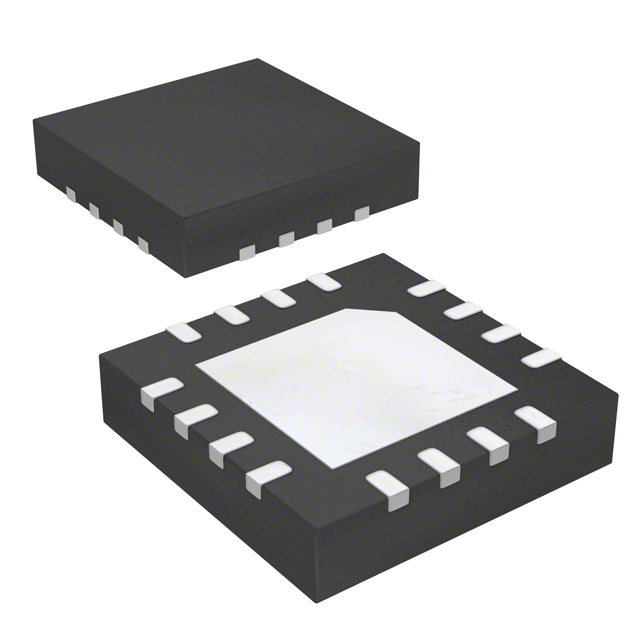

8SLVD1204-33NLGI

产品分类: 时钟缓存器
产品描述: 3.135V 3.465V 差分 0.31ns@ 3.135V to 3.465V 2GHz 差分 VFQFPN-16 贴片安装
供应商型号: 3262936
供应商: 海外现货
标准整包数: 1
RENESAS ELECTRONICS 时钟缓存器 8SLVD1204-33NLGI

8SLVD1204-33NLGI概述

    # 8SLVD1204-33 2:4 LVDS Output Fanout Buffer 技术手册

    产品简介


    8SLVD1204-33 是由Integrated Device Technology, Inc.生产的高性价比LVDS输出扇出缓冲器。该芯片专为高频率、极低附加相位噪声的时钟和数据信号的扇出而设计。其主要功能是将单个输入信号分成四个低偏移差分输出对,适用于需要精确时钟分布的应用场景。此外,8SLVD1204-33 能够接受LVDS、LVPECL等差分输入信号,并提供LVCMOS/LVTTL接口。该芯片在通讯设备、数据中心、存储系统等多个领域都有广泛的应用。

    技术参数


    以下是8SLVD1204-33的主要技术参数:
    - 供电电压:3.3V(±5%)
    - 最大输入频率:2GHz
    - 输出数量:四对低偏移、低附加抖动的LVDS输出
    - 输入阻抗:51 kΩ
    - 输入电容:2 pF
    - 输出偏移:20ps(最大值)
    - 传播延迟:310ps(最大值)
    - 相位噪声:RMS在156.25 MHz下为100 fs(最大值)
    - 封装:16引脚3x3mm VFQFPN
    - 工作温度范围:-40°C 至 85°C
    - 存储温度范围:-65°C 至 150°C

    产品特点和优势


    8SLVD1204-33具备以下显著特点和优势:
    - 低偏移输出:保证了极高的输出精度和稳定性。
    - 低附加相位噪声:减少了信号传输过程中的噪声,提高了整体信号质量。
    - 灵活的输入选择:通过SEL输入可以切换两组差分输入信号,增加了灵活性。
    - 易于集成:与LVDS、LVPECL和LVCMOS等多种标准信号接口兼容。
    - 低功耗:针对需要高性能但又受限于电源条件的应用提供了高效能解决方案。

    应用案例和使用建议


    应用案例
    - 通讯系统:可用于高速数据通信系统中时钟信号的分布式管理。
    - 服务器和存储设备:可确保数据在高速读写过程中保持稳定可靠的时钟同步。
    - 工业控制:确保复杂控制系统内部不同模块间的信号同步。
    使用建议
    - 输入接法:如果不需要使用某些输入端口,可以将其悬空,并连接一个1kΩ的电阻到地以增加保护。
    - 输出处理:未使用的LVDS输出端可以保持悬空状态,或者用100Ω电阻进行端接。
    - 单端输入转换:参考图1中的电路图来将单端信号转换为差分信号,注意调整电阻值以满足输入电压摆幅要求。

    兼容性和支持


    8SLVD1204-33 支持多种输入信号标准,如LVDS、LVPECL和LVCMOS。在使用不同驱动器时,请参考具体供应商的建议来确定适当的端接方法。厂商提供了详细的技术支持和文档资料,帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    - Q: 输出信号出现明显的偏移怎么办?
    - A: 检查SEL选择线是否正确连接,并确认输入信号的质量和偏移量。必要时调整输入信号的偏移,确保符合8SLVD1204-33 的输入要求。

    - Q: 设备在高温环境下运行不稳定?
    - A: 确保所有外围设备正常工作,并验证散热措施的有效性。考虑使用更高效的散热方案或改善电路布局以减少热累积。

    总结和推荐


    8SLVD1204-33是一款性能卓越、适应性强的LVDS输出扇出缓冲器,特别适合用于需要高精度和稳定性的应用场合。它的低偏移、低相位噪声和高可靠性使其成为众多行业的理想选择。对于追求高性能、低功耗以及严格信号同步需求的应用来说,强烈推荐使用这款产品。

8SLVD1204-33NLGI参数

参数
最小工作供电电压 3.135V
最大工作供电电压 3.465V
差分 - 输入:输出
电路数 1
最大输入频率 2GHz
输出数量 4
最大传播延迟时间 0.31ns@ 3.135V to 3.465V
输入信号类型 差分
输出信号类型 差分
3.1mm(Max)
16-VFQFN Exposed Pad
1.05mm(Max)
通用封装 VFQFPN-16
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘,管装

8SLVD1204-33NLGI厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

8SLVD1204-33NLGI数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 时钟缓存器 RENESAS ELECTRONICS 8SLVD1204-33NLGI 8SLVD1204-33NLGI数据手册

8SLVD1204-33NLGI封装设计

查看详情并下载
Symbol
Footprint
3D Model
