852911AVILF

产品分类: 时钟缓存器

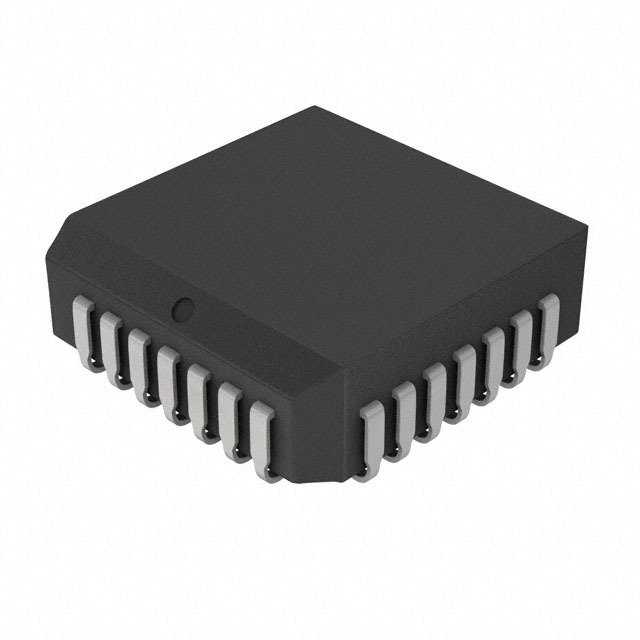

产品描述: 3V 3.6V 500MHz PLCC-28 贴片安装 11.5mm(长度)*3.63mm(高度)
供应商型号: FL-852911AVILF
供应商: 海外现货
标准整包数: 1
RENESAS ELECTRONICS 时钟缓存器 852911AVILF

852911AVILF概述

    # 852911I Differential-to-HSTL Fanout Buffer 技术手册

    产品简介


    852911I 是一种低偏斜(skew)的一对九差分至HSTL(High-Speed Transceiver Logic)缓冲器,适用于高速数字信号处理和通信系统。其主要功能是将差分输入信号转换为多个HSTL输出信号,从而实现高效的数据传输和分配。广泛应用于IA64架构系统和静态随机存取存储器(SRAM)系统中。

    技术参数


    电气特性
    - 输入电容(CIN):4pF
    - 上拉电阻(RPULLUP):51kΩ
    - 下拉电阻(RPULLDOWN):51kΩ
    主要性能参数
    - 输出个数:9个HSTL输出
    - 最大输出频率:500MHz
    - 最大输出偏斜(Output Skew):100ps
    - 最大部分间偏斜(Part-to-Part Skew):300ps
    - 传播延迟(Propagation Delay):1.7ns
    - 高电平输出电压(VOH):1.4V(最大)
    - 电源电压范围(VDD):3.3V ±0.3V
    - 输出供电电压范围(VDDO):1.6V 至 3.6V
    - 工作温度范围(TA):-40°C 至 85°C
    输入接口支持
    - 选择性输入时钟:可接受大部分差分输入电平,如LVPECL、LVDS、HSTL、SSTL、HCSL等。
    - 非对称输入时钟:支持LVPECL、CML、SSTL等输入类型。

    产品特点和优势


    - 高度兼容性:支持多种输入信号类型,适用于广泛的信号源。
    - 低偏斜和快速响应:确保信号在不同通道间的同步性和一致性,提升系统整体性能。
    - 宽泛的工作条件:能够在较宽的电压和温度范围内稳定运行,适应各种复杂的应用环境。

    应用案例和使用建议


    应用案例
    852911I广泛应用于高性能计算机和服务器系统中,特别是在需要高速、多通道信号处理的场合。例如,在IA64架构系统中,用于CPU与内存之间的高速数据传输。
    使用建议
    - 单端信号到差分输入:通过适当的阻抗匹配(如使用电阻分压器),可以将单端信号转化为差分输入,满足852911I的输入要求。
    - 输入信号偏置:确保参考电压(VREF)设置在输入电压摆动范围的中心,例如通过调整R1和R2的比值,确保VREF = VDD/2。

    兼容性和支持


    852911I具有良好的兼容性,可与多种标准的差分信号源进行连接。IDT公司提供详尽的技术支持和文档资料,帮助用户正确安装和使用该产品。同时,厂商提供了多种封装形式和包装方式,以满足不同的应用需求。

    常见问题与解决方案


    问题1:如何正确设置参考电压?
    解决方案:通过调整分压电阻R1和R2的比例,确保VREF = VDD/2。例如,如果VDD = 3.3V,则R2/R1 = 0.609,以使VREF位于输入电压的中心。
    问题2:如何处理过高的温度导致的可靠性问题?
    解决方案:根据数据手册中的热阻参数,合理选择散热方案,确保工作环境温度不超过125°C。必要时,增加散热片或采用水冷等冷却措施。

    总结和推荐


    852911I是一款出色的低偏斜、高性能的差分至HSTL缓冲器,特别适合于高速数据传输和多通道信号处理应用。凭借其优良的电气特性和广泛的适用范围,本产品在当前技术条件下具有很强的市场竞争力。强烈推荐给需要高精度、低偏斜信号传输的客户。

852911AVILF参数

参数
最小工作供电电压 3V
最大工作供电电压 3.6V
最大输入频率 500MHz
输出数量 -
输出信号类型 -
差分 - 输入:输出
最大传播延迟时间 -
输入信号类型 -
电路数 1
长*宽*高 11.5mm(长度)*3.63mm(高度)
通用封装 PLCC-28
安装方式 贴片安装
零件状态 停产
包装方式 散装,管装

852911AVILF厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

852911AVILF数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 时钟缓存器 RENESAS ELECTRONICS 852911AVILF 852911AVILF数据手册

852911AVILF封装设计

查看详情并下载
Symbol
Footprint
3D Model
