8T39S08ANLGI

产品分类: 时钟缓存器
产品描述: 2.375V 3.465V 2GHz 贴片安装 6mm(长度)
供应商型号: 800-4173-ND
供应商: Digi-Key
标准整包数: 490

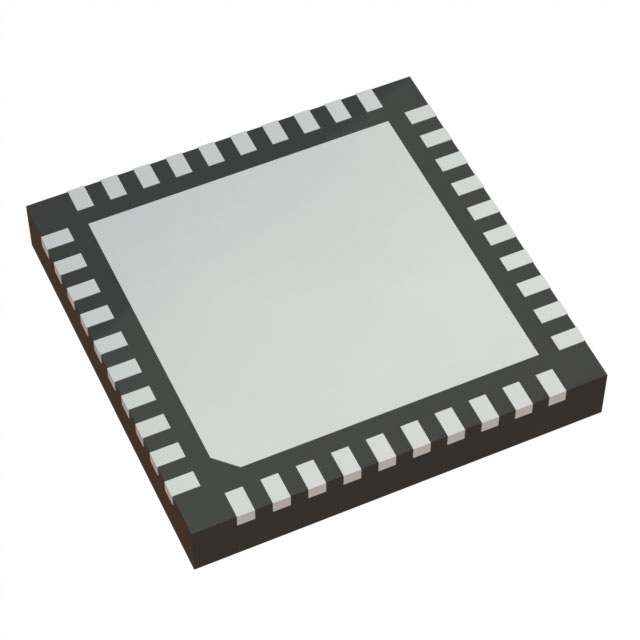

RENESAS ELECTRONICS 时钟缓存器 8T39S08ANLGI

8T39S08ANLGI概述

    8T39S08A 高性能时钟扇出缓冲器

    产品简介


    8T39S08A 是一种高性能时钟扇出缓冲器,专为高频低相位噪声时钟和数据信号的信号分配而设计。它可以接收两个差分输入或一个晶体输入,并根据需要将选定的信号分配到八个差分输出端口。这些输出端口可以配置为 LVPECL、LVDS 和 HCSL 接口,同时提供一个 LVCMOS 输出。该器件的工作电压范围广泛,可以从 3.3V 或 2.5V 的核心电源供电,并支持 3.3V 或 2.5V 的输出操作电源。

    技术参数


    - 输入接口:双差分参考时钟输入对,支持 LVPECL、LVDS、HCSL、HSTL 和单端输入电平。
    - 晶体振荡器接口:支持 10MHz 到 40MHz 的晶体输入频率。
    - 最大输出频率:
    - LVPECL: 2GHz
    - LVDS: 2GHz
    - HCSL: 250MHz
    - LVCMOS: 250MHz
    - 输出结构:两个独立的银行,每个银行有四个差分输出对,可配置为 LVPECL 或 LVDS 或 HCSL。
    - 输出电平:每个银行提供四个差分输出对和一个单端参考输出。
    - 时序参数:
    - 输出偏斜(最大):80ps(同输出级别时)
    - 器件间偏斜(典型):200ps
    - RMS 相位抖动(典型):34.7fs(156.25MHz 时)
    - 工作温度范围:-40°C 至 85°C
    - 封装:无铅(符合 RoHS 6 标准)的 40 引脚 6mm x 6mm VFQFN 封装

    产品特点和优势


    - 灵活的输入接口:支持多种输入电平,增强了产品的通用性和适用性。
    - 宽频率范围:适用于多种应用场景,如无线通信、网络、存储等。
    - 高可靠性:通过严格的测试保证,满足工业级标准。
    - 低功耗:通过高效的电路设计降低功耗,提高能效。

    应用案例和使用建议


    - 应用案例:该芯片广泛应用于高速通信系统中,例如数据中心、5G 通信、光纤通信等。它能够确保信号的稳定传输,减少信号延迟和抖动。
    - 使用建议:在使用过程中,注意正确连接输入和输出接口,避免过度的电流或电压导致损坏。对于复杂的系统设计,建议进行详细的仿真和测试,以确保最佳性能。

    兼容性和支持


    - 兼容性:该产品支持多种标准接口,易于与其他设备集成。对于不同应用场景,用户可以根据需要选择不同的配置。
    - 支持:制造商提供了详尽的技术文档和支持服务,包括设计指南、测试报告和常见问题解答,帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    1. 问题:如何设置时钟频率?
    - 解决办法:参照手册中的时钟选择表(Table 3A),选择合适的输入时钟源。
    2. 问题:如何控制输出使能?
    - 解决办法:使用 OESE 引脚进行控制,具体参见 OESE 功能表(Table 3B)。
    3. 问题:如何处理输出偏斜?
    - 解决办法:在设计中考虑输出匹配电路,确保所有输出端具有相同的负载条件。

    总结和推荐


    总体而言,8T39S08A 是一款性能卓越、应用广泛的高性能时钟扇出缓冲器。它具备丰富的功能和广泛的适用性,是各种高精度、高性能应用的理想选择。强烈推荐在设计需要高精度时钟信号的应用中使用此产品。

8T39S08ANLGI参数

参数
最小工作供电电压 2.375V
最大工作供电电压 3.465V
输出数量 -
电路数 1
输出信号类型 -
最大输入频率 2GHz
最大传播延迟时间 -
差分 - 输入:输出
输入信号类型 -
长*宽*高 6mm(长度)
安装方式 贴片安装
零件状态 在售
包装方式 托盘

8T39S08ANLGI厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

8T39S08ANLGI数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 时钟缓存器 RENESAS ELECTRONICS 8T39S08ANLGI 8T39S08ANLGI数据手册

8T39S08ANLGI封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
490+ $ 9.326 ¥ 78.047
库存: 490
起订量: 490 增量: 1
交货地:
最小起订量为:490
合计: ¥ 38243.03
