853S031BYILF

产品分类: 时钟缓存器
产品描述: 2.375V 3.465V 1.6GHz TQFP-32 贴片安装 7mm(长度)*1.4mm(高度)
供应商型号: 800-853S031BYILF-ND
供应商: Digi-Key
标准整包数: 1

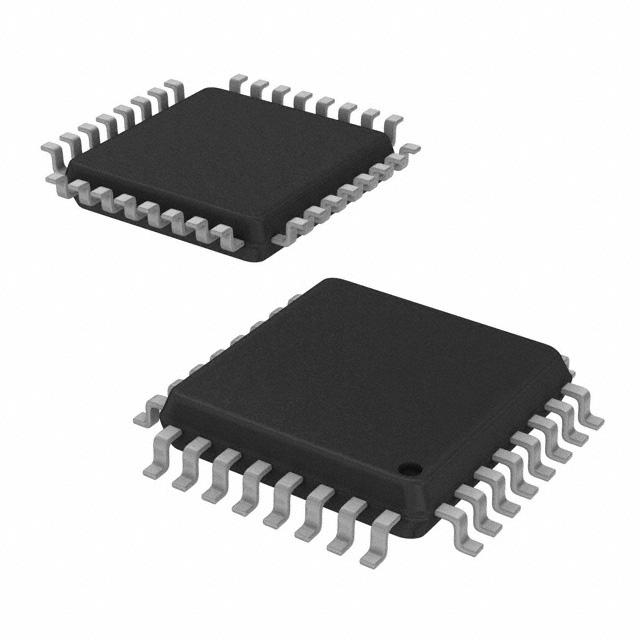

RENESAS ELECTRONICS 时钟缓存器 853S031BYILF

853S031BYILF概述

    ICS853S031I 差分到LVPECL/ECL输出缓冲器

    产品简介


    ICS853S031I是一款低延迟、高性能的一对九差分输入到2.5V/3.3V LVPECL/ECL输出缓冲器。它提供两个可选的时钟输入:CLK/nCLK和PCLK/nPCLK。CLK/nCLK输入可以接受大多数标准的差分输入电平,而PCLK/nPCLK输入则能够处理LVPECL、LVDS、CML或SSTL信号。该缓冲器内置时钟使能同步机制,可消除时钟使能异步断言/断言期间输出上的半脉冲现象。

    技术参数


    - 输出类型:九路差分2.5V/3.3V LVPECL/ECL输出
    - 输入选择:双时钟输入(CLK/nCLK和PCLK/nPCLK),支持多种输入电平
    - 频率响应:最高可达1.6GHz
    - 输出延迟:20ps(典型值)
    - 通道间延迟:90ps(典型值)
    - 传播延迟:885ps(典型值),PCLK输入
    - 工作电压范围:
    - LVPECL模式:VCC = 2.375V至3.465V,VEE = 0V
    - ECL模式:VCC = 0V,VEE = -3.465V至-2.375V
    - 工作温度范围:-40°C至85°C
    - 封装形式:32脚LQFP,7mm x 7mm x 1.4mm
    - 其他:符合RoHS标准的无铅封装

    产品特点和优势


    1. 高可靠性:保证输出和通道间延迟,适合工作站和服务器应用。
    2. 灵活性:两个时钟输入的选择提供了多种信号源的接入能力。
    3. 高频率响应:最高可达1.6GHz,满足高速通信需求。
    4. 宽工作温度范围:支持-40°C至85°C的工作温度,适用于苛刻环境。
    5. 高性能集成:单芯片集成多个差分输出,简化设计和布线。

    应用案例和使用建议


    1. 工作站和服务器:在高速数据传输系统中,用于同步和分布式时钟信号分配。
    2. 通信设备:用于光纤通信、无线基站等需要高可靠性的应用场景。
    3. 工业控制:在自动化控制系统中,确保精确的时间同步和数据传输。
    使用建议:
    - 确保电源稳定且符合规定的工作电压范围。
    - 根据不同的应用场景选择合适的时钟输入方式。
    - 适当调整阻抗匹配以提高信号质量。

    兼容性和支持


    - 兼容性:支持多种标准差分信号输入,如LVPECL、LVDS、CML、SSTL等。
    - 支持和服务:厂商提供全面的技术支持和文档资料,包括详细的应用指南和故障排除手册。

    常见问题与解决方案


    1. 问题:输出信号不稳定。
    解决方案:检查电源电压和负载情况,确认所有连接正确无误。
    2. 问题:无法切换到所需的工作模式。
    解决方案:重新配置CLKSEL引脚设置,确保信号电平符合要求。
    3. 问题:信号幅度异常。
    解决方案:检查输入信号和偏置电阻的配置,确保符合规范。

    总结和推荐


    ICS853S031I差分到LVPECL/ECL输出缓冲器以其高性能、高可靠性和广泛的应用范围,成为高速通信系统和数据传输领域的理想选择。特别是对于需要精确时钟同步和高带宽传输的应用场景,该器件具有显著的优势。因此,强烈推荐在这些领域使用此产品。

853S031BYILF参数

参数
最小工作供电电压 2.375V
最大工作供电电压 3.465V
输入信号类型 -
输出数量 -
电路数 1
最大输入频率 1.6GHz
差分 - 输入:输出
最大传播延迟时间 -
输出信号类型 -
长*宽*高 7mm(长度)*1.4mm(高度)
通用封装 TQFP-32
安装方式 贴片安装
零件状态 在售
包装方式 托盘

853S031BYILF厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

853S031BYILF数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 时钟缓存器 RENESAS ELECTRONICS 853S031BYILF 853S031BYILF数据手册

853S031BYILF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 27.9032 ¥ 233.5149
10+ $ 22.4786 ¥ 188.1174
25+ $ 21.1232 ¥ 176.775
80+ $ 19.8358 ¥ 166.0008
250+ $ 18.9233 ¥ 158.3647
500+ $ 18.4954 ¥ 154.7832
库存: 91
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 233.51
