5PB1108PGGK

产品分类: 时钟缓存器
产品描述: 瑞萨电子 时钟缓冲器, 每芯片6元件, 16引脚, TSSOP封装
供应商型号: 2637898
供应商: 海外现货
标准整包数: 2

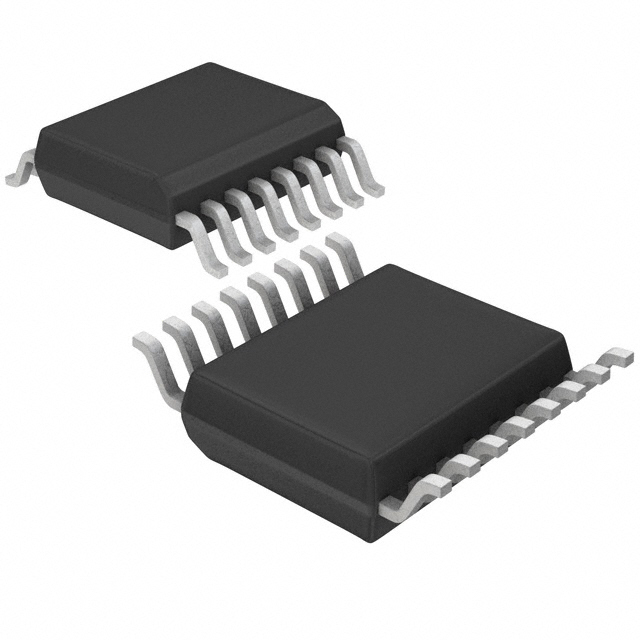

RENESAS ELECTRONICS 时钟缓存器 5PB1108PGGK

5PB1108PGGK概述

    5PB11xx 高性能LVCMOS时钟缓冲器技术手册

    1. 产品简介


    5PB11xx是一款高性能的LVCMOS时钟缓冲器系列器件。它具有极低的输出偏差(<50ps)和非常低的附加相位抖动(<50fs)。提供多种驱动能力,从1:2到1:10的扇出变化。此器件支持同步无瞬态输出使能(OE)功能,可以消除启用或禁用输出时的潜在中间不正确的输出时钟周期。工作电压范围为1.8V至3.3V,并提供AEC-Q100认证版本,适用于汽车应用。

    2. 技术参数


    - 工作电压:1.8V 至 3.3V
    - 输入时钟耐压:3.465V
    - 最大频率:200MHz
    - 绝对最大额定值:电源电压:3.8V;输出使能及所有输出:-0.4V 至 VDD + 0.5V;输入电压:-0.4V 至 3.465V;存储温度:-65°C 至 +150°C
    - 工作温度范围:工业级:-40°C 至 +85°C;扩展级:-40°C 至 +105°C;汽车级1:-40°C 至 +125°C
    - 热阻:不同封装下的热阻数据见下表
    | 封装 | 类型 | 热阻JA (°C/W) | 热阻JC (°C/W) | 热阻JB (°C/W) |

    | 8-TSSOP | 5PB1102PGG, 5PB1104PGG | 122.0 | 58.2 | 139.3 |
    | 14-TSSOP | 5PB1106PGG | 84.5 | 44.2 | 64.5 |
    | 16-TSSOP | 5PB1108PGG | 80.9 | 43.3 | 60.1 |
    | 20-TSSOP | 5PB1110PGG | 72.5 | 37.9 | 49.8 |
    | 8-DFN | 5PB1102CMG, 5PB1104CMG, 5PB1104CMT | 120.2 | 99.4 | 63.3 |
    | 16-VFQFPN | 5PB1106CMG, 5PB1108CMG | 115.6 | 83.1 | 61.8 |
    | 20-VFQFPN | 5PB1110NDG | 49.6 | 94.7 | 5.1 |

    3. 产品特点和优势


    - 非常低的引脚间偏斜:小于50ps
    - 非常低的附加抖动:小于50fs
    - 支持1.8V至3.3V的工作电压范围
    - 具备3.3V耐压输入时钟
    - 包含集成的50Ω通道终端电阻
    - 多种封装形式,最小封装尺寸可达2x2mm DFN
    - 工业级和扩展级温度范围,工业级:-40°C 至 +85°C;扩展级:-40°C 至 +105°C
    - 汽车级1(-40°C 至 +125°C)

    4. 应用案例和使用建议


    典型应用包括工业控制和汽车应用。在设计系统时,应当考虑:
    - 在高频应用中确保选择合适的负载电容以匹配输出的上升/下降时间
    - 使用散热片或散热器来提高热稳定性
    - 考虑使用更小的封装以减少空间占用

    5. 兼容性和支持


    该产品适用于广泛的工业和汽车应用。厂商提供技术支持和售后服务,可查询产品文档或联系技术支持团队以获取更多帮助。

    6. 常见问题与解决方案


    - 问题1:如何避免输出时钟在切换过程中出现错误?
    - 解决方案:使用内置的同步无瞬态输出使能(OE)功能。

    - 问题2:如何确定合适的封装类型?
    - 解决方案:根据具体的应用需求和空间限制选择合适的封装,例如工业控制板可能需要更大的封装以利于散热。

    7. 总结和推荐


    5PB11xx 是一款高性能的LVCMOS时钟缓冲器,适合于工业和汽车应用。其卓越的性能、丰富的功能以及多样的封装选择使其在市场上具有较强的竞争力。推荐用于需要高稳定性和可靠性的应用场景。

5PB1108PGGK参数

参数
最小工作供电电压 1.71V
最大工作供电电压 3.465V
差分 - 输入:输出
最大输入频率 200MHz
输入信号类型 -
输出数量 8
电路数 1
输出信号类型 -
最大传播延迟时间 2.7ns
长*宽*高 4.4mm(宽度)
通用封装 TSSOP-16
安装方式 贴片安装
零件状态 在售
包装方式 管装

5PB1108PGGK厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

5PB1108PGGK数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 时钟缓存器 RENESAS ELECTRONICS 5PB1108PGGK 5PB1108PGGK数据手册

5PB1108PGGK封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2+ ¥ 22.0986
10+ ¥ 21.6536
20+ ¥ 16.2991
50+ ¥ 15.9737
96+ ¥ 15.6537
库存: 182
起订量: 10 增量: 0
交货地:
最小起订量为:10
合计: ¥ 216.53
