851S201CKILF

产品分类: 时钟缓存器
产品描述: 3.135V 3.465V 1.7ns 250MHz QFN 贴片安装 3mm(长度)*1mm(高度)
供应商型号: FL-851S201CKILF
供应商: 海外现货
标准整包数: 1

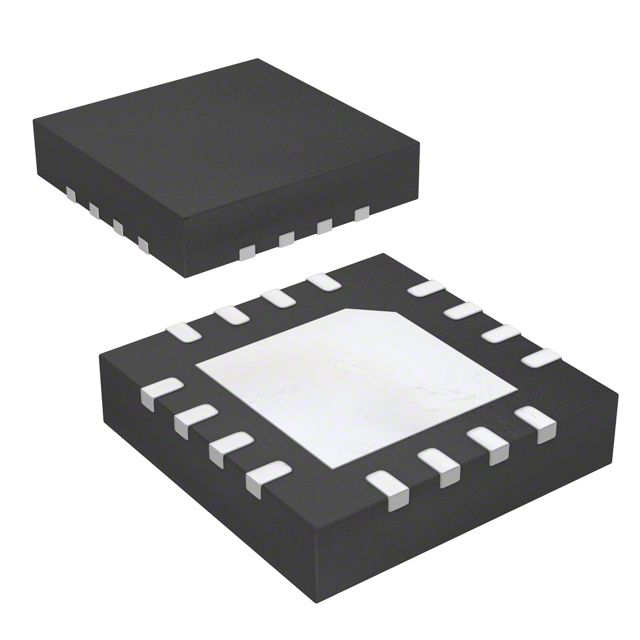

RENESAS ELECTRONICS 时钟缓存器 851S201CKILF

851S201CKILF概述


    产品简介


    ICS851S201I 高性能差分至HCSL多路复用器
    ICS851S201I是一款高性能的2输入、2输出差分至HCSL(高速电流模式逻辑)多路复用器。它能够处理最高频率为250MHz的HCSL和其他低电平差分信号输入。该器件具备低电平输入检测功能,可在指定输入上检测到低于预设值的输入电平,并通过锁定状态进行报警。这款多路复用器特别适合用于空间受限的电路板设计。

    技术参数


    - 工作频率: 最大输入频率为250MHz
    - 输出偏斜: 5ps(典型值)
    - 传播延迟: 1.4ns(典型值)
    - 相位抖动: 133.33MHz时,12kHz至20MHz带宽内的RMS相位抖动为0.151ps(典型值)
    - 电源电压: 全3.3V供电
    - 工作温度范围: -40°C 至 85°C
    - 封装: 小尺寸3mm x 3mm,16引脚VFQFPN封装
    - RoHS认证: 无铅封装

    产品特点和优势


    - 两个差分HCSL输出对
    - 两个可选差分时钟输入对
    - 输入检测电路: 检测并报警低电平输入
    - 高可靠性: 在广泛的温度范围内工作稳定
    - 紧凑型封装: 适用于空间受限的设计

    应用案例和使用建议


    - 应用于高速数据传输系统: 如PCIe系统中的时钟分配。
    - 注意事项: 确保时钟输入和参考电阻符合规定的VPP和VCMR要求。对于未使用的输入和输出,建议不要连接任何引线或保持浮空状态以避免不必要的干扰。

    兼容性和支持


    - 兼容性: 本器件可与多种时钟源兼容,只要这些时钟源能提供符合VPP和VCMR标准的差分信号。
    - 厂商支持: 制造商提供详细的参考设计文档和技术支持,帮助用户更好地理解和利用该产品。

    常见问题与解决方案


    1. 问题: 输入信号出现低电平警告(LLA)。
    - 解决方案: 检查输入信号是否满足最低幅度要求(大于325mV且小于550mV)。如果信号幅度不足,增加信号幅度或调整输入端的电阻。

    2. 问题: 输出信号不符合预期的时序要求。
    - 解决方案: 确认所有输入信号均在正确的工作范围内,并检查时钟选择控制输入(CLKSEL)是否设置正确。

    总结和推荐


    ICS851S201I 是一款高度集成、高性能的2:2差分至HCSL多路复用器。它以其出色的频率响应和低电平输入检测能力,在高速数据传输系统中表现出色。其紧凑的封装使其非常适合用于空间受限的设计场合。此外,其广泛的温度范围使得它能够在苛刻的应用环境中稳定运行。总体而言,强烈推荐该器件用于需要高可靠性和高速数据传输的系统中。

851S201CKILF参数

参数
最小工作供电电压 3.135V
最大工作供电电压 3.465V
差分 - 输入:输出
输入信号类型 -
输出信号类型 -
最大输入频率 250MHz
电路数 1
输出数量 2
最大传播延迟时间 1.7ns
长*宽*高 3mm(长度)*1mm(高度)
通用封装 QFN
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘,管装

851S201CKILF厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

851S201CKILF数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 时钟缓存器 RENESAS ELECTRONICS 851S201CKILF 851S201CKILF数据手册

851S201CKILF封装设计

查看详情并下载
Symbol
Footprint
3D Model
