8SLVP2102ANLGI/W

产品分类: 时钟缓存器
产品描述: 2.375V 3.465V 2GHz WQFN-16-EP 贴片安装,黏合安装
供应商型号: Q-8SLVP2102ANLGI/W
供应商: 期货订购
标准整包数: 2500

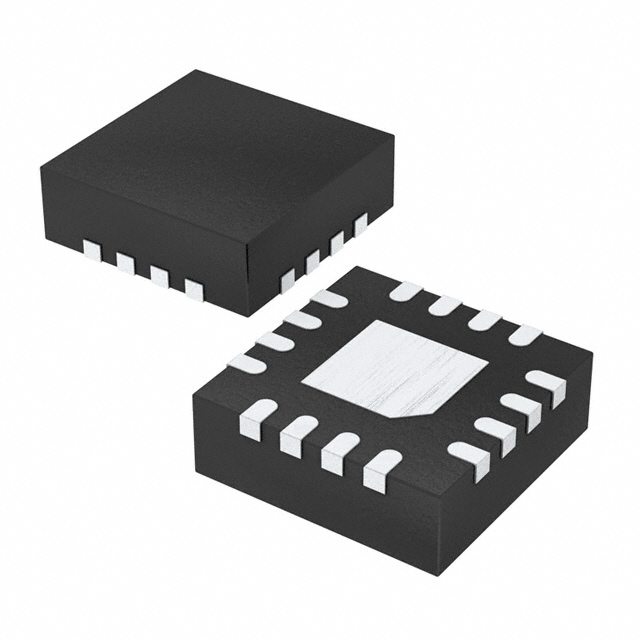

RENESAS ELECTRONICS 时钟缓存器 8SLVP2102ANLGI/W

8SLVP2102ANLGI/W概述

    8SLVP2102 高性能差分LVPECL扇出缓冲器技术手册

    1. 产品简介


    8SLVP2102是一款高性能的差分LVPECL扇出缓冲器,专为高频率、极低附加相位噪声时钟和数据信号的扇出而设计。该器件适用于3.3V或2.5V电源供电,确保输出对输出和器件间的偏移特性,使其成为要求明确性能和可重复性的时钟分配应用的理想选择。8SLVP2102具有两个低偏移、低附加抖动的LVPECL输出对和两个可选的差分时钟输入对,能够接受LVDS、LVPECL、CML等多种差分输入电平。此外,它还可以处理单端LVCMOS信号。

    2. 技术参数


    电气特性
    - 输入频率范围:2GHz(最大)
    - 输出偏移:5ps(典型值)
    - 传播延迟:225ps(最大)
    - 最大输入时钟频率:2GHz
    - 电源电压范围:3.3V ± 5% 或 2.5V ± 5%
    - 工作温度范围:-40°C 至 85°C
    - 储存温度范围:-65°C 至 150°C
    电源电流
    - 3.3V 电源时,典型工作电流:56mA
    - 2.5V 电源时,典型工作电流:50mA
    输出电压
    - 3.3V 电源下,输出峰峰值电压:0.40V 至 1.0V
    - 2.5V 电源下,输出峰峰值电压:0.35V 至 1.0V
    其他特性
    - 支持RoHS 6认证,无铅封装
    - 符合JEDEC ESD标准

    3. 产品特点和优势


    8SLVP2102的主要特点包括:
    - 双低偏移、低附加抖动的LVPECL输出对
    - 两个可选的差分时钟输入对
    - 接受多种类型的差分输入电平
    - 低功耗设计和低附加相位噪声
    这些特性使得8SLVP2102在时钟分配应用中表现出色,特别是在需要精确时序控制的应用中,如数据中心、电信设备和高性能计算系统。

    4. 应用案例和使用建议


    应用案例
    8SLVP2102广泛应用于需要高速、低噪声时钟信号的场合,例如:
    - 数据中心的服务器和存储系统
    - 通信设备中的时钟同步
    - 高速网络交换机
    使用建议
    为了充分利用8SLVP2102的性能,建议:
    - 确保输入信号满足VPP和VCMR的要求
    - 使用适当的电路设计来匹配传输线阻抗,以减少信号失真

    5. 兼容性和支持


    兼容性
    - 8SLVP2102可以与其他标准的LVPECL、LVDS、CML和LVCMOS驱动器配合使用。
    - 用户需根据具体驱动器型号咨询其供应商以获取推荐的终止电阻配置。
    厂商支持
    - Integrated Device Technology提供详尽的技术文档和支持服务,包括详细的安装指南和调试建议。

    6. 常见问题与解决方案


    问题1:如何将单端信号连接到8SLVP2102?
    - 解决方案:可以使用图1B所示的偏置电路,将单端LVCMOS信号转换为差分信号。
    问题2:如何处理未使用的输入引脚?
    - 解决方案:未使用的PCLK/nPCLK引脚可以悬空,或者接一个1kΩ的电阻接地以增加保护。

    7. 总结和推荐


    8SLVP2102是一款出色的高性能差分LVPECL扇出缓冲器,具备卓越的电气特性和可靠性,适用于各种高性能应用。其低功耗和低附加相位噪声特性使它在高速数据通信和时钟同步领域具有显著优势。综合考虑其优异的性能和可靠性,我们强烈推荐此产品用于需要极高时序精度的应用场合。

8SLVP2102ANLGI/W参数

参数
最小工作供电电压 2.375V
最大工作供电电压 3.465V
最大输入频率 2GHz
输出数量 -
最大传播延迟时间 -
输入信号类型 -
差分 - 输入:输出
电路数 2
输出信号类型 -
16-VFQFN Exposed Pad
通用封装 WQFN-16-EP
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

8SLVP2102ANLGI/W厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

8SLVP2102ANLGI/W数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 时钟缓存器 RENESAS ELECTRONICS 8SLVP2102ANLGI/W 8SLVP2102ANLGI/W数据手册

8SLVP2102ANLGI/W封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2500+ $ 3.861 ¥ 32.2394
5000+ $ 3.861 ¥ 32.2394
7500+ $ 3.861 ¥ 32.2394
库存: 10000
起订量: 2500 增量: 2500
交货地:
最小起订量为:2500
合计: ¥ 80598.5
