8SLVD1208NBGI8

产品分类: 时钟缓存器
产品描述: 2.375V 2.625V 0.38ns 2GHz QFN 贴片安装,黏合安装 5mm(长度)*800μm(高度)
供应商型号: 3869540
供应商: 海外现货
标准整包数: 1
RENESAS ELECTRONICS 时钟缓存器 8SLVD1208NBGI8

8SLVD1208NBGI8概述


    产品简介


    IDT8SLVD1208I是一款高性能差分低压差分信号(LVDS)扇出缓冲器。该器件设计用于高频、极低附加相位噪声时钟和数据信号的分配。该器件采用2.5V电源供电,适用于需要定义良好且可重复性能的时钟分布应用。IDT8SLVD1208I具有两个可选的差分输入和八个低偏移输出,集成的偏置电压参考使单端信号易于接口到设备的输入。此外,该器件经过优化,具备低功耗和低附加相位噪声的特点。

    技术参数


    - 输入:2个可选的差分输入对(PCLK, nPCLK)
    - 输出:8对低偏移、低附加抖动的LVDS输出对
    - 频率范围:最高输入时钟频率可达2GHz
    - 输出偏移:8ps(典型值)
    - 传播延迟:255ps(典型值)
    - 工作温度范围:-40°C 至 85°C
    - 电源电压:2.5V
    - 电流消耗:最大170mA

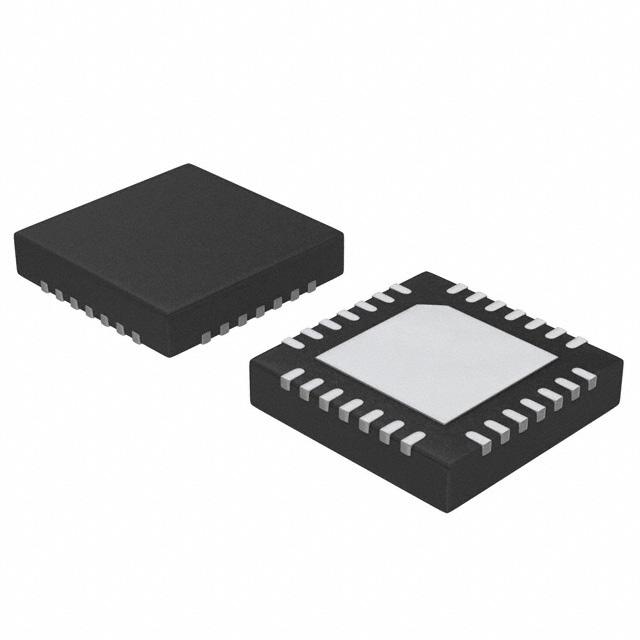

    - 封装:无铅(RoHS 6),28引脚VFQFN封装

    产品特点和优势


    IDT8SLVD1208I的主要优势在于其低偏移、低附加抖动、高频率处理能力和优化的功耗特性。这些特点使其成为高性能时钟分配系统的理想选择。具体来说:
    - 低偏移:输出偏移为8ps,保证了时钟分配的精确性和一致性。
    - 低附加抖动:在特定频率下,典型的附加相位抖动仅为65飞秒,适用于对噪声敏感的应用。
    - 宽频率范围:最高可达2GHz的输入时钟频率,适应多种高速应用需求。
    - 易用性:集成偏置电压参考简化了单端信号的接口,使得系统设计更为简便。

    应用案例和使用建议


    应用案例
    IDT8SLVD1208I广泛应用于高速通信系统、数据采集系统和高性能计算等领域。例如,在高速网络设备中,它可以用于确保数据传输的同步性和稳定性。
    使用建议
    为了充分利用IDT8SLVD1208I的功能,建议如下:
    - 电源管理:确保电源电压稳定在2.5V ± 5%,并注意散热以避免过热。
    - 输入和输出配置:根据实际应用需求选择合适的输入输出配置,并确保接地点和偏置电压参考的位置合理。
    - 信号完整性:使用适当的终端电阻以减少反射和提高信号质量,特别是在高速数据传输中。

    兼容性和支持


    IDT8SLVD1208I与多种LVDS和LVPECL信号兼容,能够接收LVDS和LVPECL等差分信号。厂商提供了详细的技术文档和支持服务,包括数据手册、应用笔记和技术支持热线,帮助用户快速解决问题和优化设计。

    常见问题与解决方案


    问题1:如何处理未使用的输入和输出引脚?
    - 解决方案:未使用的PCLK/nPCLK输入可以浮空,但建议连接一个1kΩ电阻至地以增加保护。未使用的LVDS输出可以浮空或通过100Ω电阻接地。
    问题2:如何正确配置单端信号输入?
    - 解决方案:可以通过添加合适的偏置电阻和电容来实现单端信号到差分信号的转换。具体配置可以根据实际信号幅度进行调整。

    总结和推荐


    IDT8SLVD1208I是一款高性能的LVDS扇出缓冲器,具备低偏移、低附加抖动和宽频率范围等特点,非常适合高性能时钟分配系统。结合其出色的兼容性和详细的支持文档,强烈推荐在需要高精度时钟信号的应用中使用此产品。用户可以根据自己的具体需求进行配置和优化,从而充分发挥其性能优势。

8SLVD1208NBGI8参数

参数
最小工作供电电压 2.375V
最大工作供电电压 2.625V
输入信号类型 -
输出数量 8
电路数 1
最大传播延迟时间 0.38ns
最大输入频率 2GHz
输出信号类型 -
差分 - 输入:输出
长*宽*高 5mm(长度)*800μm(高度)
通用封装 QFN
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装
