854S712AKILF

产品分类: 时钟缓存器
产品描述: 3.135V 3.465V 0.5ns 3GHz QFN 贴片安装 3mm*3mm*1mm
供应商型号: 800-3196-5-ND
供应商: Digi-Key
标准整包数: 1

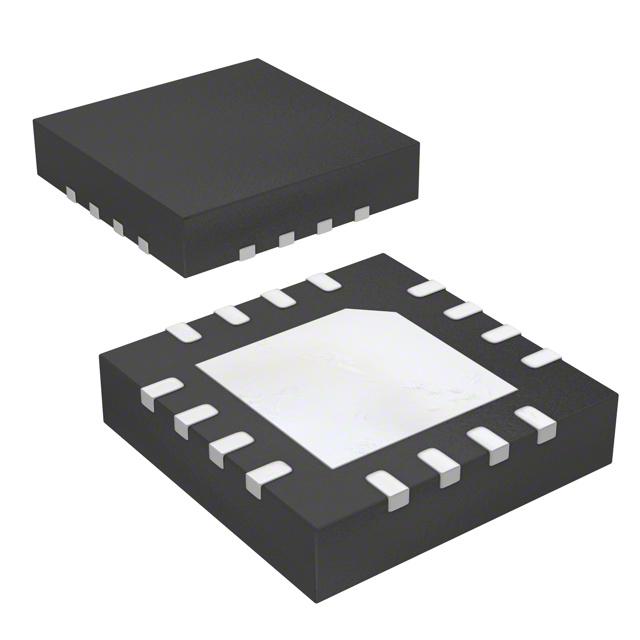

RENESAS ELECTRONICS 时钟缓存器 854S712AKILF

854S712AKILF概述


    产品简介


    《854S712数据手册》详细介绍了一款高速差分1:2数据/时钟扇出缓冲器及线路驱动器。这款电子元器件的主要功能在于通过预加重技术驱动背板和长传输线,以减少符号间干扰的影响。此设备适用于高达4.5 Gbps(NRZ)的数据速率,以及具有确定性抖动的数据应用和低附加抖动的时钟应用。其输出符合LVDS标准,而输入则兼容LVDS、LVPECL和CML等多种信号电平。产品主要用于高速通信、数据中心及其它需要高效数据传输的应用领域。

    技术参数


    - 产品型号:854S712
    - 数据速率:最高可达4.5 Gbps(NRZ)
    - 输出方式:差分LVDS输出
    - 输入方式:支持LVDS、LVPECL和CML电平
    - 预加重配置:可调节输出预加重
    - 低失真输出:最大偏移为10ps
    - 低确定性抖动:最大值为4ps
    - 控制接口:LVCMOS接口
    - 异步输出关闭:进入高阻态
    - 内部输入终止:100欧姆(差分)
    - 附加相位抖动:均方根值0.08ps(典型)

    产品特点和优势


    854S712具备多项独特优势,使其在众多应用中脱颖而出。首先,其可调预加重能力允许用户根据具体需求优化系统性能,从而减少误码率或降低功耗。其次,该器件拥有较低的偏移输出和抖动,确保信号传输的稳定性和可靠性。此外,支持多种信号标准(如LVDS、LVPECL、CML)的灵活性和LVCMOS控制接口,使其实现广泛应用成为可能。这些特点共同赋予了854S712强大的市场竞争力。

    应用案例和使用建议


    854S712主要应用于高速数据传输系统中,如背板设计、长距离传输线路及数据中心内的网络连接。例如,在一个10GbE网络交换机中,可以通过使用854S712来实现更高效的信号传输和降低噪声干扰。为了确保最佳性能,建议在布线过程中考虑信号完整性问题,合理设计端接电阻,并使用适当的电源管理策略。另外,根据手册中的指导,确保所有未使用的输入/输出引脚得到正确处理,避免不必要的干扰和错误。

    兼容性和支持


    854S712具有良好的兼容性,可以与多种信号标准和设备无缝对接。特别是其LVDS输出兼容性,使得用户能够轻松集成到现有的电路板设计中。此外,厂商提供了详细的技术支持和文档资料,帮助用户解决潜在的设计难题。IDT公司还提供了一系列配套的产品和服务,包括技术支持、培训和维护服务,确保用户能够充分发挥854S712的功能。

    常见问题与解决方案


    1. 问:如何正确设置和使用854S712的预加重功能?
    答:根据手册,可以通过PE0和PE1引脚对输出预加重进行配置。具体设置取决于所传输数据的要求,可通过调整这两个引脚的电压来达到理想的预加重效果。建议参考制造商提供的预加重设置指南进行调试。
    2. 问:在高速数据传输应用中,如何最大限度地减少信号抖动?
    答:通过合理选择终端电阻(一般为90-132欧姆),并确保所有终端匹配一致,可以显著减少信号抖动。此外,采用正确的电源管理和信号完整性设计方法也是关键因素。
    3. 问:当使用854S712进行不同温度范围内的操作时,需要注意哪些事项?
    答:手册中指出,854S712可以在工业温度范围(-40°C至85°C)内正常工作。在设计过程中,应考虑温度变化对电路稳定性的影响,适当增加散热措施,并遵循手册中的温度相关规范。

    总结和推荐


    综上所述,854S712是一款性能卓越、功能全面的高速差分数据/时钟扇出缓冲器,特别适合需要高效数据传输和低抖动的应用场景。其灵活的配置选项和出色的兼容性使其成为高速数据传输系统的理想选择。对于需要高性能信号处理的项目,我们强烈推荐使用854S712,相信它能够满足您的需求。

854S712AKILF参数

参数
最小工作供电电压 3.135V
最大工作供电电压 3.465V
输入信号类型 -
最大传播延迟时间 0.5ns
输出信号类型 -
电路数 1
差分 - 输入:输出
最大输入频率 3GHz
输出数量 2
长*宽*高 3mm*3mm*1mm
通用封装 QFN
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 管装

854S712AKILF厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

854S712AKILF数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 时钟缓存器 RENESAS ELECTRONICS 854S712AKILF 854S712AKILF数据手册

854S712AKILF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 11.772 ¥ 99.4734
10+ $ 8.8702 ¥ 74.2322
25+ $ 8.2534 ¥ 69.071
80+ $ 7.6681 ¥ 64.172
230+ $ 7.2791 ¥ 60.9166
624+ $ 7.0037 ¥ 58.6122
1248+ $ 6.8531 ¥ 57.3522
库存: 125
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 99.47
